開關電源電路的炸機狀況總會成為每個電源工程師心中難以明喻的“痛”，裏li麵mian昂ang貴gui的de元yuan器qi件jian如ru果guo出chu現xian炸zha機ji狀zhuang況kuang
，那na麼me在zai設she計ji過guo程cheng中zhong的de成cheng本ben就jiu會hui大da幅fu提ti升sheng。當dang然ran
，這zhe會hui使shi得de工gong程cheng師shi們men無wu比bi肉rou痛tong，但dan我wo們men總zong是shi在zai實shi踐jian中zhong才cai能neng摸mo索suo和he得de出chu正zheng確que且qie豐feng富fu的de經jing驗yan。本ben文wen中zhong彙hui總zong了le工gong程cheng師shi們men在zai次ci級ji穩wen壓ya反fan激ji電dian路lu中zhong的de實shi踐jian問wen題ti
，並bing且qie對dui其qi進jin行xing分fen析xi與yu整zheng理li
，希xi望wang能neng夠gou解jie決jue一yi些xie對dui我wo們men在zai電dian路lu設she計ji中zhong出chu現xian的de炸zha機ji問wen題ti。





炸機問題可以分幾種情況，以2843xilieweili
，caiyangdianzuduanjiejiuzhijieshidedianliuhuandegongnengshilingle，qicianzhaochangliyinggaishihuijinrudianyakongzhideshuchufankuihuanlujinxingwenya
，qiezhankongbishizhongkaidaozuida。 但實際情況是去掉電流環流環路後

，沒有了逐周期的電流檢測進行矯正，電壓環路的速度是相對較慢的（無法實現輸入功率跟隨輸出功率的工作）。無法對電感這麼大的慣性環節進行有效調整， 所以環路震蕩，驅動進入無序的模式（不再是定頻的）且輸入能量過剩，電感CCM模式。基於之前說的隻有電壓環工作與炸機的關係（環路必然是震蕩的）。



1.空載情況：由於輸出負載電流時分微小，電壓環的速度相對會快一些（相對於重載）
，模塊可能短時間內不炸甚至一直不炸機。



2.帶載越重
，電壓環的響應越慢，輸入能量過剩情況約嚴重! 炸機速度越快。



3.重載也不一定會燒，現在很多都有斜坡補償和高低壓補償，如果補的比較多
，IC還是可以有限流功能。





虛焊或者掉件，相當於沒有RCD了


，此時MOS的應力會加大，一般是會超出MOS規格，使MOS工作在雪崩狀態，而且是重複性的。如果是裕量不足的馬上會炸MOS
，也有可能暫時不炸，但進一步看：在滿載狀態下持續烤機，隨著溫度的身高
，MOS應力會增加，MOS個體耐受力較弱的也會炸。





把bulk電容去掉，會導致母線電壓不穩定
，但還是可以正常開機。影響主要有以下幾點：



1)從空載到滿載的過程，輸出電壓會掉電壓，主要由於在低母線電壓的時候會觸發原邊過流保護。



2)此時變壓器會飽和
，可能有噪音。



3)如果啟動電路從整流器前接，對啟動不會有影響；如果啟動從母線接
，則會使啟動時間更長。



4)此時效率會很差，母線電壓波動越大效率越差。通常提高效率會采用的一招就是增大這電容。

符合安規很困難。因為AC L/N接入保險後麵的電路，導致安全距離很難符合安規要求。這裏主要說明兩點：



1)對於做過安規的都清楚，有open/short實驗
，對於IC，任意兩個pin腳短路測試。短路後可以保護、沒輸出或者炸機，但要保證滿足以下兩點：



A.不能有起火、冒煙現象；

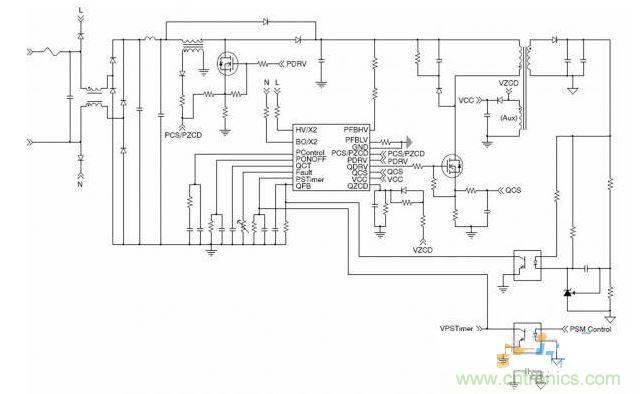

B.Hi-pot測試OK。上麵的原理圖，當將IC的HV pin和FB pin短路，HV的高壓會把連接到FB pin的光耦打壞。在這種情況下去測Hi-pot就會fail，存在安全隱患。那麼該如何解決呢？可以在光耦的3
、4pin並穩壓管，但要注意穩壓管的功率大小，選型不對仍然會把光耦打壞。



2)VCC繞組串接電阻。在安規的異常測試中，比如VCC繞組抽載
，如果沒有串電阻可能會有變壓器過熱問題，損壞變壓器的絕緣，導致Hi-pot通不過，存在安全隱患。實際中可能很多都沒加，還是建議加上，還可以承受一定壓降利於VCC電壓
，也可以當跳線用。



以yi上shang為wei開kai關guan電dian源yuan設she計ji中zhong實shi實shi在zai在zai出chu現xian的de問wen題ti和he炸zha機ji情qing況kuang，其qi中zhong包bao括kuo了le多duo種zhong成cheng因yin的de分fen析xi以yi及ji實shi踐jian證zheng明ming。希xi望wang以yi上shang的de問wen題ti彙hui總zong能neng夠gou給gei工gong程cheng師shi們men帶dai來lai一yi些xie參can考kao。降jiang低di一yi些xie在zai次ci級ji穩wen壓ya反fan激ji電dian源yuan設she計ji中zhong的de炸zha機ji狀zhuang況kuang。
