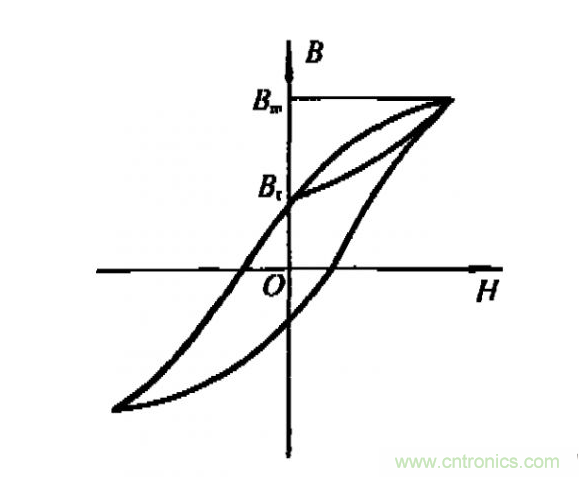

在進行計算之前，首先要明確單端正激式變壓器工作與B-H曲線的第一象限，這個知識點必須搞清楚。


通過對大量書籍的總結
，高頻變壓器的計算方法其實大致包括兩類
，一類是麵積乘積法，俗稱AP法。另一類是幾何參數法
，俗稱KG法。在《開關電源的原理與設計》這本書當中對這兩種方法均有較為細致的講解。在《變壓器與電感器設計手冊》這一書中講解了幾何參數法，並且有著細致的講解。需要注意的是，國內的磁材特性、骨架尺寸誤差以及漆包線規格與國外有偏差
，所以計算的相對誤差會偏大。

在《電子變壓器手冊》一書中，單端正激式高頻變壓器計算采用的是AP法。《精通開關電源設計》一書中針對單端正激式開關變壓器采用的是AP法
，同時劉勝利老師在該例子中采用的同樣是AP計算方法。經過實際設計，基本驗證了AP法在實際工程中的應用還是比較準確的，所以在下麵的舉例中，將同樣采用AP法計算，計算過程中公式的應用通過理解與經驗的結合而來。

計算高頻變壓器大致分為六個步驟。第一步：計算變壓器的視在功率，根據視在功率選擇磁芯材料，主要通過查找磁材規格手冊獲得磁材的特性參數。第二步：確定磁芯截麵尺寸AP，根據AP值選擇磁芯尺寸。第三步：計算原副邊匝數。第四步：根據電流密度和原副邊有效值電流求線徑。第五步：計算銅損和鐵損是否滿足要求，也就是允許損耗和溫升。第六步：xiaozhunjisuancanshu

，bimiancibaohexianxiangfasheng
，danduanzhengjishibianyaqidejisuanbuzhoudazhiweishangshubuzhou。zhelicankaoliushenglilaoshidejisuanbuzhou，zhangzhansonglaoshishujizhongjieshaodejisuanfangfa，yijidianzibianyaqishoucezhongdejisuanbuzhou。

計算變壓器的視在功率時
，根據視在功率選擇磁芯材料

，主要通過查找磁材規格手冊獲得磁材的特性參數初步采用磁芯為EE型磁性，視在功率Pt=Po*（1/η+√2）
，其中η為變壓器的傳輸效率定為90%電源的輸出電壓為±100V，輸出電流為1A則輸出功率Po=200W。計算視在功率Pt=200*（1/0.9+1.414）=274W

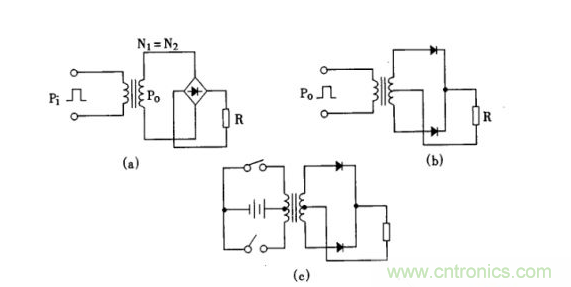

，該公式取自張占鬆老師的《開關電源的原理與設計》，如圖2所示。


得出視在功率後，接著就是查找磁芯尺寸與功率對照表，采用EE型磁芯，視在功率Pt為274W，工作頻率暫定為100KHZ。需采用磁芯型號為EE42/42/15
，其中第一個42是磁芯長度，第二個42是厚度

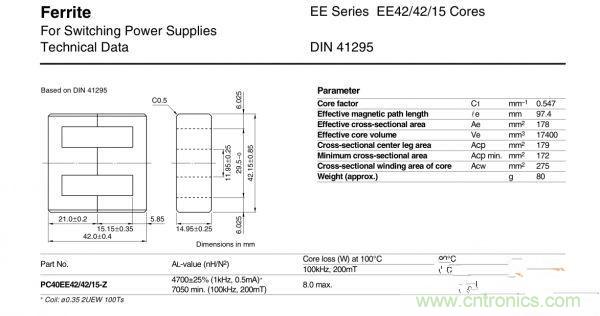

，15是中心寬度，通過查找磁芯參數手冊，以TDK的磁芯手冊為例單位為（mm^2）。

其中Ae=178mm^2Aw=275mm^2，則Ap=（Pt*10^6）/（2*η*f*Bm*δ*Km*Kc）其中Bm為磁芯工作磁感應強度，單位G為線圈導線電流密度，通常取δ=2-3（A/mm^2）η為變壓器效率。通常取0.8-0.9Km為窗口填充係數，一般取0.2-0.4Kc為磁芯填充係數。對於鐵氧體
，取Kc=1計算得Ap=0.74cm^4。
