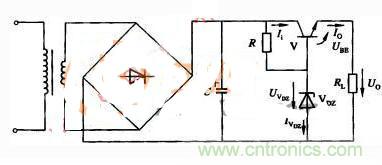

用三極管V代替圖1中的限流電阻Ｒ，就得到圖1所示的串聯型三極管穩壓電路。

在基極電路中，VDZ與Ｒ組成參數穩壓器。

工作原理

①圖1連接電路，檢查無誤後
，接通電路。

②保持輸入電壓Ui不變，改變RL
，觀察U0。

③保持負載RL不變，改變UL，觀察U0。

結論：輸出電壓U0基本保持不變。

該電路穩壓過程如下：

（1）當輸入電壓不變，而負載電壓變化時
，其穩壓過程如下：

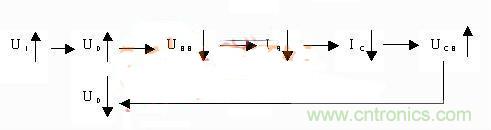

（2）當負載不變，輸入電壓U增加時，其穩壓過程如下：

（3）當UI增加時
，輸出電壓U0有升高趨勢，由於三極管Ｔ基極電位被穩壓管DZ固定，故U0的增加將使三極管發射結上正向偏置電壓降低
，基極電流減小，從而使三極管的集射極間的電阻增大，UCE增加
，於是
，抵消了U0的增加，使U0基本保持不變。

需要注意的是，雖然對於輸出電壓來說電路具有一定的穩壓作用
，但此電路控製靈敏度不高
，穩壓性能不理想。

本ben篇pian文wen章zhang對dui穩wen壓ya三san極ji管guan串chuan聯lian電dian路lu進jin行xing了le較jiao為wei全quan麵mian的de講jiang解jie，將jiang這zhe種zhong電dian路lu的de特te點dian非fei常chang詳xiang細xi的de展zhan現xian在zai讀du者zhe麵mian前qian，非fei常chang適shi合he初chu學xue者zhe作zuo為wei知zhi識shi儲chu備bei來lai進jin行xing閱yue讀du。
