1.1一、正負輸出接成單路輸出

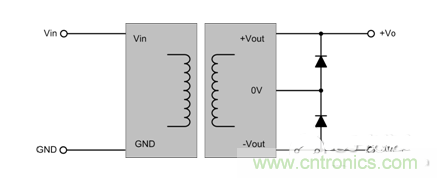

如一個5V轉±12V的電源，若臨時需要5V轉24V，可把負當地
，正輸出當24V電源，輸出24VDC。應用時，在輸出各方向並聯一個二極管續流，防止兩路啟動時間不同，由一路通過負載給另一路的內部電路充電。

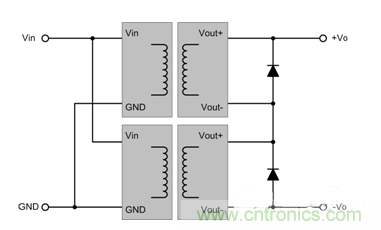

1.2二、兩個電源的輸出串聯增大輸出電壓

如手上有兩個5V轉24V的電源，若臨時需要48V輸出，可輸入並聯
，輸出串聯
，每個電源的輸出端，同樣並聯反向二極管，以防啟動快的電源通過負載給另一個電源輸出電路充電。

輸出串聯在要求輸出不常用的電壓時比較方便。如：需要輸出一個17V的電源，找一個5V和一個12V輸出的串聯即可。

1.3三、輸出並聯
，增大輸出電流或冗餘應用

注意：電源的並聯有專門的技術解決方案


，除非有特別的說明支持輸出並聯，一般而言，電源的輸出不能直接並聯。

上shang圖tu所suo示shi的de應ying用yong，隻zhi能neng在zai兩liang個ge規gui格ge參can數shu相xiang同tong，且qie輸shu出chu電dian壓ya精jing度du比bi較jiao高gao的de兩liang個ge電dian源yuan中zhong應ying用yong，作zuo為wei簡jian單dan的de增zeng加jia輸shu出chu功gong率lv，或huo做zuo建jian議yi冗rong餘yu設she計ji使shi用yong。
[page]
1.4四、防輸入反接 dianyuanyibanbujubeifangfanjiegongneng，shurufanjieshirongyisunhuai。zuijiandandefangfanjiejiushixiatusuoshi

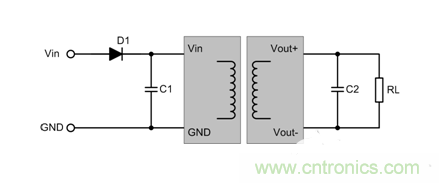

，shuruchuanlianyigeerjiguan。dianliubijiaodashi，kejiangerjiguanhuanchengneizudideP溝MOS管降低損耗。

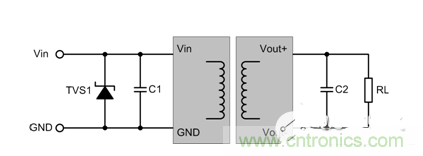

還有一種常見的防反接方案是用TVS，輸入反接時，輸入的電源通過TVS短路，能量不輸入到後級電源裏。

這個電路的優點是TVS能吸收浪湧能量，同時具備一定的防浪湧能力。缺點是要求前級電源有短路保護功能，不然反接後TVS容易過流進一步過熱燒壞。

1.5五
、防輸出短路或過流

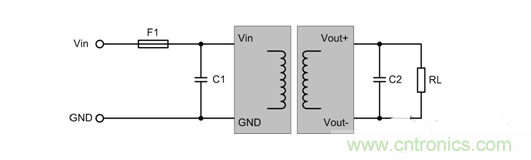

最簡單的做法是在輸入端或輸出端串聯一個自恢複保險絲
，但自恢複保險絲的精度不高
，過流保護的效果可能不如意。

另一種比較精確的方式是用檢測輸入/輸出電流的方式
，如下圖。

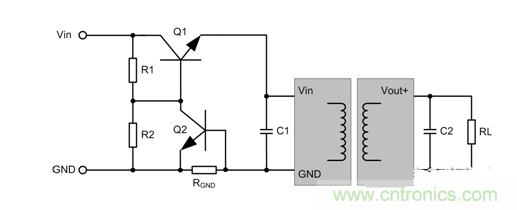

通過檢測RGND的電流，增大Q2的導通電壓後，把Q1關斷

，停止供電，達到過流或短路保護的目的。

1.6五、輸入過壓/欠壓保護

對(dui)於(yu)輸(shu)入(ru)端(duan)帶(dai)開(kai)關(guan)機(ji)控(kong)製(zhi)的(de)電(dian)源(yuan)來(lai)說(shuo)
，關(guan)掉(diao)電(dian)源(yuan)可(ke)以(yi)承(cheng)受(shou)更(geng)高(gao)的(de)輸(shu)入(ru)過(guo)電(dian)壓(ya)

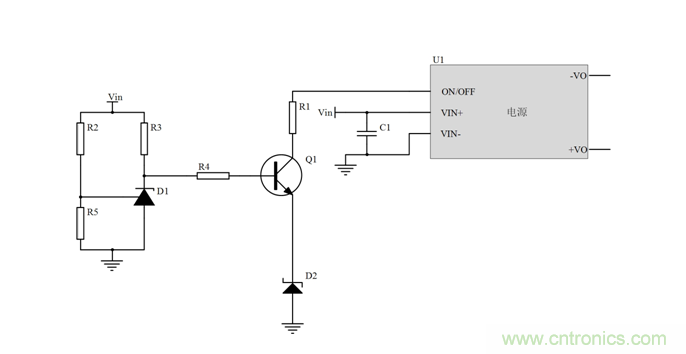

，輸(shu)入(ru)欠(qian)壓(ya)時(shi)，也(ye)能(neng)保(bao)護(hu)不(bu)會(hui)因(yin)過(guo)流(liu)損(sun)壞(huai)。如(ru)下(xia)圖(tu)，通(tong)過(guo)簡(jian)單(dan)的(de)431基準檢測電路
，可精確設置過壓或欠壓保護值，保護電源在輸入電壓異常情況下不損壞。
