本文設計的是一種具有超寬輸入電壓範圍（19至265VAC和19至375VDC）的小功率（在500mW的範圍內）反激式轉換器。該小功率反激式參考設計需要具備兩路輸出。一個輸出軌提供微控製器與模擬電路（電流為15mA時電壓為5.0V）；另一個輸出軌則在電流為40mA時提供12.0V的電壓以控製繼電器。因為輸入和兩路輸出需要2.5kV的隔離電壓，所以筆者首先想到了結構簡單、廣為人知的反激式轉換器。

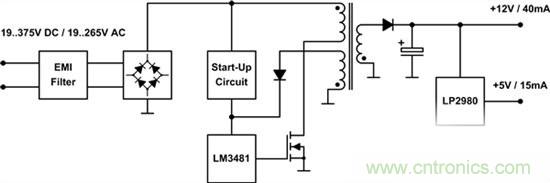

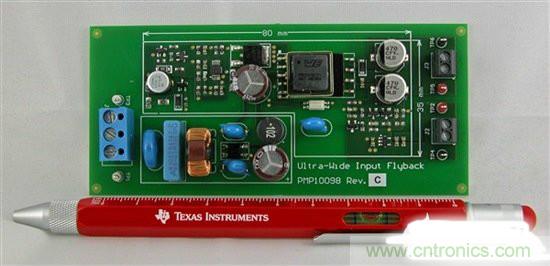

圖1展示了這種轉換器——包括輸入濾波器、整流器、啟動電路以及次級側上的控製器線性穩壓器。


寬kuan輸shu入ru電dian壓ya範fan圍wei不bu僅jin對dui控kong製zhi器qi來lai說shuo是shi個ge挑tiao戰zhan，對dui該gai變bian壓ya器qi的de設she計ji而er言yan也ye是shi一yi大da難nan題ti。對dui於yu小xiao功gong率lv應ying用yong，反fan激ji式shi轉zhuan換huan器qi經jing過guo設she計ji要yao能neng在zai非fei連lian續xu導dao通tong模mo式shi（DCCM）下工作，以便實現小的解決方案尺寸，因為耦合電感器的電感也比較小。這種運行模式下的峰值電流比連續導通模式（CCM）下的峰值電流大——但它們仍然相對較小，原因是功率很小。對於較大功率的應用，反激式轉換器則通常在CCM模式下工作。乍一看DCCM似乎是適合該反激式設計的模式
，輸出功率大約為500mW。

為避免在輸入電壓的上限範圍內出現大的開關損耗
，開關頻率應相對較低。在該設計中，它被設置為130kHz
，以便讓基波低於電磁幹擾（EMI）測量的下限150kHz。如果假定該轉換器隻在DCCM模式下工作，那麼占空比在這樣一個範圍內：從70％直到4％（匝數比為3.58：1，750μH的初級電感）。為了減少組件應力，您應該通過讓匝數比保持不變並將初級電感變為4mH來增加最小占空比。現在，對於低輸入電壓，該轉換器在CCM模式下運行；對於高輸入電壓，該轉換器則在DCCM模式下運行。
