安規之電氣間距和爬電距離
發布時間：2017-05-12 責任編輯：susan
【導讀】本文從安規距離基本定義入手，解析了IEC60950、GB4943-2011標biao準zhun中zhong的de爬pa電dian距ju離li和he電dian氣qi間jian隙xi的de查zha詢xun方fang法fa並bing描miao述shu了le工gong作zuo電dian壓ya測ce試shi規gui範fan，最zui後hou針zhen對dui實shi測ce電dian壓ya波bo形xing圖tu進jin行xing了le分fen析xi與yu計ji算suan。從cong理li論lun解jie析xi到dao實shi例li分fen析xi，一yi步bu到dao位wei讓rang你ni輕qing鬆song了le解jie開關電源的安規間距。
基本概念
在IEC60950、GB4943-2011biaozhunzhong，guidinglebutongdianyadengjixuyaodezuixiaoanquanjuli，eranquanjuliyoubaokuodianqijianjuhepadianjuliliangzhong。duiyukaiguandianyuanzhuyaoxuyaobaozhengzuixiaoanquanjulidedifangyouyixialianggefangmian：
1、一次側電路對外殼（保護地）的安全距離；
2、一次側電路對二次側電路之間的安全距離。
電氣間隙
電氣間隙是兩個導電體之間在空氣中的最短距離，而最小電氣絕緣間隙主要由表格2J、2K和2L來確定。具體查表方法如下：
1、根據交流電網電壓有效值和過電壓類別確認交流電網電源瞬態電壓（由附錄Z和表2J確定）；

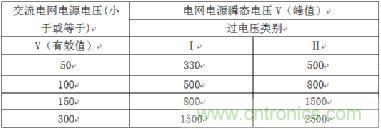

表2J 交流電網電源瞬態電壓
2、首先確定汙染等級，再根據實測兩點峰值工作電壓B和上述確認的交流電網電源瞬態電壓值可確定最小電氣間隙為C1（由表2K確定）；

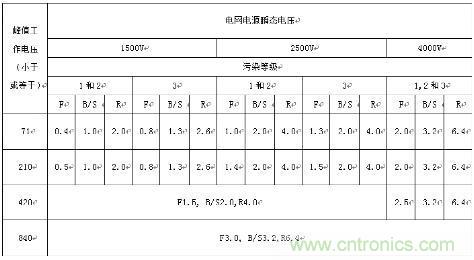

表2K 一次電路絕緣以及一次電路與二次電路之間絕緣最小電氣間隙（海拔2000m以下）
單位為mm
3、確定汙染等級後，再根據實測兩點峰值工作電壓B和電網電源瞬態電壓確認附加電氣間隙C2（由表2L確定）；

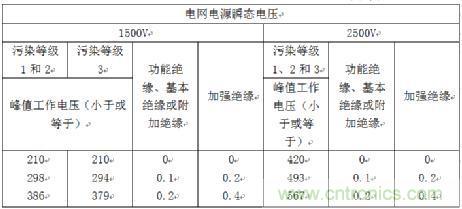

表2L 一次電路的附加電氣間隙（適用於海拔2000m以下）
單位為mm
4、如果B大於交流電網峰值則最小電氣間隙為C1+C2，如果B小於或等於交流電網峰值則最小電氣間隙就等於C1。
爬電距離
爬電距離是兩個導電體沿絕緣材料表麵的最短距離，而最小爬電距離隻由表格2N來確定；具體查表方法如下：
1、確定汙染等級；
2、再根據實測工作電壓有效值和絕緣材料的材料組別確定最小爬電距離（由表2N確定）。

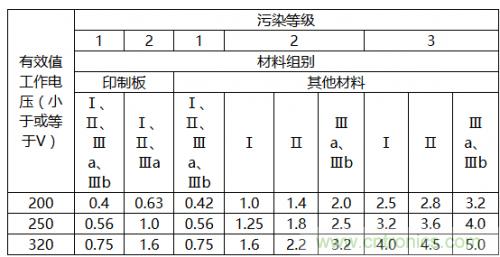

表2N 最小爬電距離
單位為mm
一次電路和二次電路之間的電壓測試方法

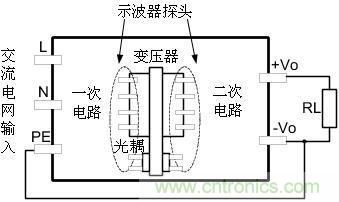

假如開關電源輸入有L、N和PE則測試圖如下圖1所示：
圖1

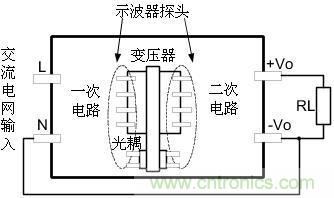

假如開關電源輸入隻有L、N則測試圖如下圖2所示：
圖2
實例分析

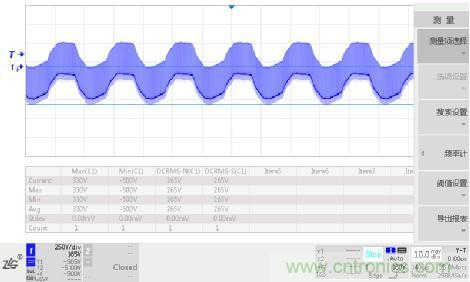

實測100~240VAC輸入開關電源初次級最大電壓波形如下圖3所示，工作電壓峰值為500V，工作電壓有效值為265V，根據表2J可知交流電網電源瞬態電壓為2500V。
圖3
電氣間隙計算：按照汙染等級2的基本絕緣要求可知
即最小電氣間隙的基本絕緣為C1+C2=2.34mm(由於峰值電壓500V大於輸入電壓峰值)，加強絕緣為4.68mm；
爬電距離計算：按照汙染等級2、材料類別Ⅲ可知265V有效值電壓在表2N的250V和320V之間，而250V時基本絕緣為2.5mm，320V的基本絕緣為3.2mm，即265V電壓基本絕緣為
即加強絕緣為5.3mm
海拔對安全距離影響
以上查詢的安全間距隻適用於海拔2000m以下，而對於海拔2000以上的情況，安全距離需要乘以一定係數。標準GB/T 16935.1的表A2給出了海拔與係數的對應關係，比如海拔5000mm時，最小安全間距需要乘以1.48倍。
