關於電源的隔離與非隔離，業內比較通用的看法是：



1、隔離電源：電源的輸入回路和輸出回路之間沒有直接的電氣連接，輸入和輸出之間是絕緣的高阻態，沒有電流回路。



2、非隔離電源：輸入和輸出之間有直接的電流回路，例如，輸入和輸出之間是共地的。

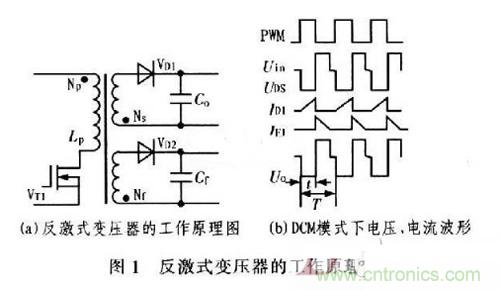

隔離電源示意圖如圖所示。







由上述概念可知

，對於常用的電源拓撲而言
，非隔離電源主要有：Buck
、Boost、Buck-Boost等;而隔離電源主要有各種帶隔離變壓器的反激、正激、半橋、LLC等拓撲。



結合常用的隔離與非隔離電源

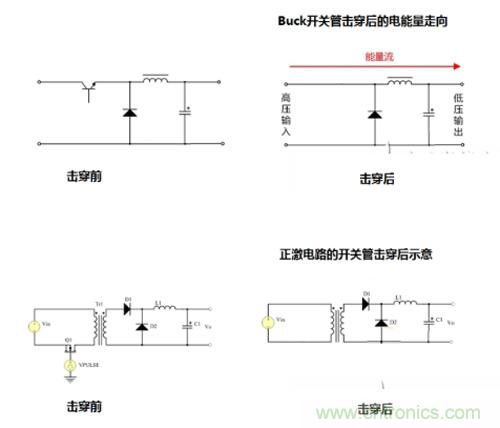

，我們從直觀上就可得出它們的一些優缺點，兩者的優缺點幾乎是相反的。



使用隔離或非隔離的電源，需了解實際項目對電源的需求是怎樣的，但在此之前，可了解下隔離和非隔離電源的主要差別：



1、隔離模塊的可靠性高，但成本高，效率差點。



2


、非隔離模塊的結構很簡單
，成本低，效率高，安全性能差。



因此
，在如下幾個場合，建議用隔離電源：



1、涉及可能觸電的場合，如從電網取電，轉成低壓直流的場合，需用隔離的AC-DC電源;



2、串行通信總線通過RS-232

、RS-485和控製器局域網（CAN）dengwuliwangluochuansongshuju，zhexiexianghulianjiedexitongmeigedoupeibeiyouzijidedianyuan
，erqiegexitongzhijianwangwangjiangejiaoyuan
，yinci
，womentongchangxuyaogelidianyuanjinxingdianqigelilaiquebaoxitongdewulianquan，qietongguogeliqieduanjiedihuilu，laibaohuxitongmianshoushuntaigaodianyachongji，tongshijianshaoxinhaoshizhen;



3、對外的I/O端口，為保證係統的可靠運行，也建議對I/O端口做電源隔離。







通過了解隔離與非隔離電源的優缺點可知
，它們各有優勢，對於一些常用的嵌入式供電選擇
，我們已可做成準確的判斷：



1、係統前級的電源，為提高抗幹擾性能，保證可靠性，一般用隔離電源。



2、電路板內的IC或部分電路供電

，從性價比和體積出發，優先選用非隔離的方案。



3、對安全有要求的場合
，如需接市電的AC-DC，或醫療用的電源
，為保證人身的安全
，必須用隔離電源，有些場合還必須用加強隔離的電源。



4
、對於遠程工業通信的供電，為有效降低地電勢差和導線耦合幹擾的影響，一般用隔離電源為每個通信節點單獨供電。



5、對於采用電池供電，對續航力要求嚴苛的場合
，采用非隔離供電。
