家庭配電箱中開關的配置方法

發布時間：2019-05-17 責任編輯：xueqi

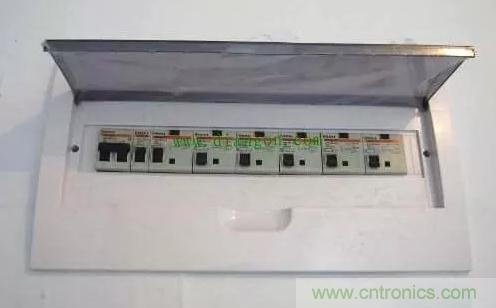

【導讀】家庭配電箱中的開關如何來進行配置呢？首先要確定家庭配電箱的數量，另外，還要確定功能，電流，極數。

確定數量

家庭配電箱的數量應該是1（主開關）+2（1~2個照明回路）+a（房間回路）+b（大功率回路）。

照明回路數量，由房間麵積大小決定。麵積越大，燈具數量就越多，相應的回路數量也就應該增加——建築麵積超過140㎡，使用兩個照明回路，否則就用一個。

a房間插座回路數量，由房間數量決定，理論值是每個房間一個回路。但是特別小的房間可以不算，比如陽台、小餐廳等——廚房、衛生間無論多小，都必須算做一個房間。

b大功率插座回路數量，由大功率電器數量決定。每一個空調櫃機、電熱水器或其它額定功率超過2500W的電器，獨立使用一個回路。每兩個空調掛機，共同使用一個回路。

確定功能

家庭中使用的斷路器，隻有三種功能：1.普通斷路器（過載保護、短路保護）；2.漏電斷路器（過載保護、短路保護、漏電保護）；3.過欠壓脫扣器（過載保護、短路保護、過欠壓保護）。

主開關建議使用過欠壓脫扣器（可以不加）；照明回路使用普通斷路器；插座回路，無論是普通房間插座，還是大功率插座，一律使用漏電斷路器。

確定電流

主開關電流為32A~63A，且主開關必須大於任意一個支路斷路器的電流——常見32A和40A。

照明回路的電流應為16A~20A——常見16A。

普通房間插座回路斷路器電流為16A~20A——常見20A。

大功率插座回路斷路器電流為20A~32A——常見25A。

確定極數

根據電流，我們可以進一步知道斷路器的極數：斷路器的額定電流大於25A時，選擇2P斷路器；否則就選擇1P斷路器或1P+N斷路器。

照明回路比較特殊，1P空開（無任何附件）上是無法接零線的。所以如果照明回路使用1P，需要配合零排使用——或者直接使用1P+N空開。
