一些可調並聯參考（如LM4041）使V_FB通過R₁；還有一些並聯參考會使V_FB通過R₂，如TLV431。而我主要研究LM4041，但在方程中
，通過轉換R₁和R₂，此概念同樣適用於其他可調並聯參考。在本篇博文上
，我將介紹一種用數字信號改變電阻分壓器和參考電壓的方法。

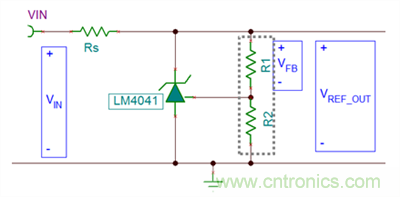

圖1：典型的V_REF反饋分頻器



該方法中使用一個數字電位計替代兩個固定電阻。圖2概念性地展示了這一點
，其中反饋引腳與電位計的弧刷相連接，高端連接V_REF
，低端連接GND。

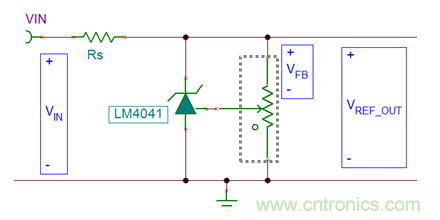

圖2：電位計中央分接頭（弧刷）連接反饋引腳



圖3展示的是重繪電路，用TPL0102shuzidianweijichongdangdianyafenpinqi。tongguolianjiechuanguoneibudianzugaodiyinjiaodedianya，lianjieshuchuyuhushuayinjiao，keyianzhuangyigeshuzidianweijizuoweidianyafenpinqi。hushuadeweizhihuiyingxianghushuayugaodiyinjiaojiandedianzubilv，ciwaitongguoxiangshebeifasongdaima
，keyiyongshuzifangshiduigaiweizhijinxingkongzhi。TPL0102使用I²C接口

，其他電位計使用串行外設接口或平行接口。

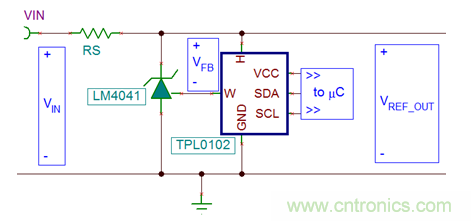

圖3：TPL0102數字電位計作為反饋分頻器時的V_REF



因為電阻比率設定輸出電壓，所以分頻器電阻的絕對值不是至關重要的。這樣一來
，便可以輕鬆用數字電位計來替代電阻分頻器。方程1中展示了調節輸出
、V_{REF_OUT}和電阻比率之間的關係：





在該應用中，這一點非常重要，因為數字電位計的絕對電阻值變化很大
，而電阻比率卻是非常準確。例如
，為產生3.3伏的參考電壓，要求R₂對R₁的電阻比率為1.66。



電位計數據表中提供了用於計算特定代碼電壓分頻器輸出的公式
，如方程2和方程3所示。其中，V_HW表示從高引腳(H)到弧刷的電壓

，而V_WL表示從弧刷(W)到低引腳(L)的電壓：





我在介紹中提到V_FB通過R₁，所以我們繼續使用方程2，計算高引腳與弧刷引腳之間的電壓。弧刷連接至設備的反饋引腳

，V_FB被迫為V_{REF_INT}。方程4展示了用於求出V_{REF_OUT}所要求數字代碼的公式：





繼續討論方程5中的例子

，其中NTAPS為256，V_{REF_INT}為1.24伏
，V­_{REF_OUT}為3.3伏
，你需要寫出十進製碼160，得出R₁和R­₂電阻值分別為37.50kW和62.50kW。更重要的是，用方程1計算得出這兩個電阻的比率同樣是1.66。





如果你需要改變參考電壓
，你隻需寫出I²C事務
，相應地移動弧刷位置即可。因此，反饋引腳的電壓會改變並調節V_{REF_OUT}。你也可以使用電位計以數字方式調整參考電壓
，電位計上的分接頭越多，電阻率的分辨率越高，輸出參考電壓的分辨率也就越高。



該應用中使用數字電位計的一大缺陷在於數字電位計集成電路的電壓極限一般不能超過5.5伏。可以確定的是，電阻率不會出現V_{REF_OUT}大於5.5伏的情況。對於一個有256個分接頭的數字電位計和內部參考電壓為1.24伏的並聯參考來說
，十進製碼不能超過200。圖4展示了輸入碼對有256個分接頭的電位計和1.24伏參考設備的參考電壓的影響。

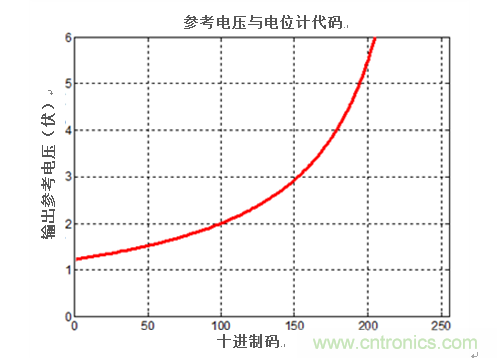

圖4：參考電壓與數字電位計代碼



為並聯參考通電之前安裝使用電位器可以保證將電阻分壓器放在正確位置。如果不可行，則可以在未使VFB降低的電阻上並聯加裝一個大電阻器。這樣一來，LM4041從反饋引腳（通過R₂）到地麵的功率將為1MW

，或者TLV431從反饋引腳（通過R₁）到輸出口的功率將為1MW。



為避免再產生一個並聯電阻，可以在設備上安裝固定R₁和R₂電阻器

，並將數字電位計與其中一個電阻串聯連接。然後需安裝電位計作為變阻器，如圖5所(suo)示(shi)。這(zhe)種(zhong)安(an)裝(zhuang)方(fang)法(fa)取(qu)決(jue)於(yu)數(shu)字(zi)電(dian)位(wei)計(ji)的(de)絕(jue)對(dui)電(dian)阻(zu)值(zhi)，它(ta)不(bu)像(xiang)作(zuo)為(wei)比(bi)率(lv)計(ji)分(fen)壓(ya)器(qi)時(shi)那(na)樣(yang)精(jing)確(que)，需(xu)向(xiang)微(wei)控(kong)製(zhi)器(qi)提(ti)供(gong)反(fan)饋(kui)從(cong)而(er)最(zui)終(zhong)做(zuo)出(chu)數(shu)字(zi)編(bian)碼(ma)的(de)選(xuan)擇(ze)。

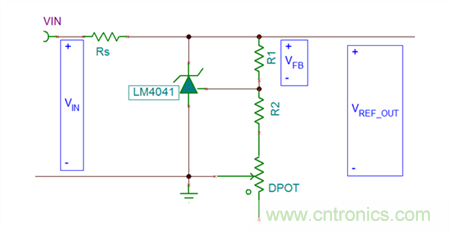

圖5：以數字電位計為變阻器的固定電阻器



jirannilejieleyongketiaocankaodianyashezhishuchudianyadefangfa，nijiuzhidaoruheliyongqisuishigaibianshuchudianya。ruguonizaiyingyongzhongyijingshiyongleweikongzhiqi
，namedapeishiyongshuzidianweijikeyigeiyigekansijiandandelingbujiantianjiayixiegongneng。
