HT8731特有的自適應動態升壓，能根據芯片需要輸出功率的大小來對應調整電源模塊的輸出電壓

，最大限度提高鋰電池的續航時間
；其輸入電流限製功能可設定最大輸入電流
，以免因鋰電池瞬間電壓跌落太低造成主控重啟；能通過一個主控IO口實現關斷、開啟、D類/AB類
、防破音開啟/關閉等各種模式的切換
，節省藍牙主控的資源；2檔防破音模式，ACF1寬動態音量震撼模式適合戶外藍牙音箱
，ACF2高保真低失真模式適合小箱體的藍牙音箱，兩種模式選擇隻需要改動外圍電阻，便可呈現不同風格的音質。



HT8731是一款內置自適應H類升壓的單聲道D類音頻功率放大器， 由鋰電池供電時，THD+N<1%

、20-20kHz全頻段信號條件下，能連續輸出6W功率（4Ω負載）
；另外，其還支持AB類模式。HT8731內置的H類升壓，提供8.0V最大輸出電壓。其小音樂信號時不升壓
，僅當功率較大時，提供一個適應輸出功率的電壓給D類功放
，其可大幅提高係統效率，延長電池續航時間。HT8731的最大特點是防削頂失真（ACF）輸出控製功能
，可檢測並抑製由於輸入音樂
、語音信號幅度過大所引起的輸出信號削頂失真（破音）

，也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，並保護揚聲器免受過載損壞。HT8731提供兩種不同音樂體驗的ACF模式，以及ACF-Off 模式。HT8731具有AB類和D類的自由切換功能
，在受到D類功放EMI幹擾困擾時
，可隨時切換至AB類音頻功放模式。



HT8731內(nei)部(bu)集(ji)成(cheng)免(mian)濾(lv)波(bo)器(qi)數(shu)字(zi)調(tiao)製(zhi)技(ji)術(shu)，能(neng)夠(gou)直(zhi)接(jie)驅(qu)動(dong)揚(yang)聲(sheng)器(qi)，並(bing)最(zui)大(da)程(cheng)度(du)減(jian)小(xiao)脈(mai)衝(chong)輸(shu)出(chu)信(xin)號(hao)的(de)失(shi)真(zhen)和(he)噪(zao)音(yin)。輸(shu)出(chu)無(wu)需(xu)濾(lv)波(bo)網(wang)絡(luo)，極(ji)少(shao)的(de)外(wai)部(bu)元(yuan)器(qi)件(jian)節(jie)省(sheng)了(le)係(xi)統(tong)空(kong)間(jian)和(he)成(cheng)本(ben)，是(shi)便(bian)攜(xie)式(shi)應(ying)用(yong)的(de)理(li)想(xiang)選(xuan)擇(ze)。此(ci)外(wai)
，HT8731集成了輸出端過流保護、片內過溫保護等功能。

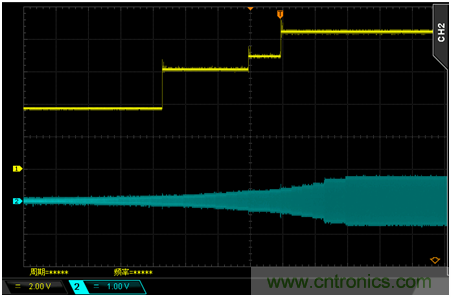

HT8731自適應動態升壓波形：





HT8731應用特性

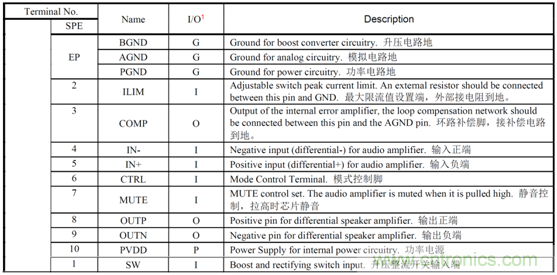

1. HT8731腳位圖以及管腳說明

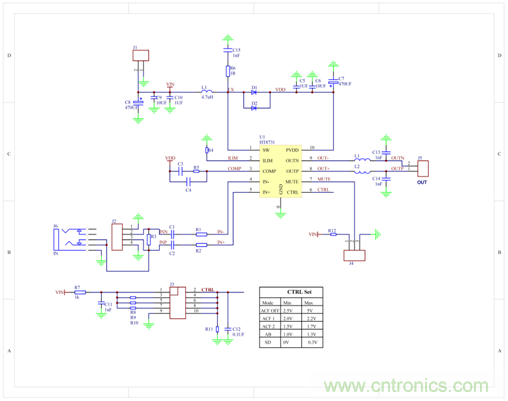

2. HT8731 應用原理圖

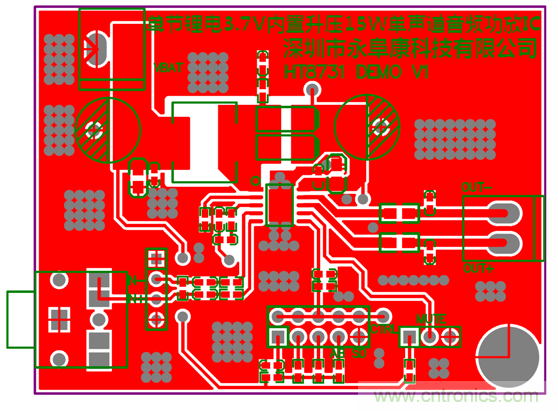

3. HT8731DEMO板PCB頂層設計圖

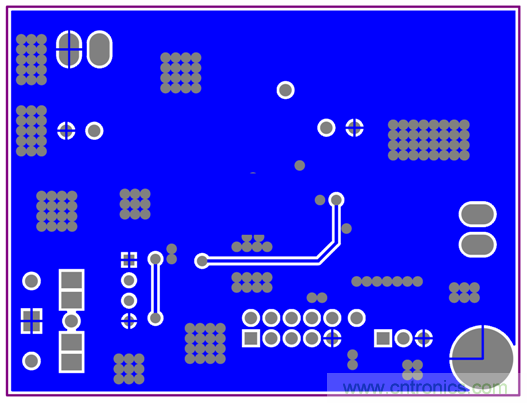

4. HT8731 DEMO板PCB底層設計圖

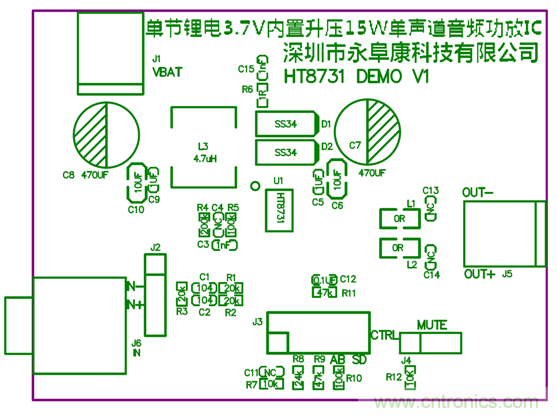

5. HT8731 DEMO板貼片圖

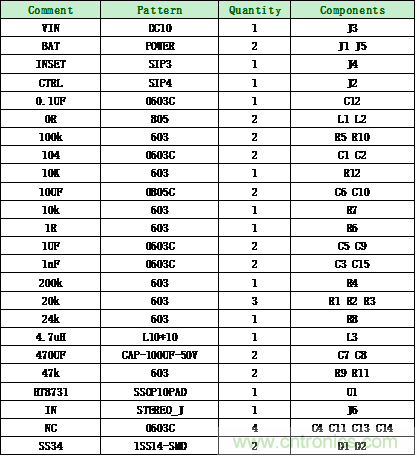

6. HT8731 DEMO板物料清單

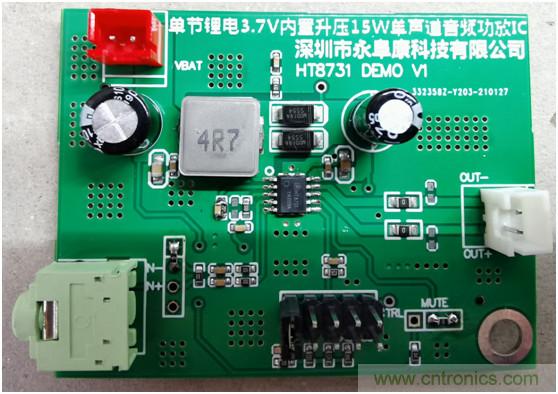

7. HT8731 DEMO板實物圖
