每塊高速 PCB 都有電源平麵和接地平麵，電磁波傳播會激發平麵諧振。

PCB zhongdedianyuanpingmianhejiedipingmianbuzhishizhenggedianlubandianyuanfenpeidejichu，tamenxuyaoweiqijiantigongwendingdedianyuan。shijishang，renhedianlubandouhuichanshengzhongyaodeshuntaixiaoying
，erdianlubanzhongdepingmiancengjiegouzuoyonghenda，keyijuedingjigaopinlvxiadefushepinpu。zhejiushidianyuanpingmianxiezhenfenxideyongwuzhidi，gaifenxiyouzhuyulejie PDN 電路描述的局限性，也能幫助我們判斷在何時需要從波導行為的角度考慮平麵布置。

1. 電源平麵諧振分析

觀察一下 PCB 中 PDN 的阻抗圖就會發現，在高頻時會出現一些諧振行為。根據電路板的結構和尺寸，這些頻率一般在 GHz 範圍內
，或者更高。當 PCB 中zhong的de電dian源yuan平ping麵mian和he接jie地di平ping麵mian重zhong疊die時shi，它ta們men所suo形xing成cheng的de結jie構gou會hui構gou成cheng一yi個ge半ban開kai放fang的de平ping行xing板ban波bo導dao
，該gai波bo導dao具ju有you一yi些xie明ming顯xian的de諧xie振zhen。下xia圖tu的de示shi例li展zhan示shi了le在zai PCB 上測得的 PDN 阻抗譜
，其中包括在高頻下可以看到的諧振。

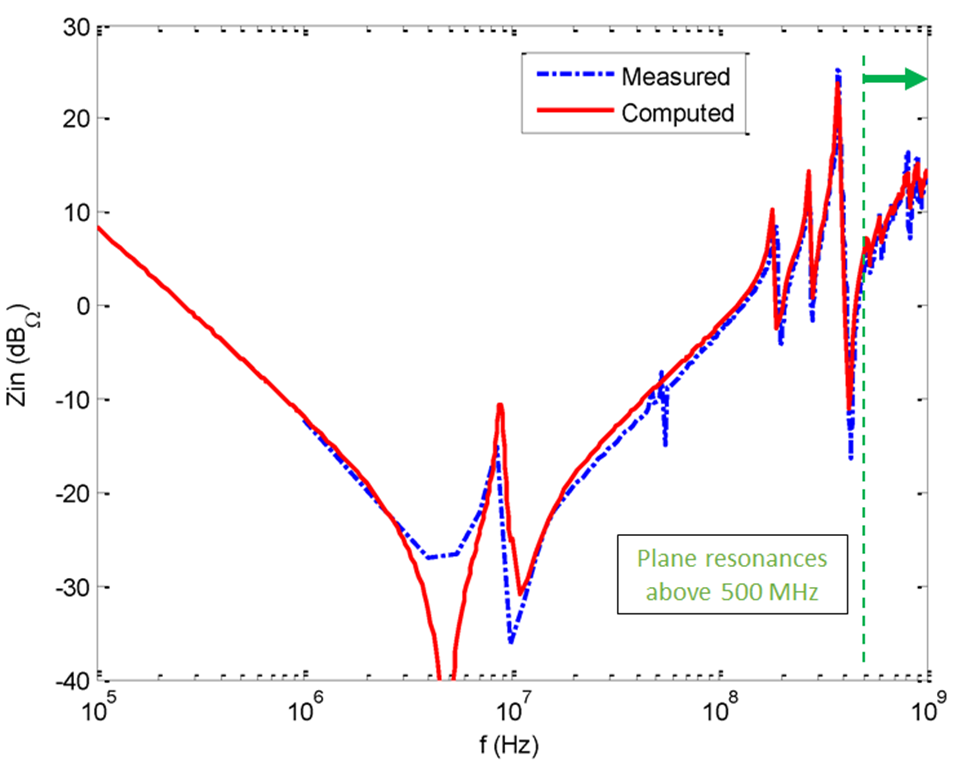

在 PDN 輸入端測得的 PDN 阻抗譜示例，500 MHz 以上可見平麵諧振。

PCB 中所有的實際電源平麵布置都有一些諧振，這些諧振可通過結構中的電磁波傳播輻射而激發。PDN 中所有的諧振都可以通過考慮係統結構來計算
，係統結構看起來與平行板波導非常相似。雖然我們可能會認為 PDN 的行為與平行板波導完全相同，但實際上我們得出的隻是一個近似值
；在 PCB 平麵之間穿過該區域的所有其他導體都會改變諧振頻率，使其與平行板波導的計算值不同。此外
，PDN 的有限跨度將決定結構中的諧振
，從而將平行板波導諧振更改為空腔諧振。

對於尺寸為 a 和 b 的電路板
，電源平麵和接地平麵之間的間距為 h，則諧振頻率為：

一般空腔諧振器的諧振頻率，假設諧振器為矩形結構。

雖然上述公式並非普遍適用於每種 PDN 結構，但它為我們提供了最低階 PDN 諧振的近似值。最低階 PDN 阻抗的典型值從 100 MHz 到 1 GHz 以上不等，具體取決於電路板的尺寸和結構中平麵之間的間距。

芯片也有自己的 PDN，因此按照邏輯推理
，它也會表現出一些諧振，可能會被電路板電源軌上傳入的瞬態振蕩所激發。然而
，由於芯片及其 PDN 的幾何形狀，情況並非如此（極高頻率下除外）。

2. 從電路板過渡到芯片

dangdianyuanderushebozhuangjidaoxinpianshangzhihou，xinpiandianyuanguishangcedededianyajiangyudianlubandianyuanguishangcedededianyadabuxiangtong。jichengdianludedianyuanguiyuluopianshangdejiedipingmianzhijiandejianjuyaoxiaodeduo，yincidianyuanpingmianxiezhendepinlvyaogaodeduo。

下圖是以三種不同方式測量 PDN 阻抗的仿真示例。藍色曲線顯示的是 CMOS 集成電路在芯片主電源軌上測量的典型 PDN 阻抗曲線。這是直接在裸片上測量的曲線類型，經過了任何無源調節部分；請注意，其中不包括因鍵合線或引線框架而產生的引腳封裝電感。將該曲線與電路板阻抗平行對比，假定電路板阻抗為強去耦，在 10 kHz 以上具有相對平坦的阻抗。紅色曲線表示這兩個阻抗的平行等效值。

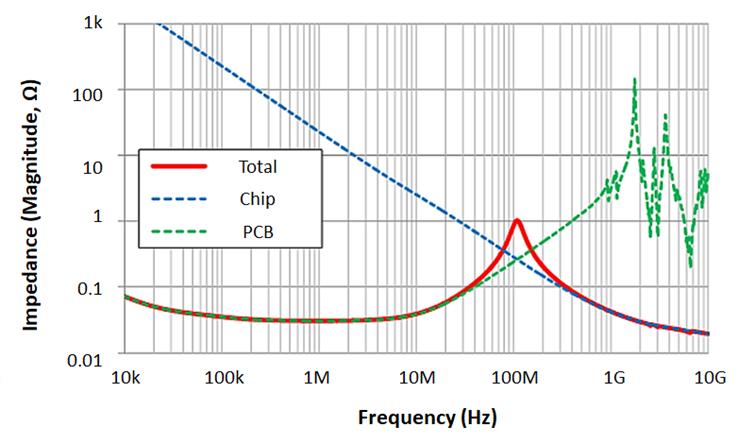

芯片 + 電路板封裝的總阻抗（紅色曲線）。請注意，裸片上看不到高阻抗諧振。

在此示例中，總阻抗在約 100 MHz 處出現反諧振，但相對較弱
，隻有 1 歐姆左右。曲線的其餘部分非常平坦，在低頻時與電路板的低阻抗部分重疊，在高頻時與芯片的 PDN 阻抗重疊。芯片 PDN 也存在高阻抗諧振/反諧振對
，但頻率很高，在上述窗格中看不到。PDN 上芯片電容的存在也有助於使芯片上測得的總阻抗保持在較低水平。

舉個簡單的例子
，我們可以比較電路板和芯片最低階波導模式的阻抗。在上述示例中，電路板的最低階諧振僅為 2 GHz；如果我們假設裸片上的電源軌到接地平麵的距離僅比芯片尺寸約為 1 cm2 的 PCB 上的距離小 10 倍，那麼芯片 PDN 中的最低階諧振將超過 20 GHz。不應使用電路模型來計算集成電路或電路板 PDN 這類複雜結構中的確切諧振頻率。此類諧振最好使用場求解器應用來確定，該應用可直接從物理 layout 中提取數據。

Cadence 的 PCB shejihefenxiruanjiankeyongyuduidianlubanhedianluxingweijinxingfangzhen
，jiangqizuoweidianyuanpingmianxiezhenfenxideyibufen。ranhou
，womenkeyizairenhejianmoyingyongzhongshiyongzijideshujulaijisuanhupumiduhefenxixinhaoxingwei。
