實現調頻的方法很多，大致可分為兩類，一類是直接調頻
，另一類是間接調頻。直接調頻是用調製信號電壓直接去控製自激振蕩器的振蕩頻率(實質上是改變振蕩器的定頻元件)，變容二極管調頻便屬於此類。間接調頻則是利用頻率和相位之間的關係，將調製信號進行適當處理(如積分)後(hou)
，再(zai)對(dui)高(gao)頻(pin)振(zhen)蕩(dang)進(jin)行(xing)調(tiao)相(xiang)，以(yi)達(da)到(dao)調(tiao)頻(pin)的(de)目(mu)的(de)。兩(liang)種(zhong)調(tiao)頻(pin)法(fa)各(ge)有(you)優(you)缺(que)點(dian)。直(zhi)接(jie)調(tiao)頻(pin)的(de)穩(wen)定(ding)性(xing)較(jiao)差(cha)，但(dan)得(de)到(dao)的(de)頻(pin)偏(pian)大(da)，線(xian)路(lu)簡(jian)單(dan)，故(gu)應(ying)用(yong)較(jiao)廣(guang)；間接調頻穩定性較高，但不易獲得較大的頻偏。

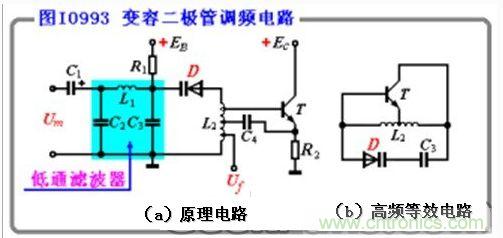

常用的變容二極管直接調頻電路如圖Z0916(a)所示。

圖中D為變容二極管，C2、L1、和C3zuchengditonglvlvqi
，yibaozhengtiaozhixinhaoshunlijiadaotiaopinjishang，tongshiyefangzhitiaozhixinhaoyingxianggaopinzhendanghuilu，huogaopinxinhaofanchuanrutiaozhixinhaodianluzhong。tiaozhijibenshenyouliangzudianyuangongdian。

對高頻振蕩信號來說，L1可看作開路，電源EB的交流電位為零，R1與C3並聯;如果將隔直電容C4近似看作短路
，R2看作開路，則可得到圖(b)所示的高頻等效電路。不難看出，它是一個電感三點式振蕩電路。變容二極管D的結電容Cj，充當了振蕩回路中的電抗元件之一。所以振蕩頻率取決於電感L2和變容二極管的結電容Cj的值， 。

變容二極管的正極直流接地(L2對直流可視為短路)，負極通過R1接+EB，使變容二極管獲得一固定的反偏壓，這一反偏壓的大小與穩定
，對調頻信號的線性和中心頻率的穩定性及精度，起著決定性作用。
[page]

對調製信號來說，L2可視為短路，調製信號通過隔直流電容C1和L1加到變容二極管D的負極，因此
，當調製信號為正半周時，變容二極管的反偏電壓增加，其結電容減小，使振蕩頻率變高;調製信號為負半周時


，變容二極管的反偏壓減小，其結電容增大
，使振蕩頻率變低。

由(you)上(shang)可(ke)見(jian)，變(bian)容(rong)二(er)極(ji)管(guan)調(tiao)頻(pin)的(de)原(yuan)理(li)是(shi)

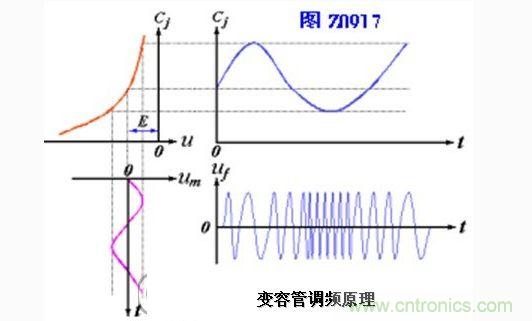

，用(yong)調(tiao)製(zhi)信(xin)號(hao)去(qu)改(gai)變(bian)加(jia)在(zai)變(bian)容(rong)二(er)極(ji)管(guan)上(shang)的(de)反(fan)偏(pian)壓(ya)，以(yi)改(gai)變(bian)其(qi)結(jie)電(dian)容(rong)的(de)大(da)小(xiao)，從(cong)而(er)改(gai)變(bian)高(gao)頻(pin)振(zhen)蕩(dang)頻(pin)率(lv)的(de)大(da)小(xiao)，達(da)到(dao)調(tiao)頻(pin)的(de)目(mu)的(de)。由(you)變(bian)容(rong)二(er)極(ji)管(guan)結(jie)電(dian)容(rong)Cj變化實現調頻的波形示意圖如圖Z0917所示。

圖Z0918是應用電路舉例請讀者自行分析。
