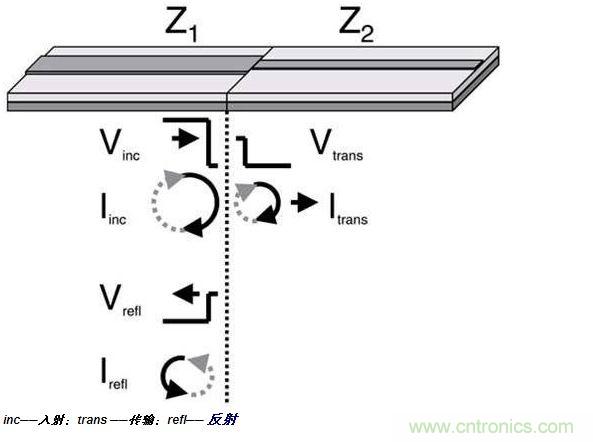

當信號穿越阻抗不連續的點時
，會產生反射電壓與電流
，從而使得分界麵兩邊的電壓和電流相等（基爾霍夫定律）。


在這裏給大家自爆一下高速先生小時候學習過程中做過的筆記：



對於理工科來說
，一些從數學上去理解問題的過程是必不可少，也是最直觀的。

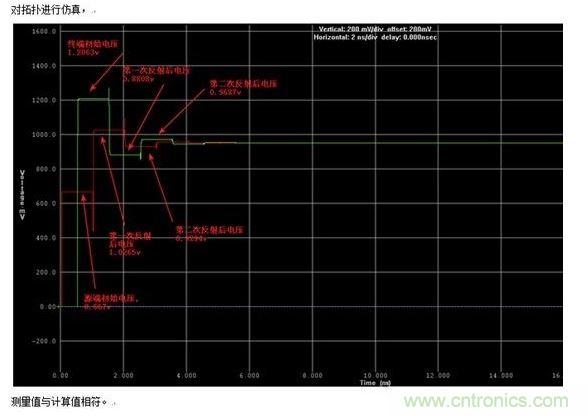

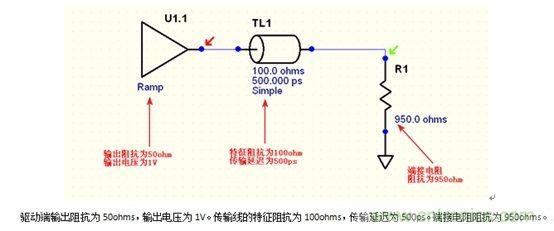

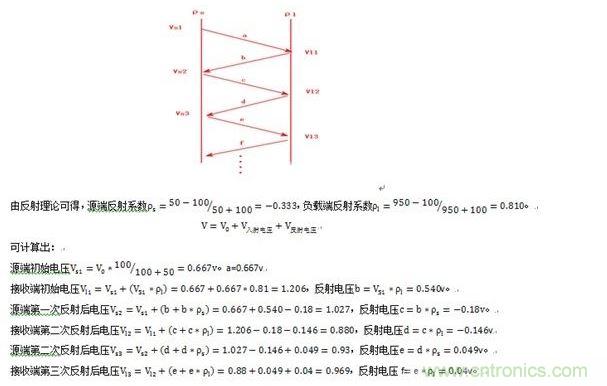

高速先生也和大家一樣，學習反射都是從手算反彈圖開始的。同樣的，小高速先生在畫出反彈圖之後曾經覺得自己懂反射了。



為什麼測試時在通道中間測試到的波形有回溝，而在終端測試到的波形又是好的？



Breakout區域有一次阻抗不連續，但走出該區域之後，走線從細變寬

，會增加一次反射，那是不是全程按照breakout區域走線會比較好？源端匹配電阻是不是也增加了一次反射
？



是的，其實這些用一句“傳輸線很短的時候反射掩蓋在上升沿中了”就可以解釋。但是到底是怎麼掩蓋在上升沿中的？



我(wo)們(men)發(fa)現(xian)在(zai)上(shang)方(fang)的(de)反(fan)彈(dan)圖(tu)中(zhong)傳(chuan)輸(shu)延(yan)時(shi)遠(yuan)遠(yuan)大(da)於(yu)信(xin)號(hao)的(de)上(shang)升(sheng)時(shi)間(jian)
，在(zai)計(ji)算(suan)反(fan)射(she)時(shi)我(wo)們(men)用(yong)的(de)電(dian)壓(ya)實(shi)際(ji)上(shang)是(shi)信(xin)號(hao)高(gao)電(dian)平(ping)的(de)電(dian)壓(ya)，並(bing)沒(mei)有(you)關(guan)注(zhu)上(shang)升(sheng)沿(yan)過(guo)程(cheng)中(zhong)其(qi)他(ta)電(dian)平(ping)的(de)狀(zhuang)態(tai)
，但(dan)實(shi)際(ji)上(shang)的(de)情(qing)況(kuang)並(bing)不(bu)是(shi)這(zhe)樣(yang)

，可(ke)是(shi)如(ru)果(guo)我(wo)們(men)如(ru)果(guo)把(ba)上(shang)升(sheng)沿(yan)的(de)狀(zhuang)態(tai)加(jia)入(ru)算(suan)式(shi)中(zhong)
，那(na)這(zhe)遊(you)戲(xi)可(ke)就(jiu)沒(mei)法(fa)玩(wan)了(le)。







來到了場的領域
，我們要做的第一件事就是把我們的波形拆開
，讓我們先來看看之前說過的測試點的問題。（關注技術自媒體微信公眾號：一博_看得懂的高速設計）



為了將問題簡化，我們假定一個這樣的條件：

1.在拓撲上，源端完全匹配，末端全反射，理想的100Ω差分傳輸線。



2.傳輸的為我們之前模擬的DDR3信號，由三次諧波構成。

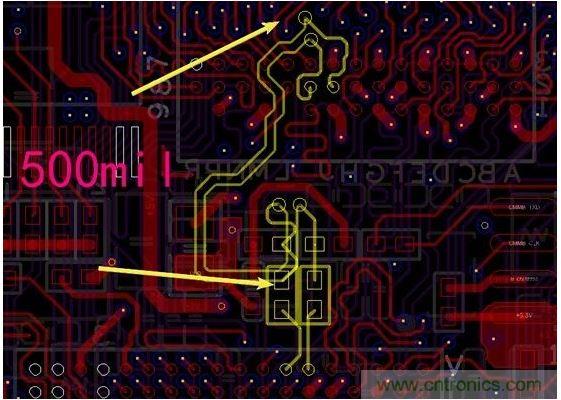

3.測試點位置離接收端距離為500mil。

好的，現在開始讓我們分析，首先

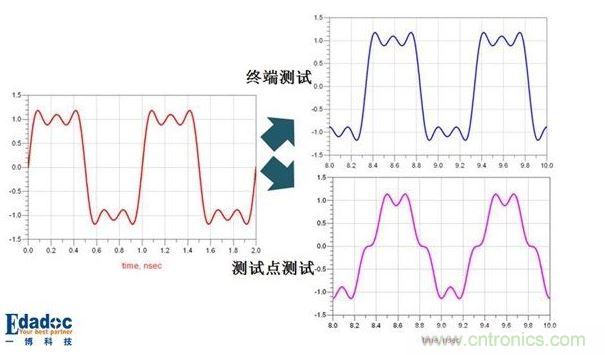

，如同大家在之前文章中看到的，我們接收端信號與測試點信號的區別是這樣的：

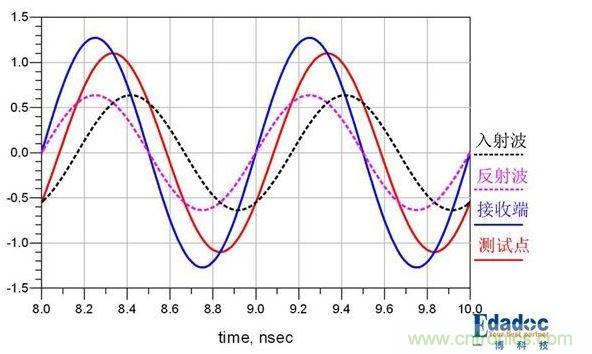

讓我們看看1GHz諧波發生了什麼：

測試點測到的是兩個信號疊加的波形
，一個是入射信號，一個反射波。反射波與入射波幅值相等（末端全反射）；走過的路程比入射波多1000mil（一來一回），也就是六分之一波長；兩個信號的相位差也就是60°。



這樣
，我們就看到了1GHz的諧波在接收端時藍色的波形，在測試點處為紅色的波形，幅值衰減
，相位超前。

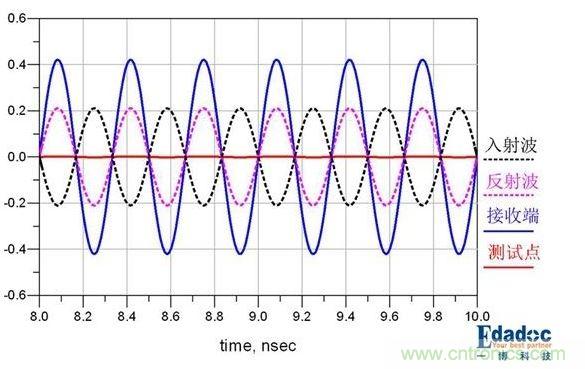

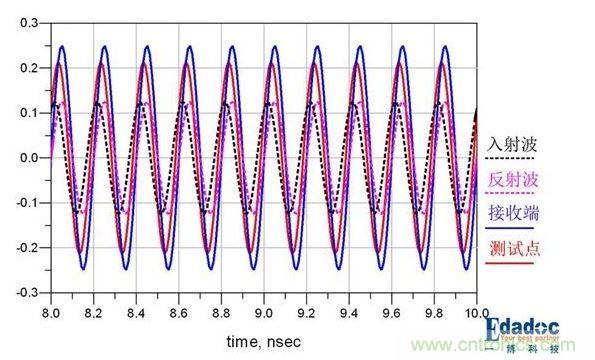

再看看3GHz的諧波：

同樣的1000mil，對於3GHz來說就是半波長，相位差180°
，這樣我們就發現在測試點處3GHz的頻率分量基本上就衰減完了。

再來看看5GHz的諧波：

相位差300°，於是看到測試點的波形衰減
，相位滯後。

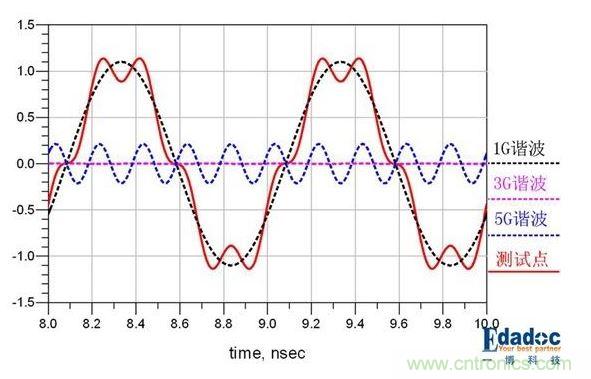

將在測試點的三個頻率分量的疊加再疊加起來之後：

不bu知zhi道dao大da家jia對dui於yu這zhe樣yang的de分fen析xi方fang法fa是shi感gan覺jiao如ru何he
，是shi覺jiao得de把ba東dong西xi變bian複fu雜za了le還hai是shi變bian簡jian單dan了le呢ne
？怎zen麼me想xiang沒mei有you關guan係xi，下xia一yi篇pian中zhong高gao速su先xian生sheng會hui將jiang這zhe樣yang的de方fang法fa再zai拓tuo展zhan，相xiang信xin你ni會hui愛ai上shang這zhe個ge方fang法fa的de。
