目前為止，小米已經有手機
、電視和路由器三個自有主產品線
，而與合作夥伴共同推出的生態鏈產品有空氣淨化器

、移動電源、耳機等。而今，小米新發布了小米智能家庭套裝新品。



小米智能家庭套裝均內置小米智能模塊，采用Zigbee組網協議

，其中包含多功能網關、人體傳感器、門窗感應器和無線開關四種產品。

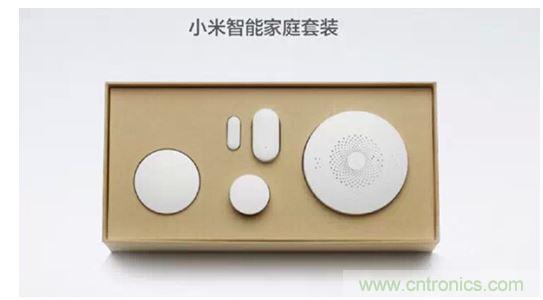

圖1 小米發布智能家庭套裝



關於ZigBee
，更廣為人知的當屬TI的方案
，小米沒有采用
，也沒有采用Freescal的ZigBee
，更不是ATMEL的。而是NXP的一顆工業級ZigBee射頻芯片--JN5168
，可能部分玩開ZigBee的朋友對此都存在不多的了解，其實恩智浦的RF部門的前身即為Jennic公司，而Jennic是全球第一家推出2.4GHz射頻方案並支持IEEE802.15.4的公司，從第一代JN5121到現在。



憑借ZLG致遠電子在物聯網領域多年的技術沉澱，且是國內第一批從事ZigBee產品研發、生產的大型企業

，並對NXP係列ZigBee方案的多年應用
，與小米智能家庭套裝團隊進行過關於JN5168係列ZigBee測試的深入技術交流
，下麵一起對本方案進行詳細解讀。





JN5168擁有一顆高性能32-bit RISC CPU
，對數據的處理能力和ZigBee的組網能力有了突破性的提升
，並且支持多個無線協議棧，包括ZigBee Home Automation
、ZigBee Light Link、ZigBee Smart Energy
、JenNet-IP和RF4CE等
，對小米多功能網關快速接入互聯網提供了強大的基礎。

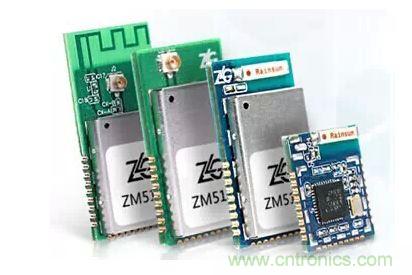

圖2 采用JN5168方案的ZigBee模塊ZM5168



小米智能家庭套裝從人體傳感器

、門窗感應器到無線開關等產品。均為簡易固定安裝方式，采取電池供電

，人體傳感器續航能力要求2~3年的極高挑戰
，而JN5168擁有級低的休眠功耗，低至100nA，是目前功耗最低的一款ZigBee方案，必然成為不二之選。

圖3 係列ZigBee模塊休眠功耗對比





在整體方案的選擇
，既要考慮功耗問題，亦要考慮用於公寓、別墅等多遮擋多阻隔的環境，而JN5168優越的接收靈敏度，並成熟應用於複雜的工業現場
，用於家居智能類的產品顯然輕而易舉。

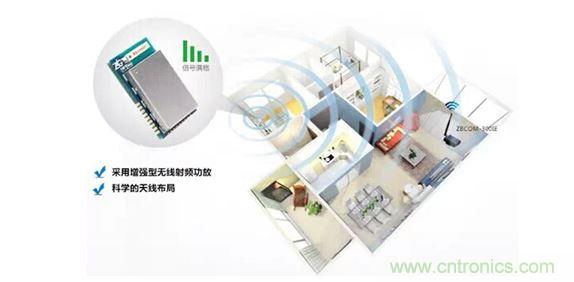

圖4 優越的穿牆能力



另外，JN5168支持硬件自動重發，硬件自動幀確認機製，硬件CCA
，都很好的確保數據包成功到達，並極大的提高了ZigBee的通信效率。而且，像ZM5168係列模塊以上參數（且包括ZigBee的所有參數）均可通過配置工具自由調整，圖形用戶界麵配置完成即可實現ZigBee組網通信。

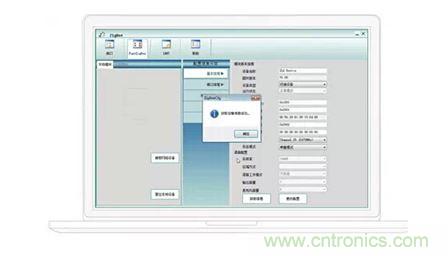

圖5 ZM5168配置工具





小xiao米mi智zhi能neng家jia庭ting套tao裝zhuang，雖sui隻zhi有you屈qu指zhi可ke數shu的de幾ji個ge接jie入ru設she備bei，但dan小xiao米mi將jiang公gong開kai協xie議yi入ru網wang接jie口kou
，進jin行xing設she備bei的de自zi主zhu加jia入ru，可ke支zhi持chi更geng多duo的de節jie點dian，而er節jie點dian容rong量liang一yi直zhi是shi各ge類leiZigBee方案的一大痛點。ZLG致遠電子ZM5168係列ZigBee模塊搭載的FastZigBee大規模組網協議
，在實際應用案例中不乏超過10000節點的應用現場，這也很好的證實JN5168具有更大的節點容量。

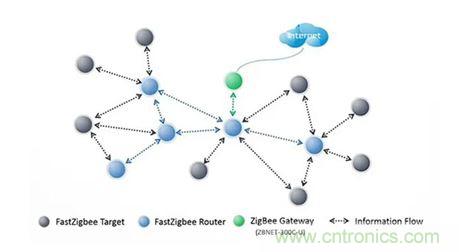

圖6 FastZigBee拓撲結構
