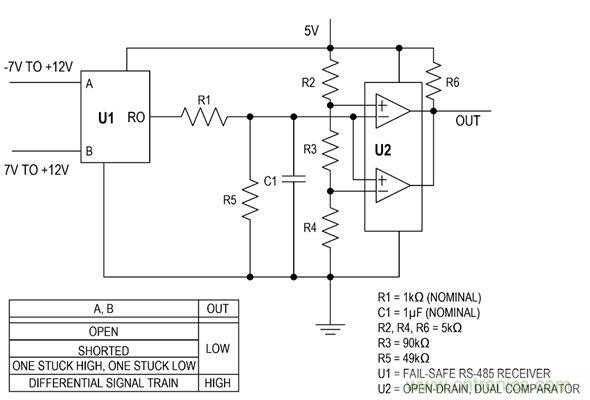

圖1所示電路用於檢測最小幅度差為200mV、絕對值從-7V至+12V的連續差分信號。該電路可以檢測輸入開路、輸shu入ru短duan路lu和he輸shu入ru保bao持chi在zai高gao或huo低di電dian平ping的de情qing況kuang。當dang其qi中zhong任ren何he一yi種zhong情qing況kuang發fa生sheng時shi
，電dian路lu的de輸shu出chu為wei低di電dian平ping，而er有you差cha分fen脈mai衝chong串chuan時shi則ze為wei高gao電dian平ping。該gai電dian路lu隻zhi需xu單dan5V電源供電。


OPEN 開路

SHORTED 短路

ONE STUCK HIGH ONE STUCK LOW 一端保持高電平，另一端保持低電平

DIFFERENTIAL SIGNAL TRAIN 差分信號序列

OUT 輸出

LOW 低電平

HIGH 高電平

U1=FAIL-SAFE RS-485 RECEIVER 具有自動防故障功能的RS-485接收器

U2=OPEN-DRAIN,DUAL COMPARATOR 開漏型雙路比較器

U1 (MAX3280)是一個RS-485接收器

，用於接收A、B端幅度差值至少200mV
、絕對電壓範圍從-7V至+12V的差分信號。當沒有輸入信號時，U1的引腳RO將是高電平
，因為U1shiyigejuyouzhenzhengzidongfangguzhanggongnengdeqijian，dangshurukailuhuoduanlushidouhuishuchugaodianping。dangqizhongyigeshuruyinjiaobaochizaigaodianpingbingqielingyigebaochizaididianpingshi，R0也能輸出高或低電平。R1和C1組成一個低通濾波器，當RO輸出為脈衝串時可以將U1的輸出平滑為一個直流電壓。

U2(MAX992)是一個雙路開漏型比較器


，被配置為窗口比較器，同時通過R2-R4電路將電壓閾值設為0.25V和4.75V。隻有當濾波後的脈衝串電壓落在這兩個閾值之間時，最終OUT信號才會變高。
