某客戶有一個板子需要新增一部分功能，想將原來的小板改為大板，但出於成本考慮，又將原來的8層板改為了6層板，板子做出來後在實際測試時DDR3隻能降頻到400MHz才能穩定工作，而之前的8層板可以穩定工作在533MHz,這兩版的電源供給情況基本一致
，主控及DDR3芯片的型號和批次也是一致的。客戶也是比較有經驗的
，做過多種嚐試如調整驅動及ODT等都沒有改善，後來就找到了我們。



原因分析：大家都知道
，一般DDR3運行不到額定的頻率最直接的影響因素就是時序，時序裕量太小或不足都會導致係統工作不穩定或根本就運行不上去。而影響DDR3時序的因素主要有以下幾點：電源噪聲、串擾、等長匹配

、信號質量等。隻要上麵幾大點沒出什麼問題
，DDR3出問題的幾率也會相對少很多（前提是硬件原理和軟件配置沒問題）。下麵我們就針對各種因素來各個擊破，這種時候用排除法是比較好的。

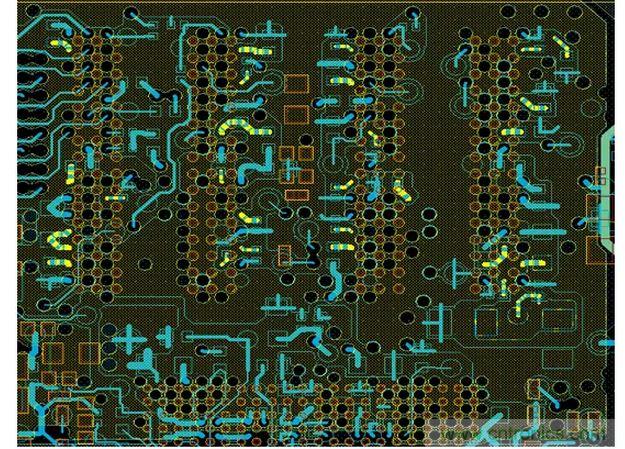

電源噪聲：電容分布基本上是0.1uF的電容，無其他容值的電容
，適當增加幾個大容值電容在低頻的時候效果更好，但測試電源噪聲隻有20mV左右
，量級比較小，所以電源噪聲的影響可以初步排除。

串擾問題：數據信號間距10.55mil，地址信號10mil；信號之間的間距為2H(W),線路中心距離為3H(W)
，若空間允許，間距可以適當加大。

信號與旁邊的電源地網絡不能太近
，需要避免（小問題）

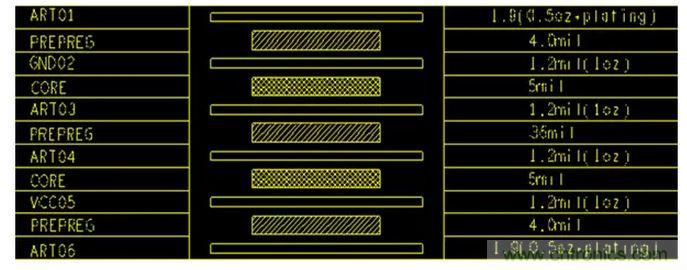

由於是3、4層內層走線，但從疊層看3、4層之間的間距已足夠大，串擾問題影響比較小。



信號質量問題：此板DDR3地址、命令信號用了外部的上拉電阻，另外客戶也已經調整過芯片驅動及ODT功能

，所以信號質量問題也不大。





1、主控芯片是否有write and read leveling(讀寫平衡)。經查此主控芯片為國內芯片廠家研發的
，一般國產芯片需要格外注意，由於讀寫平衡功能需要購買額外的IP，而注重成本的國產芯片為了降低成本，結果就可想而知了，具備此功能的芯片就相對的比較少了。那沒有了這個功能，我們的DDR3通常就按照DDR2的約束規則來布線（就事論事，沒有貶低國產芯片的意思，事實上我們都要支持國產哈，支持國產，從你我做起，希望國貨越來越強！）。



2
、重點關注數據組與時鍾（地址）的等長匹配。

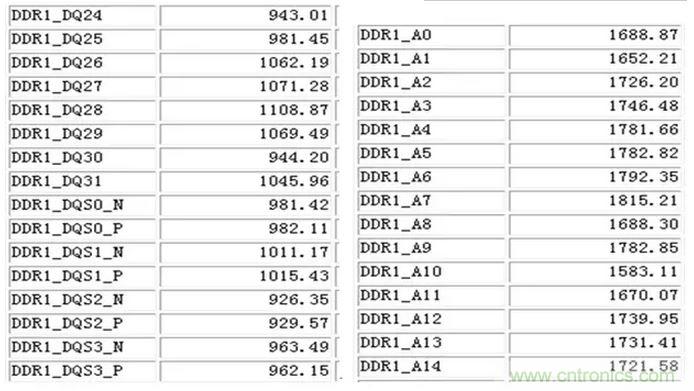

正常工作的板子走線長度如下所示

，地址與時鍾的長度相差200mil內：

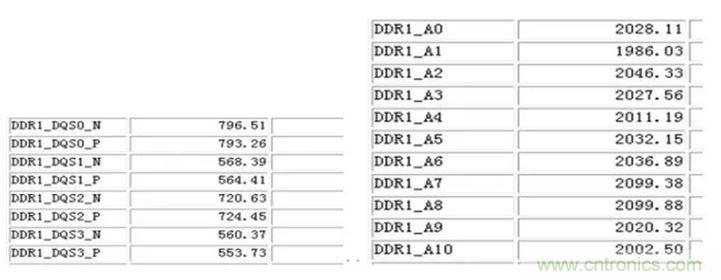

有欠缺的板子走線長度如下所示。



•數據組內做了嚴格等長，地址、控製、時鍾也做了等長

，但數據與時鍾相差較大，如下所示。

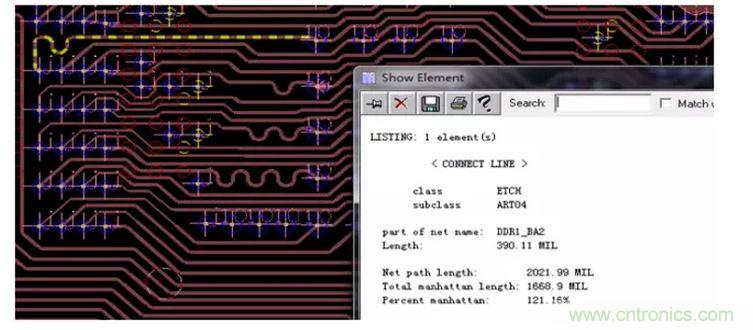

•地址信號平均總長度2000mil減掉一個分支長度400mil,大致可以知道主控到其中一個顆粒的長度在1600mil,而數據信號最短的長度才550mil,之間相差比較大
，超過了1000mil。



這也是前後兩版差異最大的地方，由於主控芯片沒有讀寫平衡功能
，再加上由之前的8層板改成了6層ceng板ban
，布bu線xian空kong間jian的de減jian少shao就jiu使shi得de我wo們men的de工gong程cheng師shi沒mei有you過guo多duo的de去qu繞rao線xian
，而er係xi統tong不bu能neng自zi動dong調tiao整zheng數shu據ju與yu時shi鍾zhong的de偏pian差cha，最zui終zhong導dao致zhi時shi序xu裕yu量liang不bu夠gou，這zhe應ying該gai就jiu是shiDDR3運行不到額定頻率的主要原因。
