衰減器按照組成類型來分的話，主要有同軸

、波導
、PIN二極管等多種形式。同軸衰減器以吸收式也就是我們的衰減片為主。所以在衰減器廠商中能把衰減片做好可是一門絕活。



衰減片



先不表IC衰減器

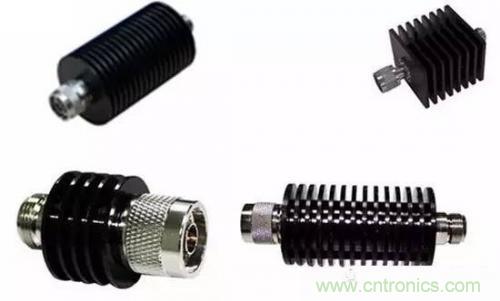

，同軸衰減器從應用類型來分

，可以分為固定衰減器、手動可調衰減器、可編程衰減器等。在這裏要多叨叨一句，如果是可編程衰減器，分為“make before break”（先合後斷）和“break before make”（先斷後合）兩種哦。如果想衰減值之間無中斷地切換的話，應該選擇“make before break”類型
，否則可能會出現開關切換時的開路狀態。





1) 頻率範圍：這個不用說，大家都明白
，還是和其它器件一樣
，越高頻越難做。一般6G以下除了比較高的功率外，我們傾向於認為國產品牌已經做的不錯了。



2) 承載功率：這個很講究。



大家看指標書的時候請務必看一下，標出的一般都是25℃下連續波功率。所以大家在遇到脈衝功率的時候

，請務必換算一下脈衝占空比哦。



這裏請大家注意哦，如果是同軸衰減器的話
，因為是無源功率器件，需要考慮一個溫度係數
，單位為dB/℃，表征隨著溫度變化標稱衰減值的變化量：



yibansuizhewendudeshenggao，chengzaigonglvshixianxingxiajiangde。suoyiruguoshuaijianqideyingyonghuanjingshishiwaidegaowenhuanjingdehua，qingyidingjidetigaochengzaigonglv，fouzeshuaijianqishaohuigujijiushituotuodele。



3）衰減值





既然作為衰減器
，衰減值當然是最重要的了。一般我們常見到的是3,6,10,20,30,40,50dB。所以如果親想要一個2.5dB的精密衰減器
，這八成就得訂做了。



4）VSWR



作為一個無源器件，衰減器的VSWR重要性可是剛剛的。比較好的衰減器基本上VSWR可以做到1.2以下。



5）PIM



PIM，無源互調失真。目前的通信製式愈加複雜
，所以無源器件的PIM特性也是要求的不低啊！但是由於集總參數設計的衰減器，幾乎很少有PIM指標可以達到-140dBc@2*43dBm的。所以在高要求（比如-165dBc@2*43dBm）情況下，一般大家會選擇用低互調電纜繞成的專用低互調衰減器。



6）功率係數



衰減器還有介個指標
？Yes! 英文Power Coefficient。



輸入功率從10mW變化到額定功率時，衰減量的變化係數
，單位是dB/(dB*W)。具體衰減之的計算方法是，功率係數乘以總衰減量和功率的變化量。



題外話：qishigonglvxishuzhegedongdong

，buguangshishuaijianqiyou，suoyougongzuozaidagonglvtiaojianxiadeqijiandouyou

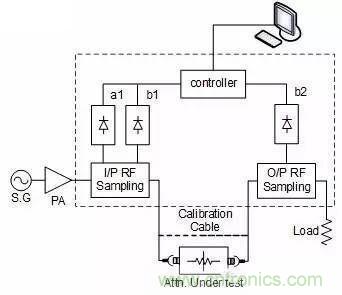

，zhiyaogongzuogonglvdebianhuafanweibijiaoda，jiubixuyaokaolvzhegezhibiao。ruheceshizhegezhibiao，yibanxuyaoyitaobiaozhundeceshixitong，dangranyekeyizijilaidajian。xiatujiushishangpiantidaodeyigebiaozhundeceshigonglvxishudekuangtu
，gongdajiacankao：





7）衰減值的精度



一般說精度
，我們可能有兩個維度。一個是平坦度，一個是準確度。準確度是絕對精度，一般用Accuracy來描述

，比如30dB衰減器，測得是29.8dB，那麼絕對精度就是0.2dB
；另外一個是平坦度flatness，是指在工作頻域範圍內，比如標稱30dB的衰減值VS頻率的幅頻曲線變化值，一般取P-P值。





1) zuijiandandejiushijiangdigonglvle。zhelimianruguoxuyaogonglvsaomiaodeshihou，kenenghaihuiyinyongdaokebianshuaijianqilaizuoshuaijianqidebujintiaojie。qinmenkenengzaipinpuyiqiehuanfududangweideshihouhuitingjian“哢哢”的聲音，那就是頻譜儀的前置衰減器在切換檔位。



2) 衰減器還有一個妙用，由於反射功率經過衰減器後會衰減，所以衰減器可以改善後級的VSWR。所以在係統級測量的時候，有經驗的攻城獅們會在匹配不好的鏈路上加上衰減器來改善駐波比哦。



彩蛋：由於衰減器具有功率係數特性，所以在精密功率測量的時候我們不太推薦用大功率衰減器+終端式功率計來直接測量
，反之通過式功率計是比較佳的解決方案。如果測試環境實在不能滿足非要用大功率衰減器+終端式功率計的話，那麼提高大功率衰減器的功率容量降低功率係數的影響也是好法子哦！
