前言：本文旨在介紹一種簡單的介質波導雙模濾波器設計方法，用以指導濾波器工程師設計基站介質波導濾波器。





隨著通信係統設備小型，輕量化
，高性能的發展，對前端頻率選擇性器件也提出了更高要求。伴隨5G通信係統標準的逐步確定
，高性能，小體積
，輕量化的介質波導濾波器時最佳選擇。



本文介紹了一種介質波導雙模濾波器的設計方法，供經驗不多的濾波器設計工程師學習，高手跳過。





本文講解的介質波導濾波器，基於TE模的介質波導雙模濾波器Q值高
，損耗小，功率容量大等優點。因此，在設計此類雙模濾波器時，以往的多端口計算設計方法是否可以沿用，是本文討論的重點。

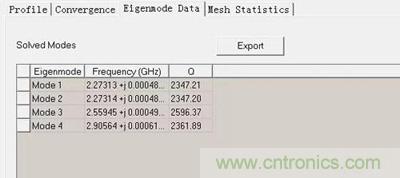

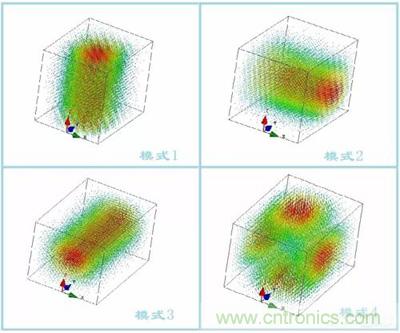

下圖為單諧振器中的四個模式：





tongguoyishangdianchangfenbutukeyiguanchadao
，danqiangshuangmo，danqiangsanmokeyiziyouxuanze。zaigaocimochuxiandepinlvdianshang，tongguoxuanzejiedianchangshu，yukongzhixiezhenqiangchicun，duigaocimojinxingyouhua。jinlianglayuangaocimochuxiandepinlv，jianxiaoduitongdaideyingxiang。

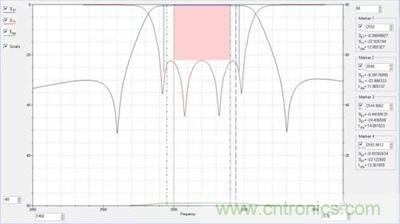

3.1 多模濾波器的設計，通帶電性能的評估，和單模的評估是一樣的，隻是在Q值的評估中，多模的Q值是要高於單模的，這個可以根據本征模的仿真中觀察到。下圖為一個雙腔4模濾波器的原理評估仿真結果：











在HFSS中zhong計ji算suan輸shu入ru輸shu出chu耦ou合he
，可ke以yi用yong對dui位wei延yan時shi大da小xiao來lai初chu步bu確que定ding輸shu入ru輸shu出chu耦ou合he強qiang弱ruo。模mo擬ni中zhong連lian接jie器qi探tan針zhen的de插cha入ru方fang向xiang
，需xu要yao順shun著zhe某mou一yi個ge模mo式shi的de電dian場chang方fang向xiang。如ru下xia圖tu所suo示shi：

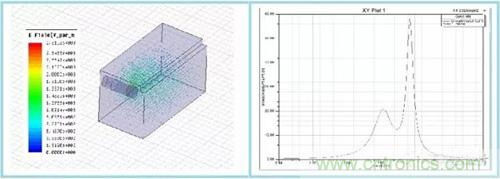

在確定輸入輸出耦合時
，因第二模式或者第三模式的影響
，需要分離其他模式。此處因存在1,2模式之間的耦合，所以延時波形為雙峰。可以采取頻率分離的方法
，減小第二模式對第一模式的影響。

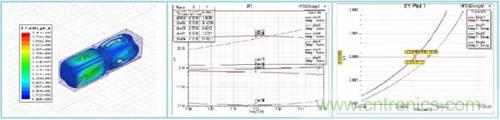

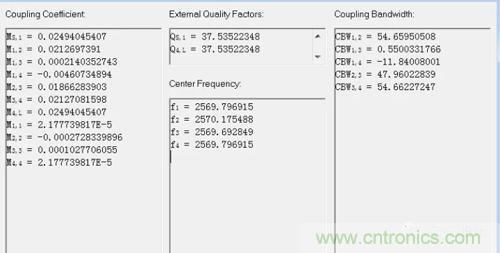

此處選擇多端口提取方法，在HFSS中提取諧振頻率，耦合帶寬儲值

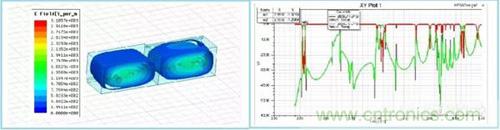

cichufangzhenshi，xuyaotebiezhuyiduankoudejianlifangshi
，xuyaoshunzhedianchangdefangxiang。zaijisuanouhedaikuanshi，nengtongshiguanchadaolvboqitongdaixiebochuxiandepinlvdian，tongguohelixuanzeouhechuangkoudedaxiao，kaikoufangxiang
，jinliangjiangdigaocimoxiebofudu。







對高階多模濾波器的優化計算，通常采用兩端口S參數提取方法，也有用空間映射，遺傳算法等。因此，合理的選擇優化方法可以加快設計速度，節約時間

，縮短濾波器開發周期。



總結：以上簡單介紹了一種多模介質波導濾波器的設計過程，在5G通信係統中具有體積小
，重量輕

，性能優等優勢，相信在5G通信中的應用會更加廣泛。關於介質波導濾波器的設計
，歡迎各位交流。
