總結要點



（1）了解線圈的電感和互感的概念。



（2）了解串並聯諧振電路的概念。



（3）RFID讀寫器的射頻前端采用串聯諧振電路。



（4）RFID電子標簽的射頻前端采用並聯諧振電路。



（5）RFID的讀寫器和電子標簽通過電感耦合傳輸信息。



（6）了解負載調製以及功率匹配的概念。





概念解析



（1）諧振電路，諧振電路能夠有選擇性的讓一部分頻率的信號通過，同時衰減通帶外的信號。



（2）諧振電路參數，我們常用諧振頻率、品質因數
、輸入阻抗和頻帶寬度等參數進行對諧振電路描述。



（3）諧xie振zhen頻pin率lv，也ye就jiu是shi外wai部bu信xin號hao以yi特te定ding的de頻pin率lv輸shu入ru諧xie振zhen電dian路lu後hou使shi的de諧xie振zhen電dian路lu的de容rong抗kang等deng於yu感gan抗kang，這zhe個ge特te定ding的de頻pin率lv就jiu是shi諧xie振zhen頻pin率lv
，也ye稱cheng之zhi為wei工gong作zuo頻pin率lv。



（4）品質因數，定義為諧振電路的平均儲能與功率損耗的比值，我們常用特性阻抗與回路電阻比值表示
，故而可知Q因子是一個無量綱參數。



串聯諧振和並聯諧振

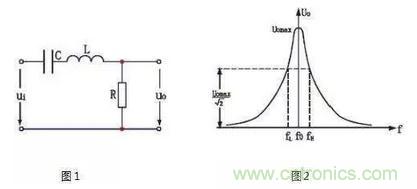

串聯諧振電路

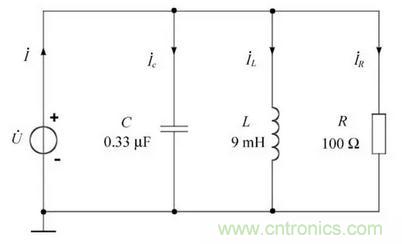

並聯諧振電路



小總結：



（1）串聯諧振電路和並聯諧振電路的諧振頻率計算公式一樣。



（2）串聯諧振和並聯諧振的電阻R越小，也就是電路損耗越小，那麼品質因數就越高
，也就是信號的選擇性越好，同時頻帶寬度BW也就越窄。



（3）通常實際使用的是有載品質因數
，由於外部負載的能量損耗
，故而有載品質因數會下降
，這是采用計算外部品質因數。

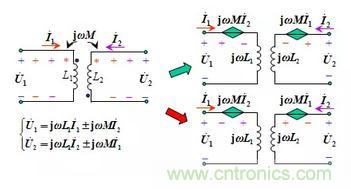

電感耦合



電感耦合



小總結：

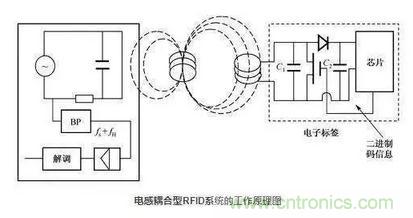

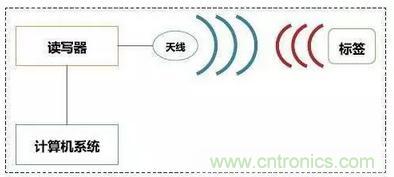

（1）RFID讀du寫xie器qi和he電dian子zi標biao簽qian之zhi間jian采cai用yong電dian感gan耦ou合he，讀du寫xie器qi通tong過guo電dian感gan耦ou合he給gei電dian子zi標biao簽qian提ti供gong能neng量liang，同tong時shi傳chuan輸shu信xin息xi通tong信xin。電dian感gan耦ou合he是shi符fu合he法fa拉la第di電dian磁ci感gan應ying定ding律lv。



（2）電子標簽輸出電壓的調節，電子標簽獲取的是交流電壓
，經過全波整流電路
、濾波電路和穩壓電路後輸出直流溫度電壓。



（3）dianzibiaoqiantongguofuzaitiaozhidefangshixiangduxieqichuanshushuju
，yejiushifuzaitiaozhitongguoduidianzibiaoqianzhendanghuiludediancanshugenjushujuliujinxingtiaojie
，jinxingbianmatiaozhichuanshushujuxinxi。



（4）負載調製有電阻負載調製和電容負載調製兩種方式，外部負載要使得功率匹配。





RFID射頻前端的結構



無論是對於RFID的讀寫器還是RFID的電子標簽，其射頻前端的結構需要滿足要求：



（1）RFID讀寫器和電子標簽的天線上的電流和感應電壓最大化，使得讀寫器線圈產生最大磁通
，電子標簽線圈的感應輸出電壓最大。



（2）功率匹配

，讀寫器最大程度輸出能量給電子標簽，電子標簽最大程度耦合讀寫器的能量。



（3）需要足夠的頻帶寬度BW，使得讀寫器或者電子標簽的信號無失真的傳輸。



（4）對於低頻或者高頻的RFID采用電感耦合方式，而對於射頻（射頻（300K-300G）是高頻的較高頻段；微波頻段（300M-300G）又是射頻的較高頻段）則是采用電磁反向散射方式的。
