雖然可以采用分立方式構建此電路，但將放大器和電阻集成在一個芯片上可以為電路板設計人員帶來許多好處，如性能規格更佳
、PCB麵積更小和生產成本更低等。

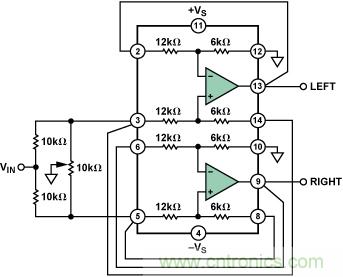

圖1. 音頻Panpot放大器



本電路中，信號通過10 kΩ串聯電阻在兩個放大器之間分配。兩個同相輸入端之間插入一個遊標接地的電位計。電位計和10 kΩ電阻的組合構成一個輕負載
，很容易被大多數信號源驅動。放大器的增益配置為3。當電位計遊標位於任一端時，一個輸入端接地，因此不會有信號傳送至對應的輸出端。另一輸入端的電壓為 V_IN/2, 因此其輸出為 1.5 × V_IN。當遊標位於中間位置時
，兩個放大器的輸入均為 V_IN/3, 因而各放大器的輸出為 V_IN。這樣，通過移動遊標（以機械方式或電子方式）
，一個通道上的信號電平從0連續變化到 1.5 × V_IN，另一個通道上的信號電平則從 1.5 × V_IN 連續變化到0。對(dui)聽(ting)者(zhe)而(er)言(yan)，聲(sheng)源(yuan)似(si)乎(hu)是(shi)在(zai)聲(sheng)級(ji)之(zhi)間(jian)從(cong)一(yi)個(ge)聲(sheng)道(dao)移(yi)動(dong)到(dao)另(ling)一(yi)個(ge)聲(sheng)道(dao)。因(yin)此(ci)
，聲(sheng)像(xiang)或(huo)聲(sheng)音(yin)的(de)視(shi)在(zai)源(yuan)可(ke)以(yi)位(wei)於(yu)左(zuo)右(you)揚(yang)聲(sheng)器(qi)之(zhi)間(jian)的(de)任(ren)意(yi)位(wei)置(zhi)。

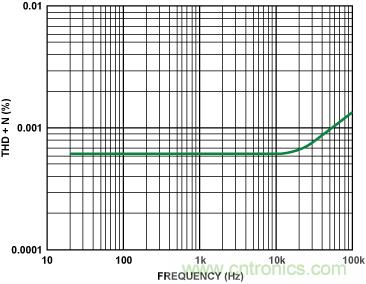

圖2. 總諧波失真及噪聲與頻率的關係



圖2顯示整個音頻範圍內的總諧波失真及噪聲。誤差隨頻率提高而變大，但20 kHz時總誤差仍然小於0.0007%。圖3給出了該IC的連接圖。



圖3. 連接圖
