【導讀】本應用描述了如何降低僅需要定期使用μP的係統功耗。通過使用去抖IC電路
，可以將μP設置為在較長的定時器周期內進行監控
，從而允許其在剩餘時間內進入低功耗模式。結果，總功率降低。

本應用描述了如何降低僅需要定期使用μP的係統功耗。通過使用去抖IC電路，可以將μP設置為在較長的定時器周期內進行監控
，從而允許其在剩餘時間內進入低功耗模式。結果，總功率降低。

長chang周zhou期qi計ji時shi器qi的de一yi個ge主zhu要yao應ying用yong是shi遠yuan程cheng天tian氣qi數shu據ju站zhan。這zhe些xie站zhan點dian定ding期qi測ce量liang環huan境jing條tiao件jian，並bing將jiang結jie果guo傳chuan輸shu到dao中zhong央yang收shou集ji設she施shi。由you於yu這zhe些xie小xiao型xing氣qi象xiang站zhan通tong常chang位wei於yu偏pian遠yuan地di區qu
，在zai多duo雲yun天tian氣qi期qi間jian依yi賴lai太tai陽yang能neng電dian池chi供gong電dian
，因yin此ci功gong率lv效xiao率lv是shi其qi設she計ji中zhong的de一yi個ge重zhong要yao因yin素su。尺chi寸cun和he成cheng本ben也ye是shi突tu出chu的de考kao慮lv因yin素su。

對於全表麵貼裝、低功耗、長周期定時器

，可以采用最少組件配置。這種設計可以通過兩個低成本組件和固件來實現
，通過允許微控製器（μC）進入“睡眠模式”來降低功耗。之後，μC被喚醒以執行定期計劃的測量。圖1所示電路利用雙CMOS開關去抖器（U1）中的額外部分來完成此任務。

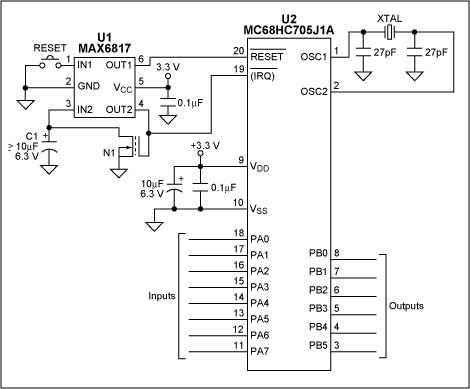

圖1.除了對微控製器的RESET輸入進行去抖動外，該雙開關去抖動器IC（U1）的未使用部分還用於實現長周期定時器功能。

μC （U2） 提供 32 字節的 RAM 和 1232 字節的 EPROM。（還提供低成本、一次性可編程版本。雙通道去抖器 U1 的 IN1/OUT1 引腳配置為對 μC 的係統複位脈衝進行去抖動。IN2/OUT2 對配置為長周期計時器。為此，電容C1和U63內部的1kΩ（典型值）上拉電阻構成時間常數。

當C1電壓達到U50的輸入電壓閾值時，U1啟動1ms延遲。在此延遲之後，OUT2 打開 n 溝道數字 FET N1，該 FET N1 必須保持足夠長的時間才能使 C2 完全放電，為下一個定時周期做準備。IN50 的第二個轉換（從高到低）啟動另一個 <>ms 延遲。在此延遲之後，循環重複。因此，可以使用以下公式計算計時器周期：

周期 （s） = （63k × C1 × （−ln(1 −VT/VCC)） + 0.1秒）

表1顯示了輸入閾值電壓（VT）適用於各種工作電壓 （VCC)).

以下公式可用於確定所需計時器周期的 C1 值：

C1 = (Period - 0.1s)/(63k × (−ln(1 −VT/VCC)))

其中“周期”等於所需的時間延遲（以秒為單位）。

遠程氣象站每隔一定時間間隔進行報告，收集站記錄這些報告的時間。由於時序並不重要
，因此C1電容器可以是容差±20%的鉭型電容器。如果需要更嚴格的時序，可以用表麵貼裝陶瓷電容器代替C1。

選擇數字FET N1是因為其低電平柵極驅動
，使其能夠在3至5V電路中正常工作。如果替換不同的FET，則必須能夠在U1將輸出狀態更改為低電平之前完全放電C1。具體來說，它應該提供一個放電時間（5RDSONC1） 小於 50 毫秒。如果需要盡可能短的周期，可以通過移除C1將U10配置為1Hz穩定多諧振蕩器（使N1的漏極連接到U3的引腳1）。
