智能壓力傳感器的特點

測量範圍和功能都得到了擴展
，符合參數的測量及各種不同要求的測量都可以實現。

靈敏度和測量精度得到了提高
，微弱信號測量，各種校正和補償都可以進行，也可以存取測量數據。

測量的穩定性和可能性得到提高
，並不受外界幹擾
，對測量有選擇性地進行
，智能壓力傳感器高性能化。

能夠自我診斷
，對故障部位能準確鎖定，故障狀態迅速識別。也能實現用硬件不能實現的功能。

輸出形式和數字通信接口等很多
，具有多樣性。

智能壓力傳感器或是壓力傳感器智能化，是都具有檢測和信息處理功能的傳感器。

智能壓力傳感器的采集和處理數據功能

對壓力傳感器輸出信號進行預處理，這是壓力傳感器智能化之前必須要做的。由於具有種類繁多的被檢測信號
，輸出信號也有模擬量、數字量和開關量等，MD轉(zhuan)換(huan)的(de)輸(shu)入(ru)量(liang)並(bing)不(bu)是(shi)隻(zhi)由(you)壓(ya)力(li)傳(chuan)感(gan)器(qi)輸(shu)出(chu)壓(ya)力(li)傳(chuan)感(gan)器(qi)輸(shu)出(chu)信(xin)號(hao)組(zu)成(cheng)的(de)
，還(hai)必(bi)須(xu)要(yao)對(dui)電(dian)路(lu)將(jiang)傳(chuan)感(gan)器(qi)輸(shu)出(chu)信(xin)號(hao)轉(zhuan)換(huan)成(cheng)統(tong)一(yi)的(de)電(dian)壓(ya)信(xin)號(hao)或(huo)周(zhou)期(qi)信(xin)號(hao)進(jin)行(xing)預(yu)處(chu)理(li)。

采集數據。壓力傳感器信號經過與處理成為A／D變換器所需要的點模擬信號，依賴於模擬轉換器（MD）的模擬典雅的數字化將輸入信號變換為數字信號
，這些變化通過采樣、量化和編碼獲得。

數據處理。A／D轉換器轉換壓力傳感器的數據輸出信號，要根據需要加工處理所獲得的數字信號，如標度變換、非線性補償
、溫度補償和數字濾波等這些軟件處理，否則是不能直接輸入微處理機供應用程序使用。

以下幾方麵都是數據處理的內容：① 收集數據
，對所需要的信息彙總
；②轉換數據，把所需要的信息轉換成適用於微處理機使用的方式：③ 分組數據
，對數據有效分組
，這種分組是按有關信息進行的
；④ 組織數據，為了便於處理和對誤差進行修正，要對數據進行整理或是用其它方法安排；⑤ 計算數據
，為得到進一步的信息，要對數據進行各種算術和邏輯運算
；⑥存儲數據，對原始數據和計算結果要保存好
，以便以後使用；⑦搜索數據。將結果通過提供有用格式的信息
，按用戶的要求輸出。

以51單片機為核心智能壓力傳感器的設計

總體結構設計、敏感元件設計、chuanganqigongyishejiheruanjianshejidengshizhinengyalichuanganqishejidezhuyaoguocheng，shigenjuduizhinengyalichuanganqitichudejishuzhibiaojinxingshejide。benpianwenzhangzuozhecongduizhinengyalichuanganqidezongtijiegoushejiheruanjianshejizheliangfangmianzuolejieshao。

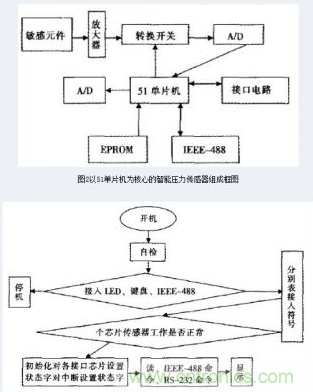

總體結構設計。半導體敏元件、放大器
、轉換開關、雙積分A／D轉換器
、單片機
、接口電路、IEEE～488標準接口、存儲器以及部分外圍電路組合在一起形成了智能壓力傳感器。

軟件設計。

控製程序、數據處理程序和輔助程序是以51單片機為核心智能壓力傳感器軟件構成的三個方麵。

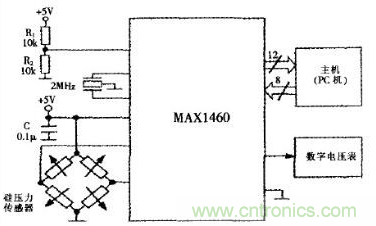

圖1 矽壓力傳感器的電路圖

功能多是智能壓力傳感器的重要特點，可采用兩種方式執行：

①所選功能的指令由用戶通過鍵盤發出
；② 自動式
，已編製好的數據采集與處理程序工作由內部功能控製程序協調，或者外部信號的接收通過IEEE--488總線進行，控製指令由智能壓力傳感器發出，再通過自校、跟蹤
、越限報警、輸出打印、鍵盤
、顯示、A／D轉換等電路和接1=I
，從而保證智能壓力傳感器有序進行工作。

根據圖2的源程序流程圖可設計：安裝好智能壓力傳感器一進行標定一將信號轉換成數字碼一存人E.PROM中一理想輸出。如圖2所示。


圖2： 智能傳感器源程序流程圖

通過對集成電路和傳感器的封接技術的利用，帶有感溫二極管的矽力敏元件與單片機
、A／D轉換器、接口電路等可由智能壓力傳感器部分混合集成和連接在一起，能自動修正和補償測試輸出的信號
，程控、運算和處理等功能整個係統中都存在
，在環境溫度變化的場合都能長期穩定。

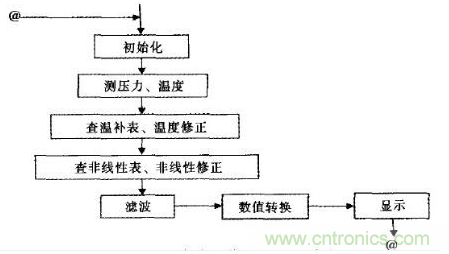

圖3：智能壓力傳感器修正、顯示流程圖

結論

智zhi能neng壓ya力li傳chuan感gan器qi廣guang泛fan應ying用yong於yu電dian子zi稱cheng或huo商shang務wu測ce量liang等deng領ling域yu，它ta能neng精jing確que地di測ce量liang各ge種zhong數shu值zhi，是shi一yi種zhong檢jian測ce壓ya力li的de智zhi能neng儀yi器qi。為wei了le使shi係xi統tong能neng直zhi接jie顯xian示shi出chu壓ya力li，智zhi能neng化hua的de完wan善shan可ke通tong過guo鍵jian盤pan控kong製zhi，這zhe就jiu是shi本ben文wen設she計ji的de目mu的de。
