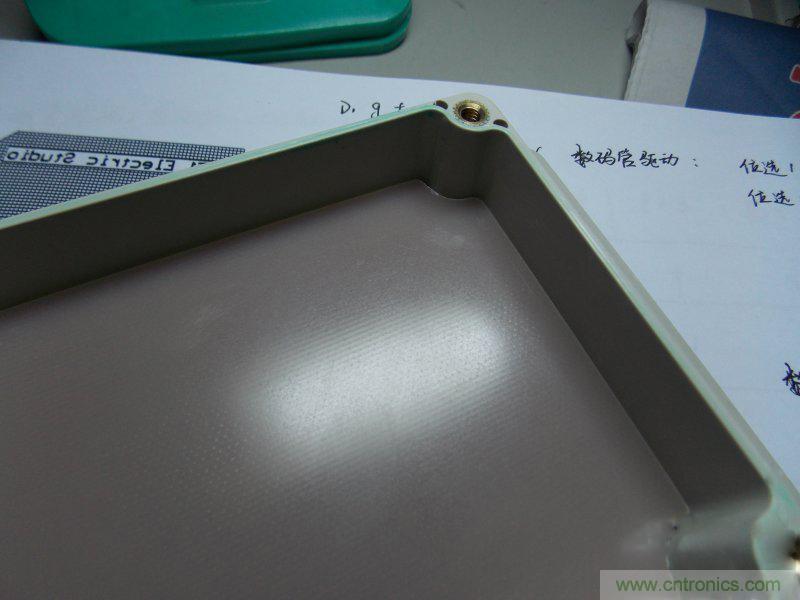

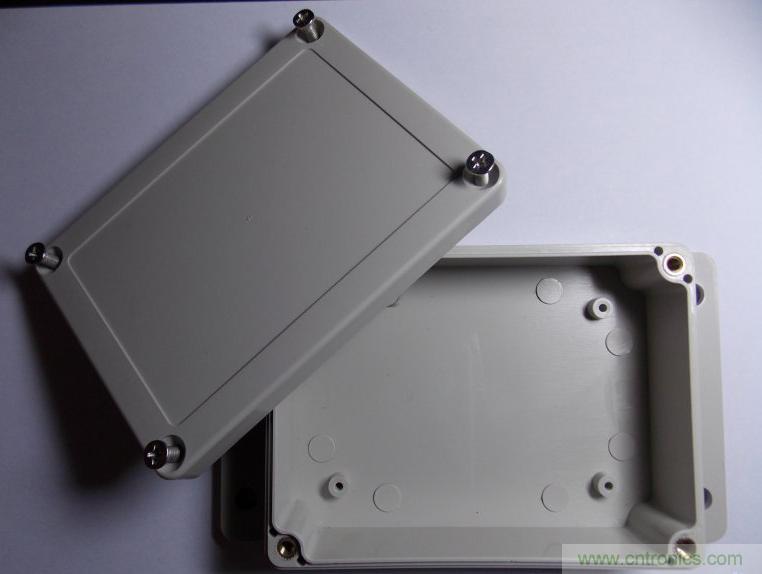

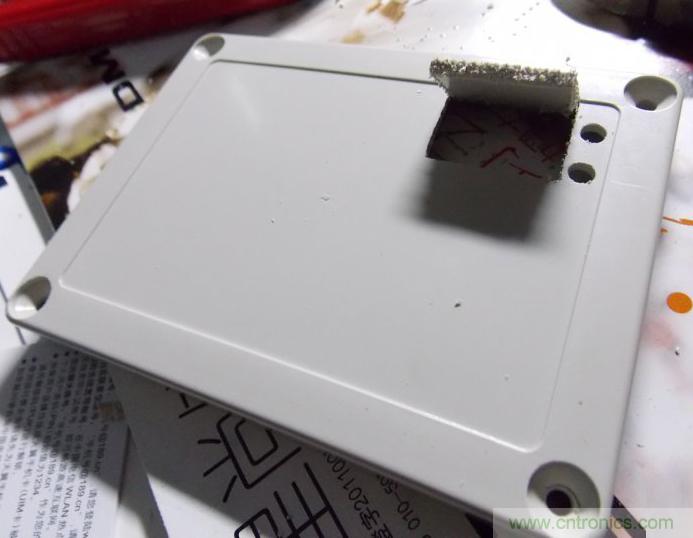

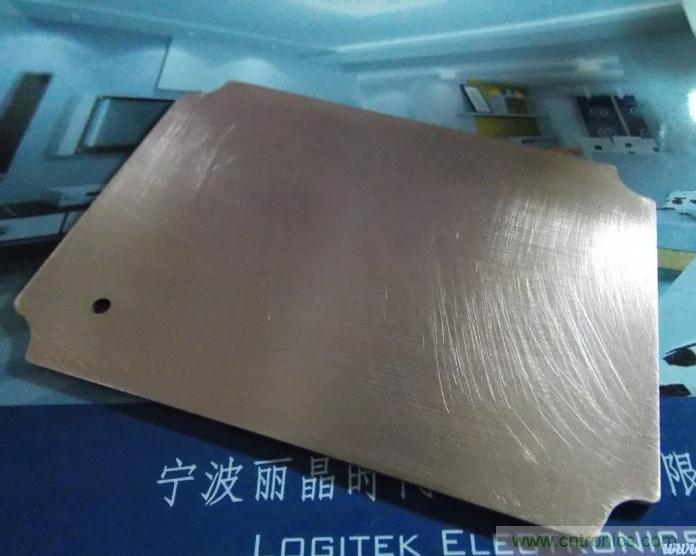

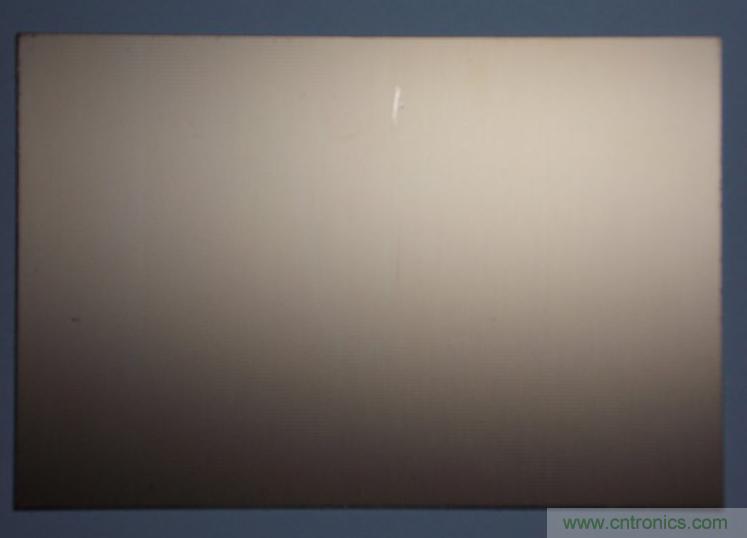

第一步：準備塑料殼體、覆銅板和其他元器件，先來兩張殼體和覆銅板的特寫

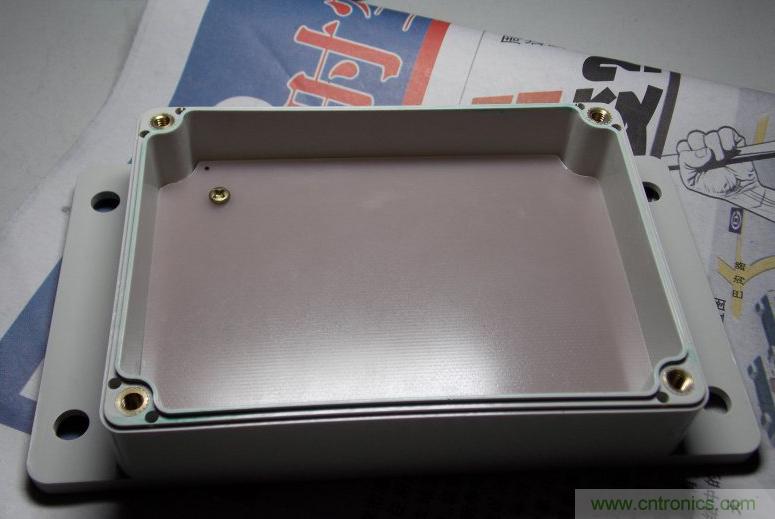

第二步：涉及到殼體組裝的手工DIY要yao注zhu意yi先xian處chu理li覆fu銅tong板ban在zai殼ke體ti內nei的de安an裝zhuang位wei置zhi
，確que定ding螺luo絲si位wei置zhi等deng因yin素su，不bu要yao等deng到dao焊han完wan元yuan件jian才cai發fa現xian不bu合he適shi
，所suo以yi，千qian萬wan不bu要yao著zhe急ji，先xian處chu理li好hao覆fu銅tong板ban再zai說shuo！


[page]

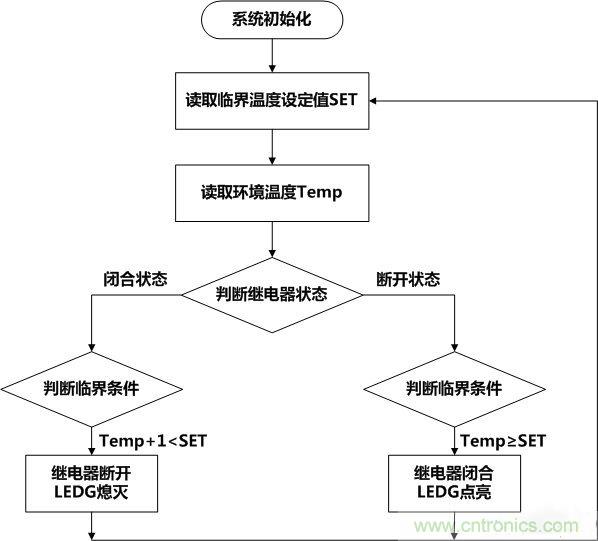

第三步：設計程序流程->編程

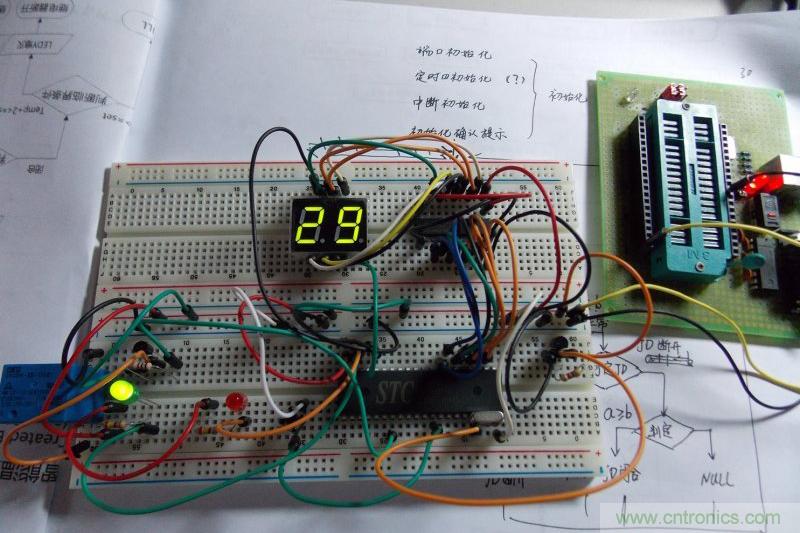

第四步：麵包板測試，程序調試，其實對於DIY來說，這一步也是很重要的
，它可以幫助你發現很多實際應用中的問題以便及時解決

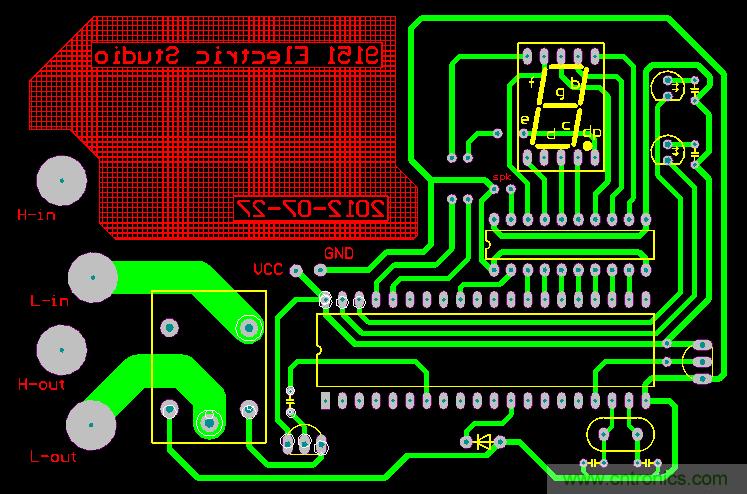

第五步：電路測試完成以後，就開始按照自己的想法設計PCB吧
，注意螺絲位置哦！

[page]

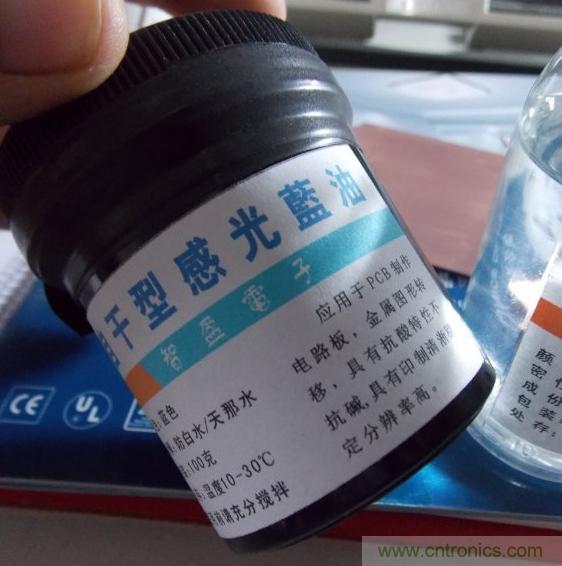

第六步：PCB設計完成後，動手做板子吧，這次我用的感光油墨法



[page]

第七步：曝pu光guang的de過guo程cheng沒mei有you拍pai照zhao，也ye許xu我wo當dang時shi太tai在zai意yi曝pu光guang時shi間jian
，太tai關guan注zhu曝pu光guang的de程cheng度du了le

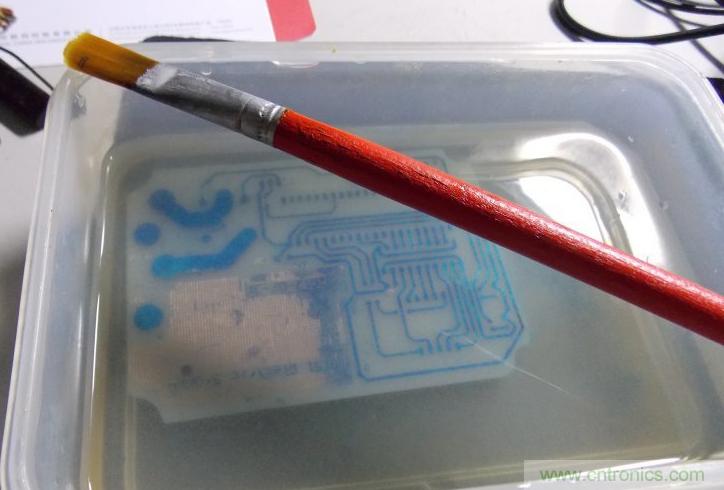

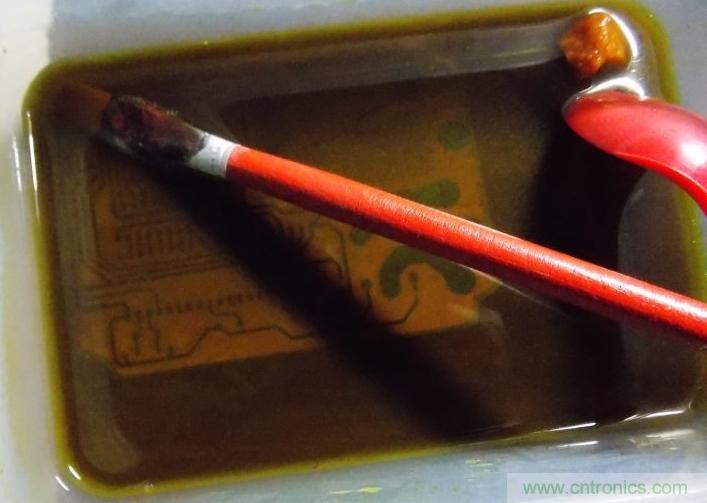

，以yi至zhi於yu沒mei有you拍pai照zhao，曝pu光guang完wan成cheng後hou就jiu開kai始shi顯xian影ying，泡pao到dao顯xian影ying液ye用yong毛mao刷shua輕qing輕qing的de刷shua
，刷shua出chuPCB後就開始蝕刻吧
，這一步也是“大快人心”的步驟


第八步：脫膜


第九步：PCB完成

[page]

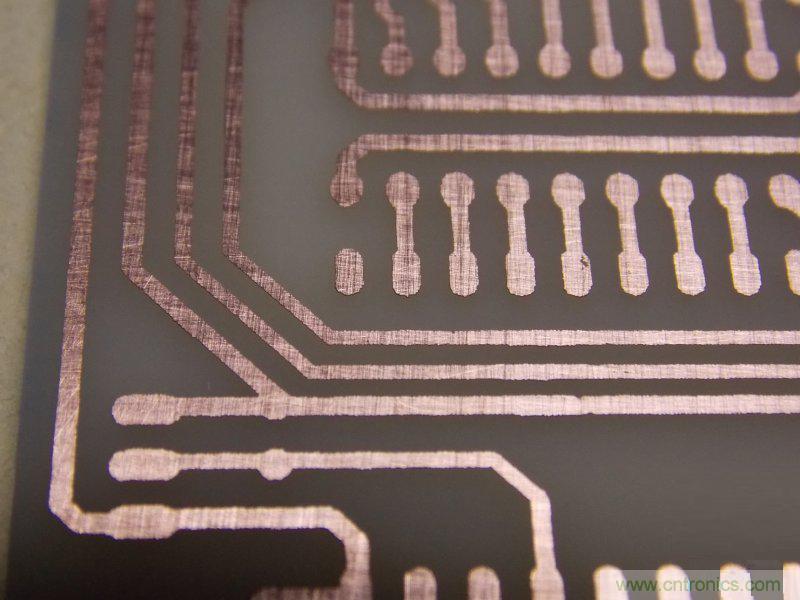

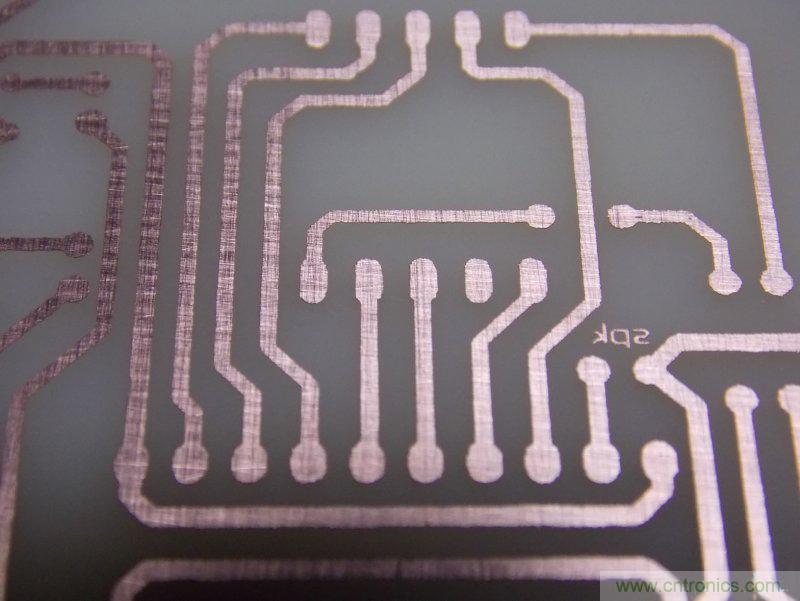

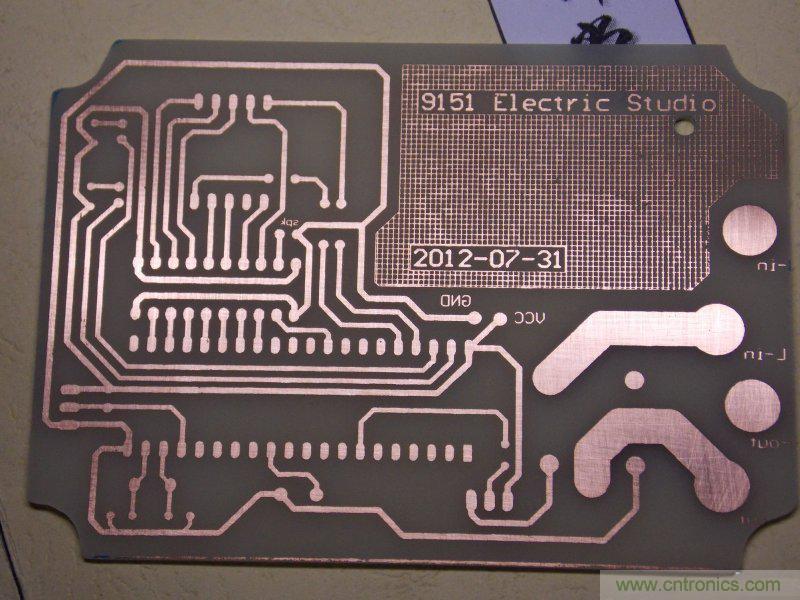

來幾張PCB的特寫吧~~

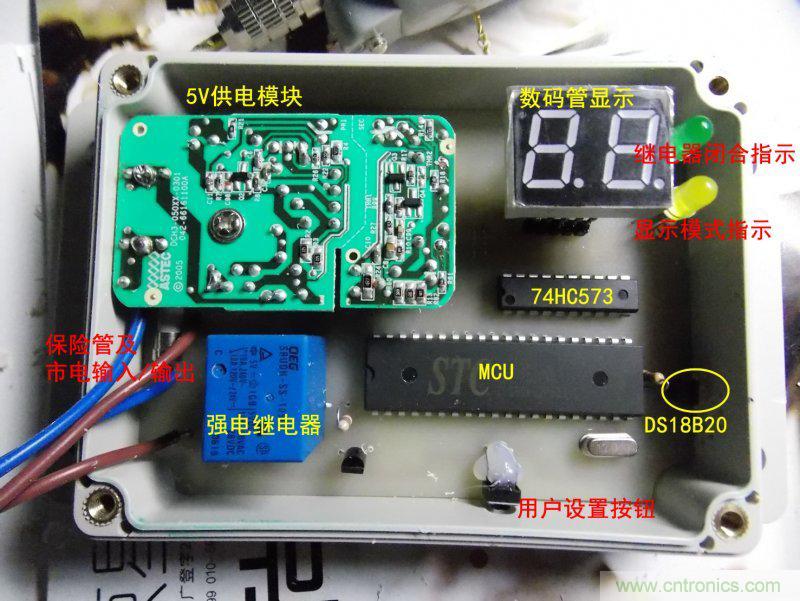

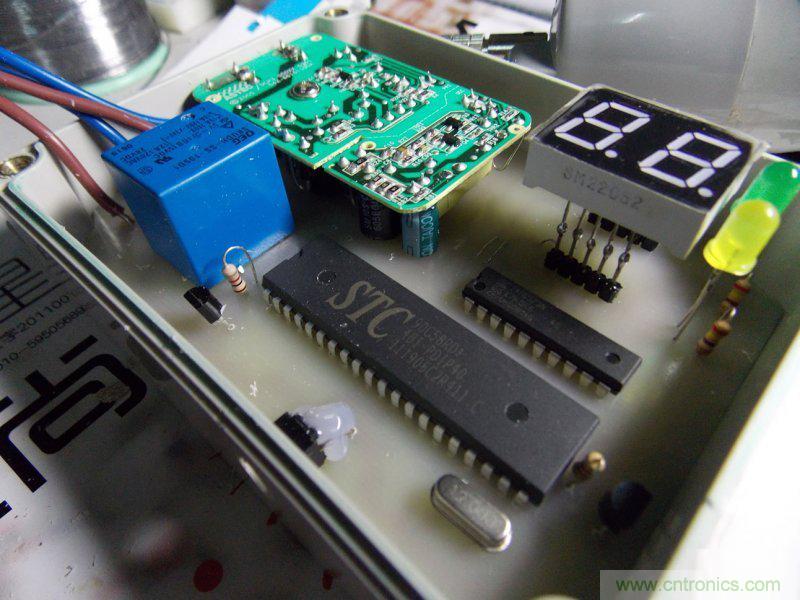

第十步：PCB完成之後，元器件的焊接也是整個DIY的重頭戲
，下麵就是將所有元器件焊接完成的效果了

[page]

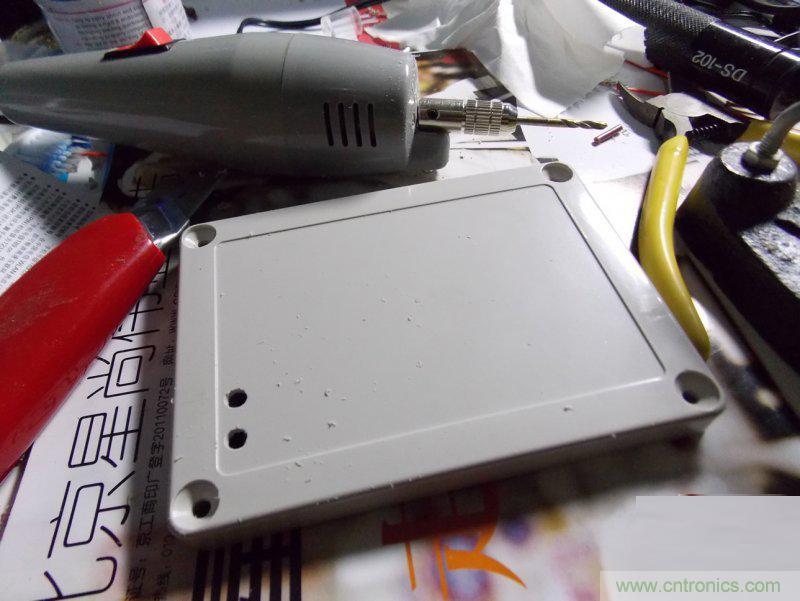

第十一步：接下來，我們要處理一下殼體了

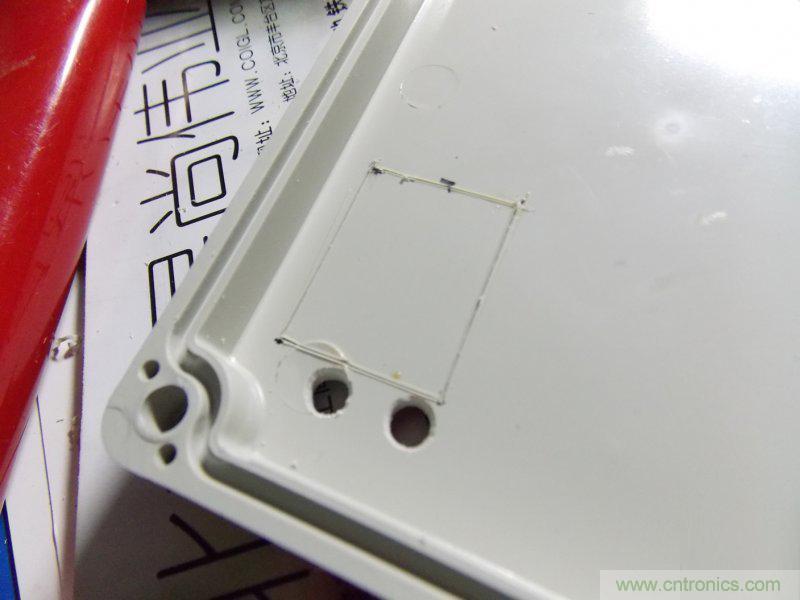

，在殼體的前麵板打出LED指示燈的孔和數碼管的顯示窗口




第十二步：打出數碼管和LED指示燈的孔之後，裝上前麵板初步看看效果

[page]

別著急~~我們還要繼續~~~

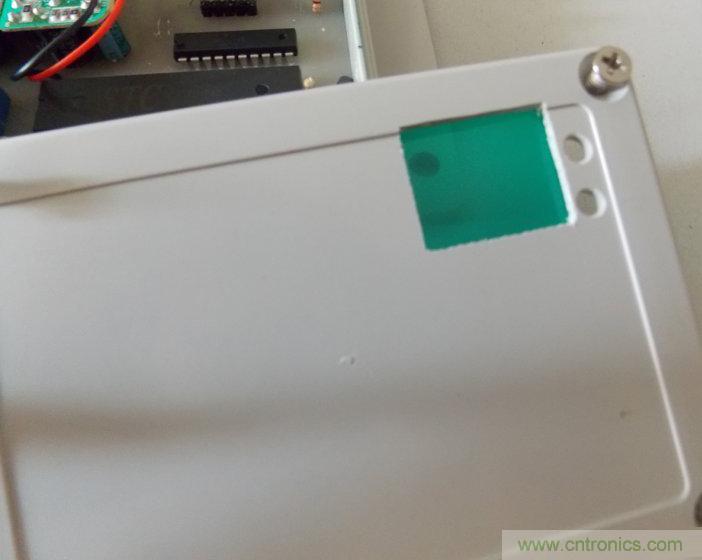

第十三步：在數碼管窗口敷上一片綠色的塑料片，看上去效果更好點



第十四步：不要以為這就完了，哈哈
，各位看官，繼續往下看吧！需要自己設計一個前麵板的圖，打印出來後貼到前麵板上，看看效果
，咋樣？好看多了！！

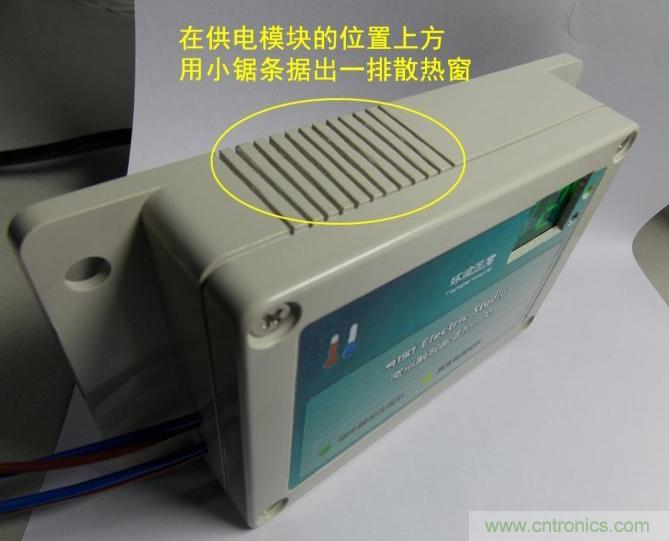

第十五步：在供電模塊位置的上方外殼用小鋸條鋸出一排散熱窗，在PCB右側DS18B20位置的外殼處開出足夠大的孔
，有利於DS18B20更加準確的檢測環境溫度

[page]

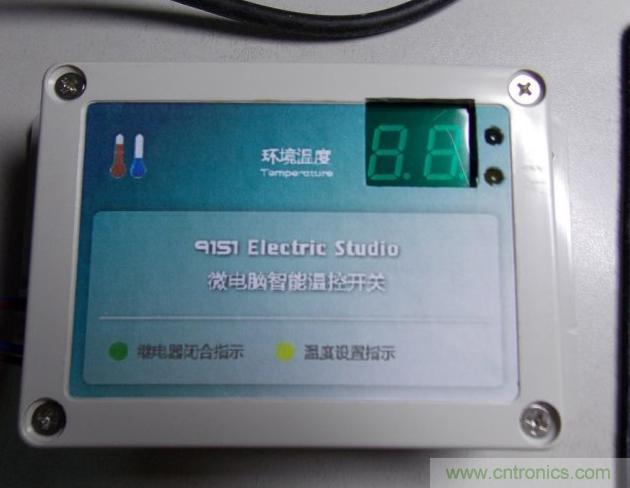

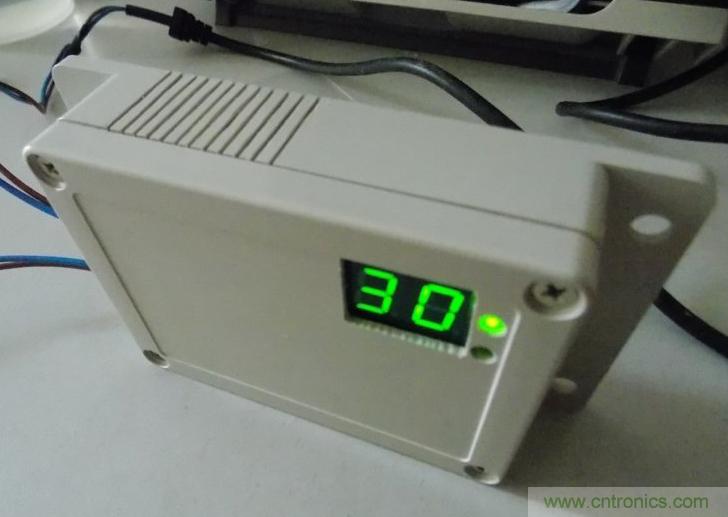

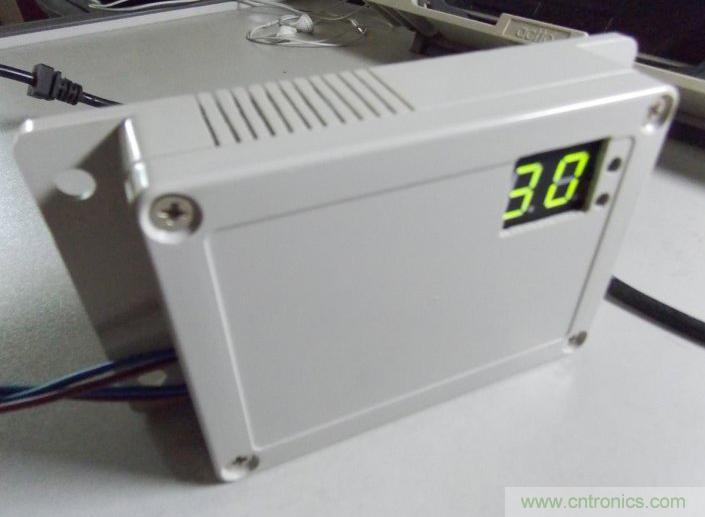

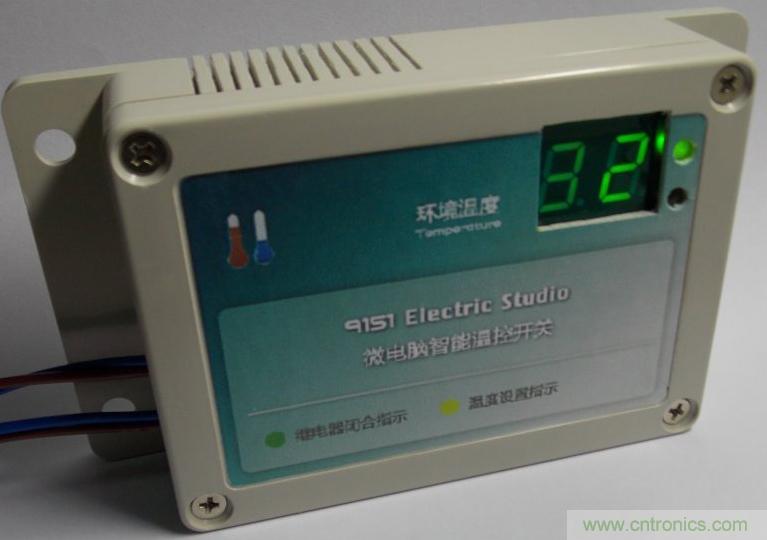

好了，這款“微電腦智能溫控市電開關”到這裏就基本DIY完成了，下麵奉上整機的效果圖，有了它，你可以將你的房間溫度精確地控製在你覺得舒服的溫度了！！（PS：下圖照片中兩位數碼管亮度差異是由於數碼管的動態掃描顯示遭遇相機的快門速度快的緣故

，實際應用中肉眼是不會覺得亮度差異的）
