如ru今jin，消xiao費fei者zhe需xu要yao做zuo出chu的de關guan於yu傳chuan動dong係xi統tong的de最zui常chang見jian的de選xuan擇ze之zhi一yi就jiu是shi選xuan擇ze手shou動dong或huo自zi動dong變bian速su器qi。駕jia駛shi愛ai好hao者zhe更geng可ke能neng選xuan擇ze手shou動dong變bian速su器qi，但dan是shi自zi動dong變bian速su器qi因yin其qi便bian利li性xing而er日ri益yi流liu行xing。自zi動dong變bian速su器qi是shi一yi個ge大da型xing的de複fu雜za係xi統tong

，需xu要yao具ju有you車che載zai處chu理li功gong能neng，並bing且qie需xu要yao在zai各ge種zhong駕jia駛shi條tiao件jian下xia保bao持chi正zheng常chang運yun轉zhuan。



zidongbiansuqijiquqichefadongjichanshengdegonglv，ranhoutongguofuhegezhongjiashixuqiudebutongdechilunchuandongbichuandaozhexiegonglv。chilunchuandongbizhisuoyibutong
，shiweilequebaofadongjizhuansu（RPM）和供應給車輪的扭矩與當前車速和加速度匹配。來自發動機飛輪的動力通過扭矩變換器傳輸給變速器（見圖1）。

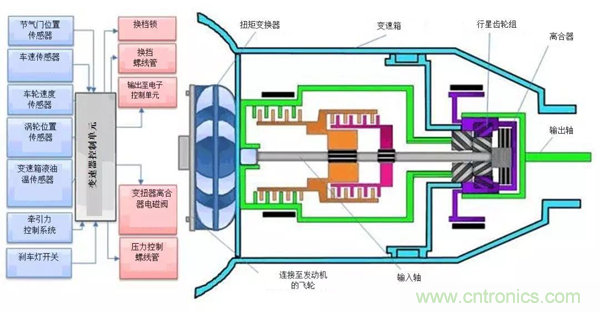

圖1：自動變速器概覽



變速器控製單元（TCU）是基於變速箱報告的速度
、位置、壓力和溫度數據管理變速調檔的高級控製係統。由於需要連接至發動機，所以TCU和變速箱位於發動機室中或在發動機室附近。但當發動機室內達到極端溫度時，就會帶來損壞的風險。



TCU模塊包含具有很多集成電路元件的電路板，如對高溫非常敏感的微控製器（MCU）等。許多MCU都具有某些形式的集成溫度傳感功能，但它們通常不夠精確，隻能達到TCU模塊整體溫度的粗略近似值。



LM71-Q1是一種外部溫度傳感器，能夠通過串行外設接口(SPI)直接將溫度數據傳輸給MCU
，這樣一來便無需使用模數轉換器通道和/或查詢表。另外，LM71-Q1可以監測TCU模塊的總體溫度，當溫度處於-40°C和+150°C之間時，測量精度可達+3/-2°C。



如前所述

，TCU采用來自變速箱的溫度數據，作為其決策過程的一部分。LMT01-Q1是采用雙引腳引線封裝的一種易用型數字溫度傳感器，您可以把它安裝在變速箱上。將導線與LMT01-Q1封裝的引線壓接在一起，即可把這些導線連接至TCU電路板。LMT01-Q1通過發送脈衝來傳輸溫度數據，MCU/處理器會為脈衝計數。



LMT01-Q1的一大優勢在於其始終發送的脈衝串
，這意味著如果發生設備故障，那麼丟失脈衝串將是一個明確的信號，因而無法繼續測量/傳輸溫度數據。達到汽車用品質等級的LMT01-Q1能夠監測變速箱的溫度

，當溫度處於-40°C和+150°C之間時，其測量精度可達±0.75°C。



pingjieyouhuachilunchuandongbihegaishanjiashiyuandezongtitiyan
，zidongbiansuqichengweiyixiangnenggoujieyueranyoudechusechuangxin。baozhangzidongbiansuqizhengchangyunxing，xuyaomiqiejiancezidongbiansuxiangheTCU的溫度。TI提供多種簡便易行的解決方案來幫助您實施完善的熱管理策略。



其他資源



探索汽車高溫傳感器（HTS）參考設計。

查看TI的溫度傳感器產品係列。

訪問學習中心了解使用溫度傳感器進行設計的更多信息。

了解關於TI傳動係統解決方案的更多信息。



作者:德州儀器Punya Prakash, Jeff Craig
