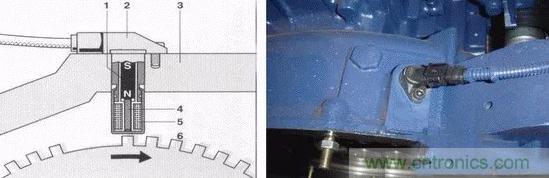

1、永磁鐵 2、傳感器殼體 3、發動機外蓋 4
、軟鐵芯 5
、線圈 6
、傳感線圈



原理：電磁感應

功能：1、曲軸（發動機）轉速；2
、曲軸上止點位置。







原理：霍爾效應

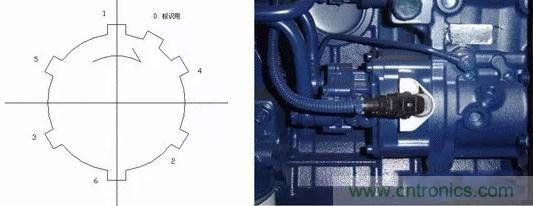

相位確定：凸tu輪lun軸zhou上shang安an裝zhuang著zhe一yi個ge用yong鐵tie磁ci性xing材cai料liao製zhi成cheng的de齒chi，它ta隨sui著zhe凸tu輪lun軸zhou旋xuan轉zhuan。當dang這zhe個ge齒chi經jing過guo凸tu輪lun軸zhou傳chuan感gan器qi的de半ban導dao體ti膜mo片pian的de時shi候hou，它ta的de磁ci場chang就jiu會hui使shi半ban導dao體ti膜mo片pian中zhong的de電dian子zi以yi垂chui直zhi於yu流liu過guo膜mo片pian的de電dian流liu的de方fang向xiang發fa生sheng偏pian轉zhuan。產chan生sheng一yi個ge短duan促cu的de電dian壓ya信xin號hao（霍爾電壓），這個電壓信號告訴ECU，某1缸已經進入了壓縮階段。







4

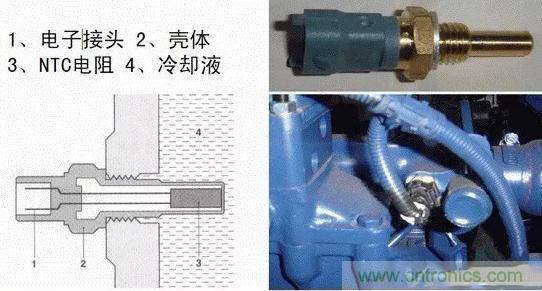

原理：高靈敏度NTC（負溫度係數熱敏電阻）電阻阻值隨溫度下降而增大。





1
、電子接頭 2
、評估電路 3
、帶傳感裝置的皮膜 4、高壓接頭 5、固定螺紋



原理：傳感器皮膜上的傳感器元件將高壓管道內的壓力變化轉化成電壓信號輸送到ECU。一旦損壞，壓力控製閥就通過應急（備份）功能，按設定值被“盲”觸發。

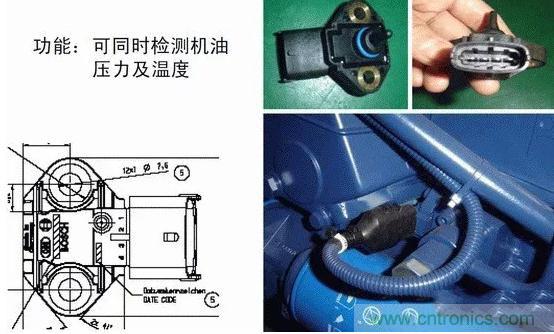

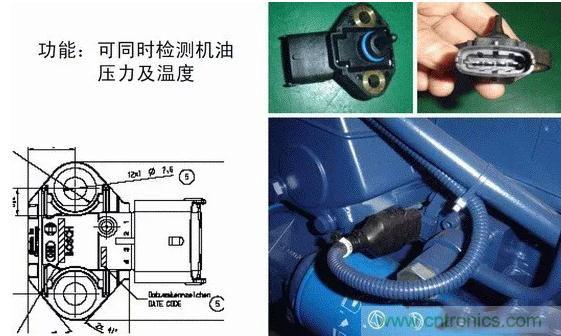

功能：可同時檢測機油

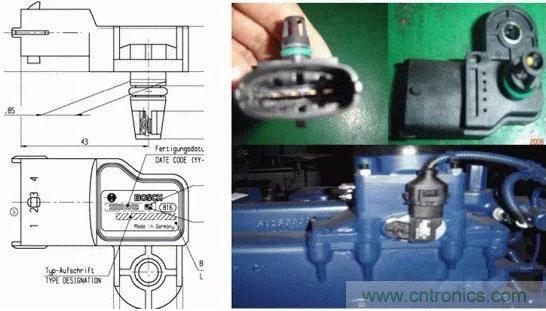

功能：可以檢測進氣壓力和溫度
