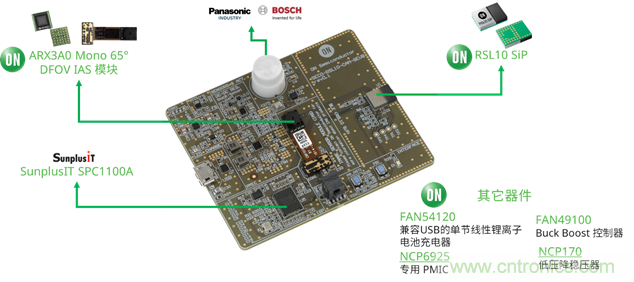

RSL10智能拍攝相機平台的關鍵特性



1）事件觸發成像



在任何基於視覺的解決方案中，大部分時間裏，相機輸出不會直接帶來有用的信息
，而持續分析這些圖像則會極大地消耗處理能力、網絡帶寬和功耗。我們加入加速度傳感器、運動傳感器、低功耗溫濕度傳感器，允許用戶設置單個或多個傳感器的觸發條件，並僅在事件觸發時捕獲圖像
，從而顯著降低係統的總功耗。



2）超低功耗



該平台所采用的器件基本上都具有超低功耗的特性，如行業最低功耗的低功耗藍牙(BLE) 係統單芯片(SOC) RSL10，單幀3 mW的ARX3A0圖像傳感器，經優化的電池管理回路，SunplusIT IoT 攝像頭圖像信號處理器(ISP)，從而使電池使用壽命超過一年。



RSL10是該平台的關鍵，它是行業中具有最低功耗同時支持藍牙5.0的多協議無線電SoC，支持低功耗藍牙和多個2.4 GHz專有協議
，提供先進的無線功能，實現行業最低功耗（深度睡眠模式為62.5 nW，接收模式為7 mW）。RSL10獲行業最高的EEMBC® ULPMark™評分（1090 ULPMark CP @ 3 V; 1260 @ 2.1 V）

，尺寸小巧，電源電壓範圍1.1至3.3 V，采用精密的雙核架構
，擁有384 K flash存儲器，支持模擬、數字雙接口
，兼容各種傳感器協議
，集成AES128加密特性以保護數據安全

，支持線上固件更新(FOTA)。



RSL10具有多種封裝形式，已在汽車、醫療等高要求的應用中得到了很好的應用。在RSL10智能拍攝相機平台中，使用的是RSL10係統級封裝(SIP)。RSL10 SIP把完整的天線方案、電源管理
、濾波以及其他無源器件集成到一個6 x 8 x 1.46 mm的微型封裝中，且通過了美國、歐洲、日本等多國認證體係，無需額外RF設計，即插即用，易於設計導入到任何智能無線互聯應用中。

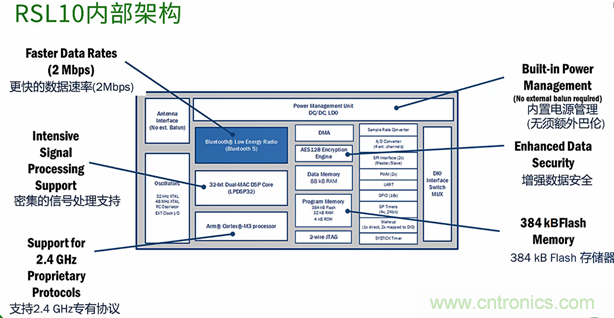

圖：RSL10內部架構



3) 卓越的圖像感知



該平台采用的ARX3A0是1/10英寸黑白圖像傳感器
，非常適合基於機器視覺的應用
，能以360幀/秒的速度實現全局快門性能
，大大減少圖像中的運動模糊
，近紅外技術則提供出色的微光特性，且小巧外形(55 x 65 mm)非常適合對空間有要求的成像應用。



4) 邊緣到雲的聯接



除了硬件套件

，安森美半導體還為該平台提供移動端App
，能通過BLE進行聯接通訊，並為相機提供邊緣到雲的聯接。該平台采用亞馬遜雲人工智能(AI)引擎進行圖像識別。



可選擇由USB供電或電池供電



在RSL10智能拍攝相機平台中，圖像傳感器和圖像處理器被設置在不同的供電軌上，以提高係統的整體性能。RSL10能在不需要時關閉成像係統


，在需要時觸發以喚醒成像係統。

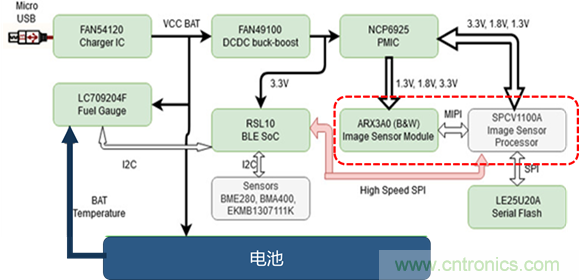

圖：RSL10智能拍攝相機平台框圖



RSL10智能拍攝相機平台如何工作
？



用戶使用APP設she置zhi傳chuan感gan器qi觸chu發fa條tiao件jian，在zai觸chu發fa前qian，圖tu像xiang傳chuan感gan器qi和he圖tu像xiang處chu理li器qi保bao持chi斷duan電dian以yi降jiang低di功gong耗hao
，觸chu發fa後hou，圖tu像xiang傳chuan感gan器qi和he圖tu像xiang處chu理li器qi會hui捕bu獲huo圖tu像xiang，然ran後hou通tong過guoBLE將圖像傳送到手機上，移動端的程序充當攝像頭網關
，用戶可在APP上查看圖像
，以作進一步分析
，也可發送到雲端

，進行圖像識別。APP可在安卓和iOS應用商店下載。



該(gai)係(xi)統(tong)還(hai)可(ke)被(bei)設(she)置(zhi)為(wei)工(gong)業(ye)物(wu)聯(lian)網(wang)網(wang)關(guan)，網(wang)關(guan)可(ke)對(dui)攝(she)像(xiang)機(ji)進(jin)行(xing)入(ru)網(wang)設(she)備(bei)管(guan)理(li)，還(hai)可(ke)將(jiang)采(cai)集(ji)到(dao)的(de)圖(tu)像(xiang)發(fa)送(song)到(dao)雲(yun)端(duan)進(jin)行(xing)分(fen)析(xi)
，用(yong)戶(hu)可(ke)通(tong)過(guo)移(yi)動(dong)應(ying)用(yong)端(duan)控(kong)製(zhi)攝(she)像(xiang)頭(tou)，也(ye)可(ke)通(tong)過(guo)雲(yun)和(he)網(wang)關(guan)遠(yuan)程(cheng)控(kong)製(zhi)攝(she)像(xiang)頭(tou)。



RSL10智能拍攝相機平台電池性能

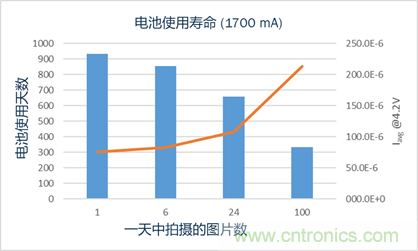

電池壽命主要取決於相機的使用情況。我們采用了1700 mA鋰電池進行測試。如圖所示，X軸代表相機一天中拍攝的圖片數，Y軸代表以天為單位的電池使用壽命
，紅色線表示各情況下的平均電流消耗。如果RSL10智能拍攝相機平台在一天中拍攝約100張圖片
，那麼1700 mA的電池可支持它使用一整年；如果每天隻拍攝1張圖片
，那麼該平台可在不使用外部電源的情況下使用近3年。



圖：電池使用壽命測試



用例



RSL10智能拍攝相機平台外形緊湊，功耗超低，具有出色的成像性能
、BLE聯接功能及環境感知能力
，適用於對電池使用壽命
、便攜性和探測空間有高要求的各種應用
，包括但不限於：



1）車艙內監控：jiachangkeyongshoujijiankonghouzuohaizidejiankangzhuangkuang。wuxujinxingchixujiankong，ershizaixuyaoshihuojinxingzhouqixingdijiankong，ruhaizicongshuimengzhongxinglaishi。shexiangtoukefangbiandifangzhizaihouzuoshang，wuxuewaidedianyuanxianhuoxianshixitong



2）安全帽攝像頭：可監控工廠工人安全。根據事件條件自動記錄傳感器的數據，在工人摔倒時發出警報



3）空貨架檢測：小型攝像頭可安裝在貨架過道上，用於缺貨檢測，並定期發送圖片到網上或雲
，店員則會定時收到進貨通知



4）自動抄表：在某種情況下，對舊表的改造會帶來許多額外的成本。采用RSL10智能拍攝相機改裝現有儀表，則可用來讀數並上傳



5）購物車掃描：幫助商店在結賬時進行庫存管理，同時確保購物車上的所有物品都已記賬



6）溫室監控：用於根據環境條件監測農作物



總結



RSL10智能拍攝相機平台使工程師能構建超低功耗
、小尺寸、帶事件觸發的機器視覺攝像頭，適用於資產管理、智能建築、工業自動化、智能農業等領域。該平台彙集了安森美半導體的多項創新

，包括提供超低功耗BLE技術的RSL10 SIP，以及基於ARX3A0 CMOS圖像傳感器的360 幀/秒(fps)heibaichengxiangdechengxiangmokuai，fuyixianjindeyundonghehuanjingchuanganqiyijidianyuanhedianchiguanli
，yongyuzidongbuhuotuxiangbingshibieqizhongdewuti。ansenmeibandaotihaitigongsuoyouxiangguanwendangyijigongju，baokuokaishixiangdao、用戶手冊、軟件手冊
，現成的套件、物料單(BoM)、原理圖
、集成開發環境(IDE)、移動APP、CMSIS-Pack等，幫助工程師加快開發。
