USB PD適配器通常采用電感-電感-電容（LLC）或準諧振（QR）反激進行隔離式DC/DC轉換。LLC的優勢在於其支持具有軟開關的功率開關，但由於其窄增益限製
，並不適用於寬輸出電壓範圍。而且，QR反fan激ji在zai不bu連lian續xu電dian流liu傳chuan導dao模mo式shi下xia工gong作zuo
，且qie在zai所suo有you輸shu出chu電dian壓ya範fan圍wei內nei都dou不bu能neng實shi現xian全quan軟ruan開kai關guan。此ci外wai
，變bian壓ya器qi漏lou感gan的de損sun耗hao限xian製zhi了le實shi際ji的de最zui大da開kai關guan頻pin率lv。當dang設she計ji人ren員yuan想xiang要yao實shi現xian高gao功gong率lv密mi度du和he小xiao適shi配pei器qi尺chi寸cun時shi，上shang述shu不bu足zu就jiu給gei功gong能neng的de實shi現xian帶dai來lai了le很hen大da的de限xian製zhi。



有源鉗位反激（ACF）是一種可克服這些限製的新型諧振拓撲。與QR反激不同，ACF可實現軟開關和漏感能量回收。臨界導通模式ACF使用小型負磁化電感在整個負載範圍內實現零電壓開關（ZVS）。此外，輸出整流器可在關斷期間實現零電流開關（ZCS），這將降低整流器的反向恢複損耗，並提高電磁幹擾性能。憑借這些優點，可實現高頻率和高效率的適配器。



使用德州儀器30 W/in3、93.4％效率、100 W AC/DC適配器參考設計的電路包括基於UCC28056的前端轉換模式功率因數校正（PFC）電路
，然後是基於UCC28780的用於隔離式DC / DC轉換的ACF。圖1是參考設計的詳細係統框圖。

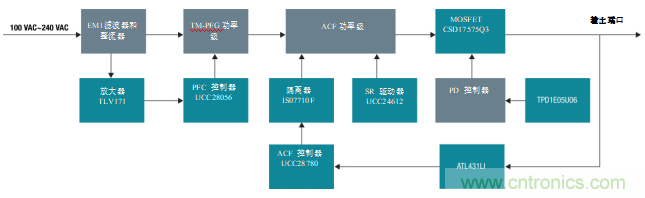

圖1：AC/DC適配器參考設計係統框圖



設計人員最關注的特征是無外殼的超高功率密度30 W/in3。首先，臨界導通模式ACF可以實現高開關頻率，使得RM8內核可用於變壓器。而且，由於具有超高轉換器效率，無需使用散熱器，從而既節省了空間，也提高了功率密度。圖2所示為AC/DC適配器參考設計電路板。

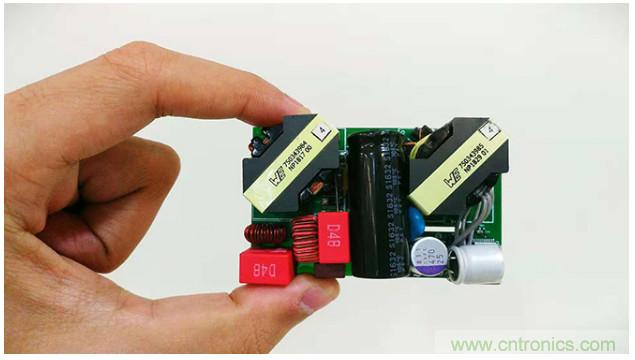

圖2：AC/DC適配器參考設計電路板



設計師關注的另一重要特征是該設計的高效率。UCC28780實現了主開關的ZVS和次級整流器的ZCS。次級諧振配置形成初級電流波形，從而降低初級均方根（RMS）電流並顯著改善同步整流器操作。氮化镓場效應晶體管用於ACF初級側開關，以提高效率，因為它們具有較小的寄生參數。通過在5 VOUT和9 VOUT下關閉PFC級，可進一步提高效率。圖3所示為參考設計的平均效率曲線。

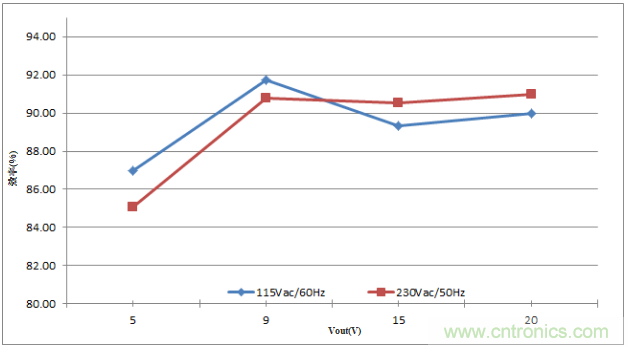

圖3：AC/DC適配器參考設計平均效率曲線



總之，100 W AC/DC適配器參考設計為USB PD適配器提供了完整的解決方案

，適用於任何100 W應用。高效率和高功率密度使該適配器具備更強大的性能且更加便攜。
