由於相應理論技術文章有很多介紹MOSFET參數和性能的，這裏不作贅述，隻對實際選型用圖解和簡單公式作簡單通俗的講解。另外，這裏的功率MOSFET應用選型為功率開關應用，對於功率放大應用不一定適用。不正之處，希望大家不吝指正。



功率MOSFET的分類及優缺點



和小功率MOSFET類似，功率MOSFET也有分為N溝道和P溝道兩大類
；每個大類又分為增強型和耗盡型兩種。雖然耗盡型較之增強型有不少的優勢（請查閱資料，不詳述），但實際上大部分功率MOSFET都是增強型的。（可能因為實際的製作工藝無法達到理論要求吧，看來理論總是跟實際有差距的
，哈哈）



MOSFET是電壓控製型器件，三極管是電流控製型器件

，這裏說的優缺點當然是要跟功率三極管(GTR)來做比較的：優點—開關速度快、輸入阻抗高、驅動方便等
；缺點—難以製成高電壓、大電流型器件

，這是因為耐壓高的功率MOSFET的通態電阻較大的緣故。



言歸正傳，下麵來看看具體如何選型—功率MOSFET的選型



1 我的應用該選擇哪種類型的MOSFET？



前麵說了，實際應用主要使用增強型功率MOSFET，但到底該選擇N溝道的還是P溝道的呢？如果你對這個問題有疑問
，下麵的圖和注釋會讓你一目了然！

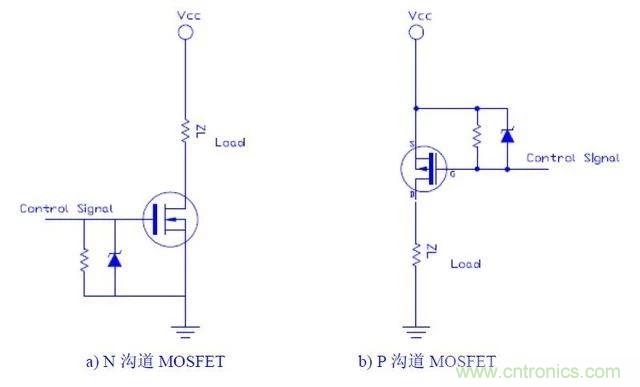

負載（Load）的連接方式決定了所選MOSFET的類型
，這是出於對驅動電壓的考慮。當負載接地時，采用P溝道MOSFET；當負載連接電源電壓時，選擇N溝道MOSFET。



2 確定額定電壓與額定電流



選好MOSFET的類型後
，接下來要做的是確定在你的設計中
，漏極和源級間可能承受的最大電壓

，即最大VDS 。MOSFET能承受的最大電壓會隨溫度變化
，這是我們工程師在設計時必須考慮到的，必須在整個可能工作溫度範圍內測試電壓變化範圍。



接下來
，說點實際的：



MOSFET在關斷瞬間，會承受到最大的電壓衝擊，這個最大電壓跟負載有很大關係：如果是阻性負載，那就是來自VCC端的電壓，但還需要考慮電源本身的質量
，如果電源質量不佳，需要在前級加些必要的保護措施；如果是感性負載，那承受的電壓會大不少，因為電感在關斷瞬間會產生感生電動勢（電磁感應定律）
，其方向與VCC方向相同（楞次定律）
，承受的最大電壓為VCC與感生電動勢之和；如果是變壓器負載的話
，在感性負載基礎上還需要再加上漏感引起的感應電動勢。
