一
、簡單的線路判斷和接法



機殼上公有6個接線柱，分別為：主繞組的兩個腳、副繞組的兩個腳、離心開關的兩個腳。主繞組接220V；副繞組串聯運行電容後與主繞組並聯；啟動電容串聯離心開關後與運行電容並聯。比如1.5KW的電機
，主繞組阻值1Ω；副繞組2Ω；離心開關0Ω
，用萬用表可以測量分辨出來。

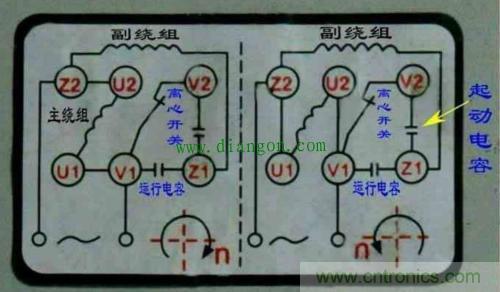

上圖為主副繞組接線方式
，及改變轉向的兩種連接方法，單相電動機一般副繞組電阻值比主繞組略大。即用萬用表R檔測量電阻大的為副繞組線圈，小的為主繞組線圈。電容30UF為運行


，200UF為起動。



二、結構原理

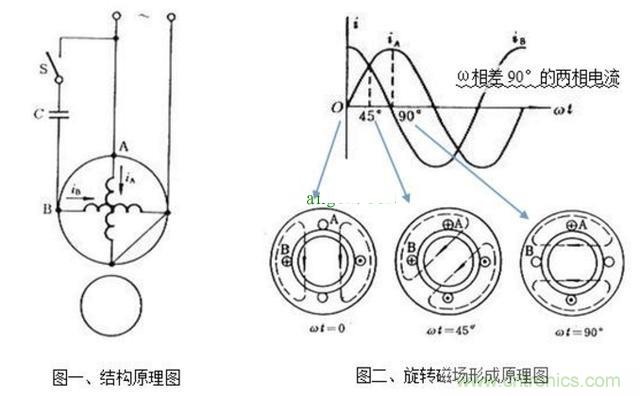

電容分相電動機的轉子繞組是澆築成型的鼠籠式，定子上饒有2組空間上相差90°的啟動繞組B和工作繞組A
，從而獲得電角度ω為90°的兩相交變電流
，保證旋轉磁場的形成條件。（如圖一所示）





三、工作原理



電容分相電動機通過電容移相作用，將單相交流電分離出另一相相位差90度的交流電，獲得兩相交變電流並分別送入2個繞組。工作原理流程如下：



定子繞組通入電角度相差90°的兩相電流→定子上形成旋轉磁場→轉子切割磁力線產生感應電流→感應電流產生旋轉磁場→轉子磁場與定子磁場相互作用→轉子轉動。





旋轉磁場形成原理見圖二



四
、接線接線原理圖

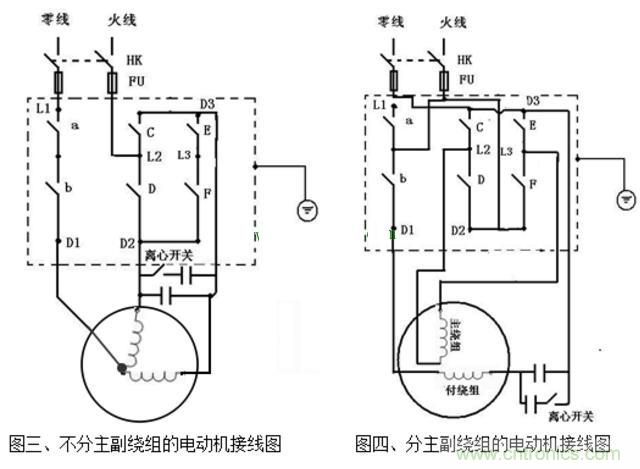

圖三為不分主副繞組的電動機接線圖
，圖四為分主副繞組的電動機接線圖。



五、使用細節



1

、啟動電容隻在電動機啟動過程中工作，當轉速達到一 定值時就及時退出。啟動電容的容量相對較大，以保證電 動機有較高的啟動轉矩。



2、運行電容隻在電動機工作時起作用，運轉電容的電容 量相對較小
，以保證有較好的運轉特性。這類電動機的二次繞組中大多串接有離心式啟動開關， 正確接線時

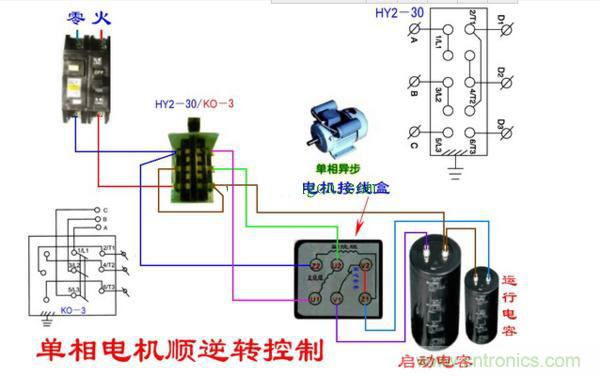

，啟動電容應和離心式開關串聯，再和運行電 容進行並聯。單相雙電容電動機的正確接線方法如圖所示。





當電動機啟動以後，一旦電動機的轉速達到額定轉速的80%左zuo右you時shi，離li心xin開kai關guan的de觸chu點dian就jiu會hui斷duan開kai
，從cong而er切qie斷duan了le啟qi動dong電dian容rong與yu電dian路lu的de連lian接jie
，此ci時shi電dian動dong機ji電dian流liu減jian小xiao，電dian動dong機ji進jin入ru了le正zheng常chang的de運yun行xing狀zhuang態tai。使shi用yong中zhong
，如ru果guo將jiang兩liang個ge電dian容rong器qi的de位wei置zhi接jie反fan
，把ba容rong量liang較jiao大da的de啟qi動dong電dian容rong與yu二er次ci繞rao組zu直zhi接jie串chuan聯lian，則ze會hui使shi二er次ci繞rao組zu因yin過guo流liu而er燒shao毀hui。

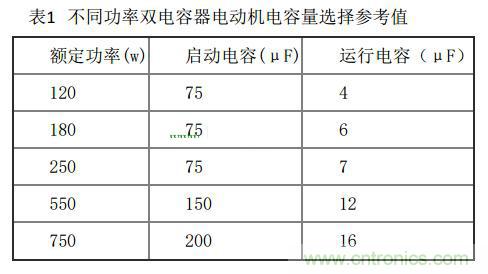

不同功率的雙電容器電動機的電容量選擇參考值如表1所列
，供參考。
