額溫槍如何順利通過EMC 靜電測試



額溫槍是新冠疫情出來的搶手貨，一槍難求。



很(hen)多(duo)方(fang)案(an)公(gong)司(si)開(kai)始(shi)加(jia)緊(jin)開(kai)發(fa)產(chan)品(pin)
，作(zuo)為(wei)專(zhuan)業(ye)服(fu)務(wu)電(dian)磁(ci)兼(jian)容(rong)的(de)雷(lei)卯(mao)電(dian)子(zi)
，特(te)意(yi)提(ti)醒(xing)開(kai)發(fa)者(zhe)額(e)溫(wen)槍(qiang)屬(shu)於(yu)醫(yi)療(liao)電(dian)子(zi)器(qi)械(xie)，在(zai)滿(man)足(zu)功(gong)能(neng)性(xing)的(de)同(tong)時(shi)
，還(hai)需(xu)要(yao)通(tong)過(guo)電(dian)磁(ci)兼(jian)容(rong)YY0505-2012的相關測試項目，比如靜電、輻射。

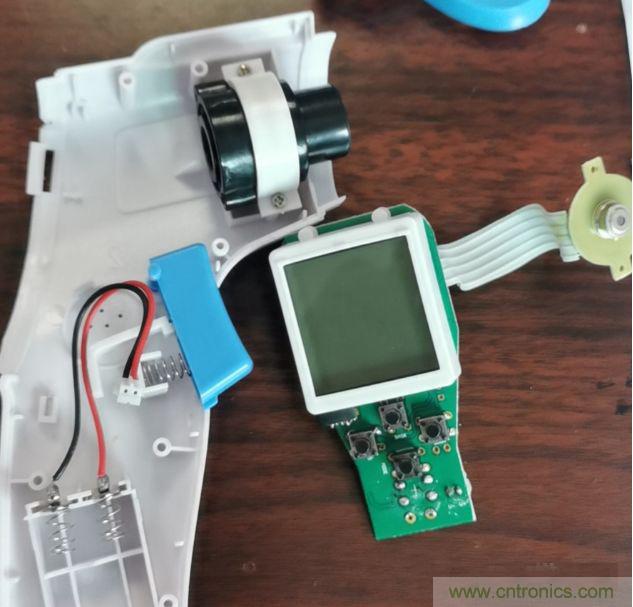

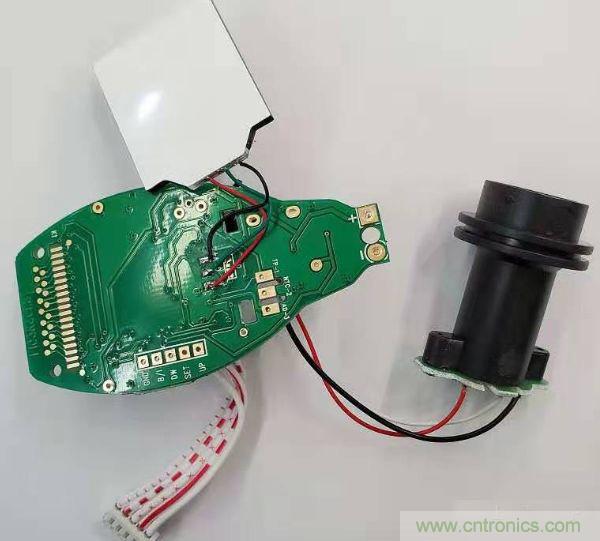

額溫槍方案



目前額溫槍集成芯片的方案大概有宏康 眾智 芯聖 中穎 賽元等廠商。

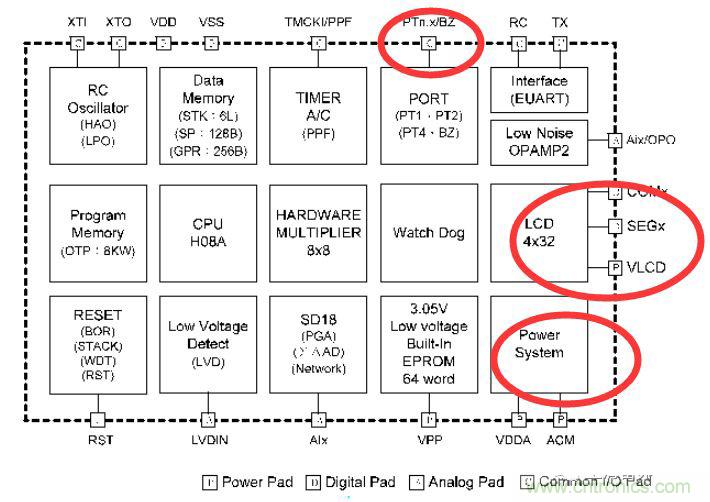

以下列舉的是大概的方案框圖，圈中部分是靜電部分需要控製的重點部位。這些部分要做好過壓EOS和 ESD的設計，保證通過EMC測試。





電源部分靜電保護

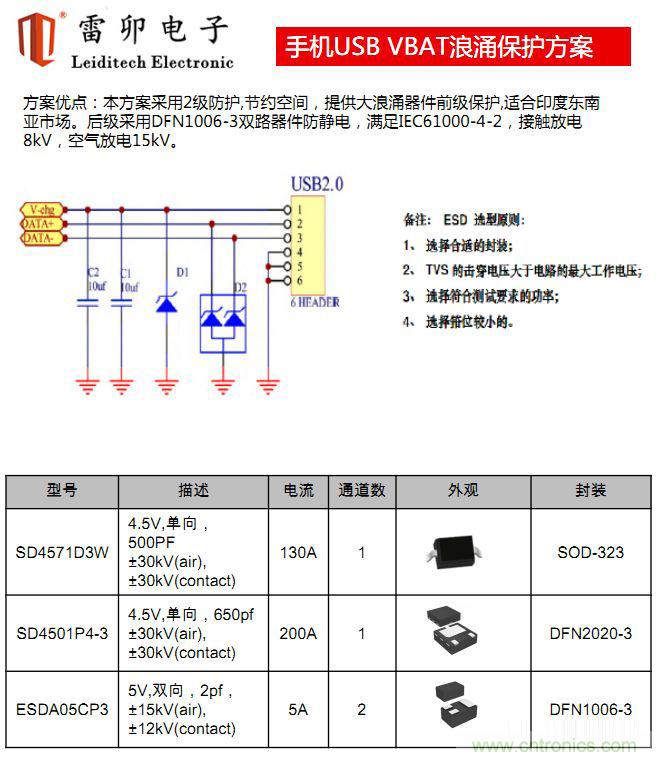

電源部分一般采用鋰電池USB可充電或者幹電池方案，靜電電路圖類似手機充電如下：

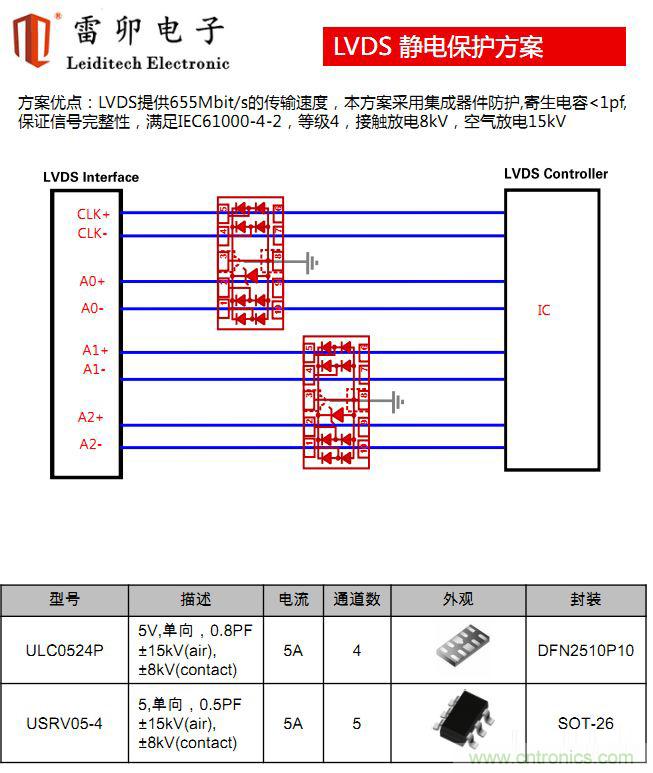

LCD部分靜電保護



LCD本身靜電防護能力是比較差的
，所以需要在接口出加ESD器件，要不然整改起來非常麻煩。推薦以下保護方案，節約體積。

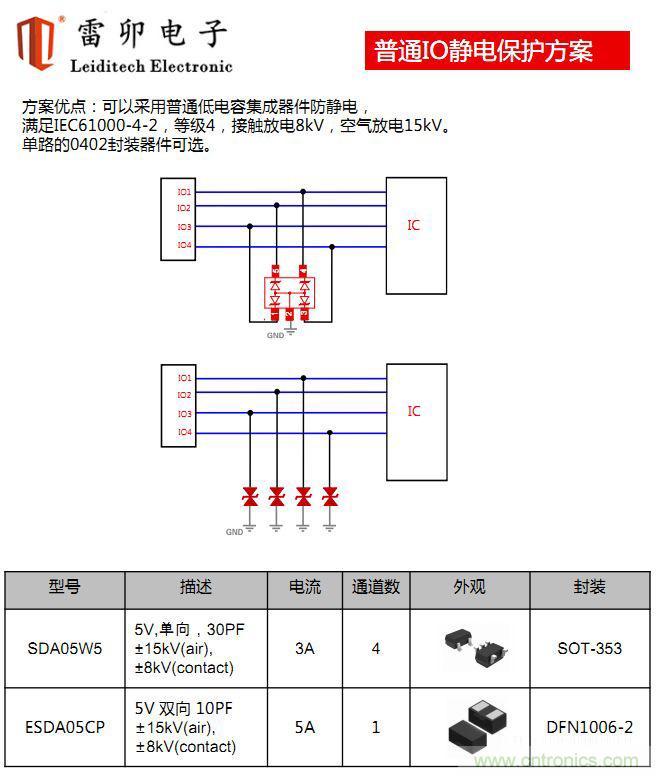

控製按鈕靜電保護



控製按鈕是低速信號
，經常動作，會有靜電產生
，可以自由選擇單路或多路集成的ESD器件。





總結



電子產品的接口防護需用過壓保護器件，很多工程師意識到要用保護器件，但由於選型不當或沒按照ESD電路PCB設計原則，造成產品靜電測試或EMC測試不通過
，產品多次驗證測試，浪費人力財力，造成產品延遲上市的事情總有發生
，或過度設計，造成成本壓力。



雷卯專業為客戶提供電磁兼容EMC的設計服務
，提供實驗室做摸底測試，從客戶高效，控本方便完成設計
，希望為更多的客戶能快速通過EMC的項目，提高產品可靠性盡力。



雷卯電子電磁兼容實驗室
，提供外圍靜電保護參考電路。



來源：上海雷卯電子。
