在RS-485節點中隔離信號和電源，為實現最佳配置
，針對小尺寸、低功耗
、數據速率、EMI和he物wu料liao成cheng本ben等deng係xi統tong要yao求qiu，帶dai來lai設she計ji上shang的de挑tiao戰zhan。光guang耦ou合he器qi等deng傳chuan統tong的de分fen立li式shi解jie決jue方fang案an存cun在zai失shi效xiao壽shou命ming方fang麵mian的de問wen題ti，而er且qie光guang耦ou合he器qi技ji術shu本ben身shen的de物wu理li特te性xing決jue定ding了le每mei通tong道dao隔ge離li的de功gong耗hao較jiao高gao
，業ye界jie就jiu這zhe些xie問wen題ti已yi有you詳xiang細xi論lun述shu。此ci外wai，光guang耦ou合he器qi技ji術shu的de成cheng本ben會hui隨sui著zhe數shu據ju速su率lv提ti高gao而er大da幅fu度du提ti高gao，製zhi造zao複fu雜za度du也ye會hui隨sui著zhe器qi件jian數shu量liang增zeng加jia而er提ti高gao。分fen立li式shi隔ge離liDC/DC轉換器的實現需要設計人員具備變壓器設計知識，能夠將隔離DC/DC轉換器的其他電源器件與變壓器匹配。設計易受這些器件相關的寄生電阻
、電感和電容影響。幸運的是，如今有了新型高集成度隔離式收發器解決方案，能夠解決這些設計挑戰。



過去七年來，ADI公司開發出了一係列創新的集成式隔離RS-485收發器
，它們集ADI公司領先的RS-485接口技術與iCoupler®數字信號隔離技術於一體，最近還結合了ADI公司的isoPower®隔離式DC/DC轉換器技術。這些隔離式收發器產品設計可用於惡劣環境下的眾多應用
，例如：工業自動化
、太陽能和風能、儀器儀表、電力線監控等。使用該係列產品的工業通信協議包括 Probus
、 Interbus、Modbus
、BacNet等。



該係列集成式隔離RS-485/422收發器根據電源鏈的係統分割，尤其是隔離總線側電壓源
，為設計人員提供最佳的集成解決方案選擇。



針對隔離RS-485節點的電源鏈分割
，ADI公司大致提供三類解決方案：



• 完全集成的信號和電源隔離RS-485/422解決方案

• 集成信號隔離和集成變壓器驅動器(部分電源鏈集成)

• 支持靈活選擇總線側電壓源的信號隔離式RS-485/RS-422收發器

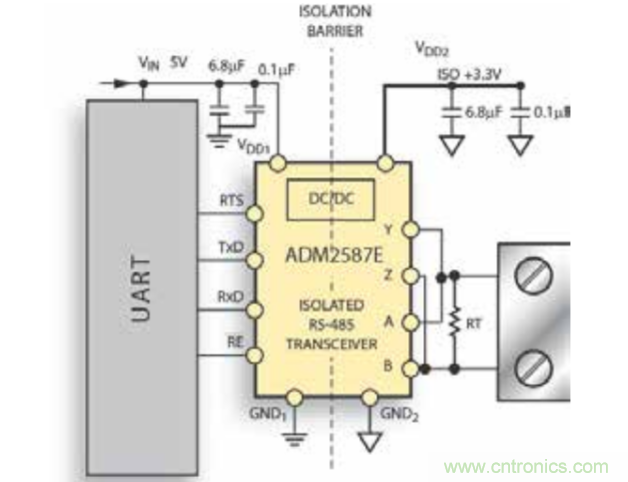

圖1顯示了ADI公司ADM2587E的緊湊配置，它是一款集成式信號和電源隔離RS-485收發器。如此高的集成度通過ADI公司的iCoupler®和isoPower隔離技術實現，二者的結合使這款產品具備出色的性能
，比傳統解決方案更易使用
、尺寸更小，相同 RS-485負載所需的輸入功率更低。ADM2587E/ADM2582E信號和電源隔離RS-485收發器采用20引腳寬體SOIC封裝，是業界尺寸最小的解決方案；也是業界首款兼容大規模表貼製造技術的集成式信號和電源隔離RS-485/RS-422收發器。對於設計時間緊迫、設計尺寸受限的客戶，這些產品堪稱理想之選。



2007年，ADI公司推出業界首款尺寸最小的Probus兼容信號隔離RS-485收發器ADM2485
，它集成變壓器驅動器

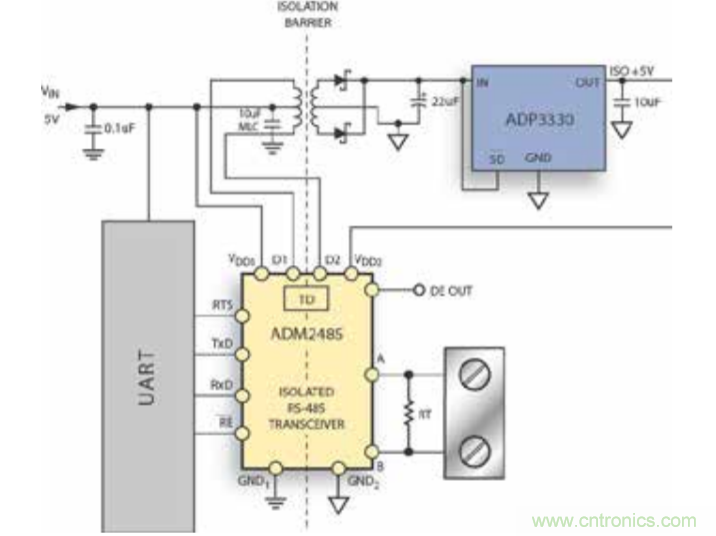

，並采用16引腳寬體SOIC封裝。ADM2485是ADI公司提供的集成變壓器驅動器功能的三款隔離式RS-485收發器中的一款。圖2顯示ADM2485驅動變壓器的原邊，向總線側電路輸送隔離電源。





圖2所示的配置具有很高的效率，5 V輸入電源下的典型效率為81%
，適合具有嚴格溫度限製的設計。外部變壓器支持DC/DC轉換器以500 kHz頻率工作，這為輻射要求非常苛刻的設計人員提供了一種低EMI解決方案。對於係統設計人員，圖1和圖2所示解決方案的主要區別在於：前者尺寸更小
、易於使用，後者則提供更高的效率和頻率更低的輻射頻譜。



在典型的可編程邏輯控製器設計中，I/O和通信端口需要多種多樣的隔離電源。這就要求定製電源，從同一變壓器內核產生多個隔離電源

，如±15 V
、5 V和3.3 V電源。這種情況下，最經濟的選擇是僅集成信號隔離的隔離式RS-485收發器，例如隔離式Probus兼容型RS-485收發器ADM2486

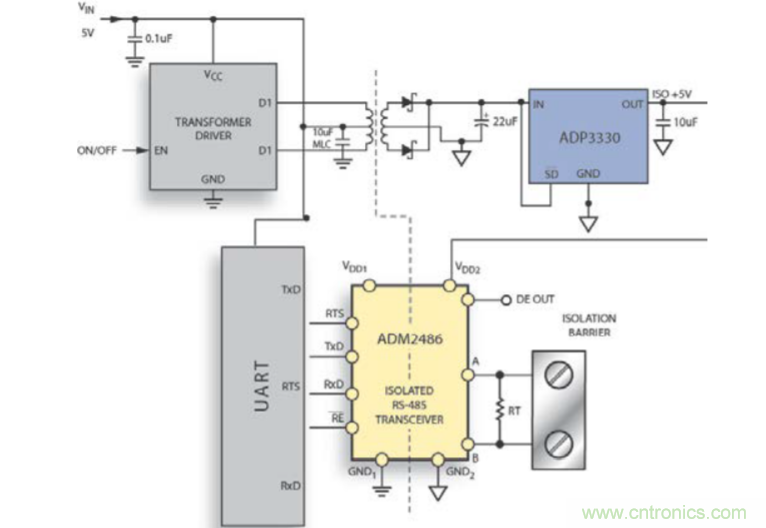

，從而既能靈活地選擇現有5 V或3.3 V隔離電源，也能利用變壓器上的單獨繞組來產生總線側隔離電壓。圖3所示為一個簡化的分立DC/DC轉換器，它說明了這種配置如何配合ADM2486收發器使用。





ADI公司的隔離式RS-485/RS-422收發器係列產品還提供最高達20 Mbps的多種數據速率
，一條總線上最多可連接256個節點，並且提供半雙工和全雙工工作模式。此外，該係列集成式隔離RS-485收發器全都通過UL
、VDE認證，CSA認證可應要求提供。根據產品的隔離額定值(2.5 kV rms或5 kV rms)，這些產品100%經過3000 V rms或6000 V rms生產測試。



ADI公司的集成式RS-485隔離收發器產品組合提供出色的靈活性和性能，能夠滿足係統設計要求

，與光耦合器方法相比具有許多優勢。成就這一切的iCoupler變壓器技術已於2001年投入量產，目前已有5億通道交付使用
，其可靠性毋庸置疑。iCoupler的使用壽命超過50年，不存在傳統的損耗問題，而後一點正是光耦合器技術的根本缺陷。
