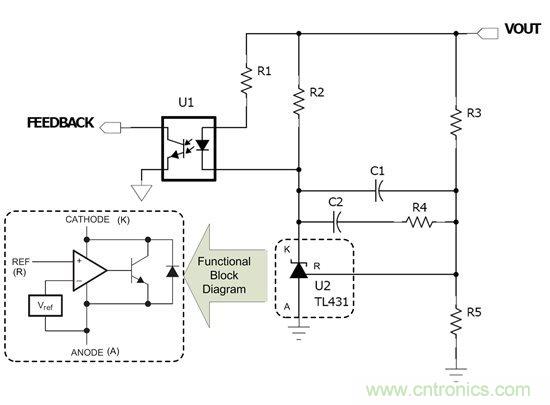

圖 1. 常用於調節隔離式電源輸出電壓的 TL431 電路。



在轉換器輸出電壓小於 5V 時，該電路開始出現一些局限性。陰極的最小推薦工作電壓等於參考電壓，標準版 TL431 為 2.5V。光耦合器內部光電發射器支持約 1.5V 的最大正向壓降。如果輸出電壓小於 4V
，則光耦合器可能無法完全正向偏置。此外，還需要為偏壓電阻器 (R1) 分配額外的電壓裕度。這可將標準 TL431 實際使用輸出電壓限定在 4.5V 以上。TL431 有 TLV431 等低電壓版本，可提供 1.25V 參考。這可為采用 3.3V 輸出驅動光耦合器提供充足的性能空間。使用該部件調節更低的輸出電壓
，需要對標準電路進行修改。



如圖 2 所示

，隻要添加一個 PNP 晶體管，就可使用低電壓 TLV431 調節小於 3.3V 的輸出電壓。在該電路中，TLV431 的陰極可驅動 PNP 晶體管的基極，其可配置為射極跟隨器。這允許光耦合器在 PNP 晶體管集電極與接地之間移動

，在這裏可為光電發射器正向壓降提供足夠的空間。由於最低陰極電壓為 1.25V
，基極至發射極典型電勢為 0.7V，因此 Q1 發射極的最低電壓約為 1.95V。這可使用 2.5V 輸出為偏壓電阻器留 0.5V 壓降。



這種簡單修改可擴展 TLV431 穩壓電路範圍，使其包含 2.5V 電軌。然而對於低於 2.5V 的輸出電壓而言，標準穩壓電路所需的修改就要複雜得多。最終，必須專門生成一個更高電壓的輔助電源軌為 TLV431 供電並驅動光耦合器。

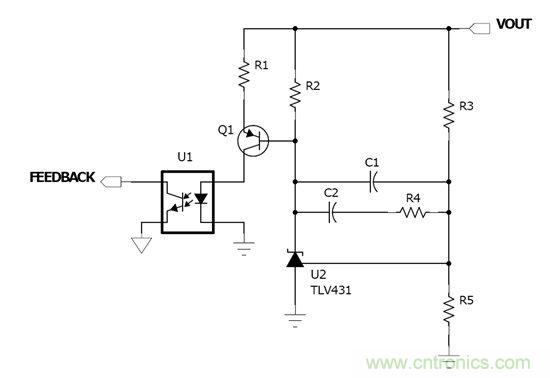

圖 2. 添加晶體管有助於 TLV431 驅動光耦合器為 2.5V 輸出接地。



如欲獲得本博客所述 TL431 及 TLV431 器件的電源實例，敬請查看 PowerLab 中的以下設計方案：



●   PMP6886 — 3 類 36V-72V 輸入 2.5V/5A 有源鉗位正向；1/16 磚型

；

●   PMP8790 — 有源鉗位正向，四分之一磚型（18Vdc-60Vdc 輸入、3.3V/12A）；

●   PMP9203 — 通用 AC 輸入；支持固定頻率工作的 5V/2A USB 適配器。
