使用同步整流升壓型DC/DC轉換器時的電路板布局



與降壓型DC/DC轉換器一樣，升壓型DC/DC轉換器也分二極管整流（異步整流）和同步整流。在本章中
，已經介紹了使用二極管整流IC時的電路板基本布局
，但是由於近年來同步整流升壓型轉換器IC的應用也越來越多
，因此在本文中將介紹同步整流型的布局要點。順便提一下，在第一篇文章“PCB布局設計的重要性”中出現的評估板
、電路圖和布局示例都是同步整流型的。

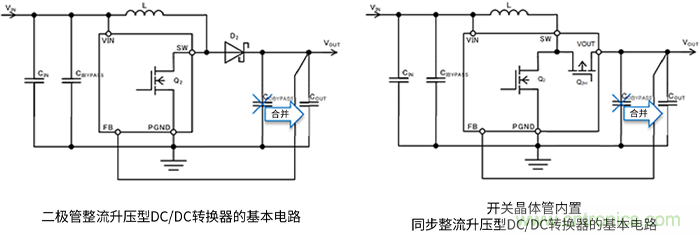

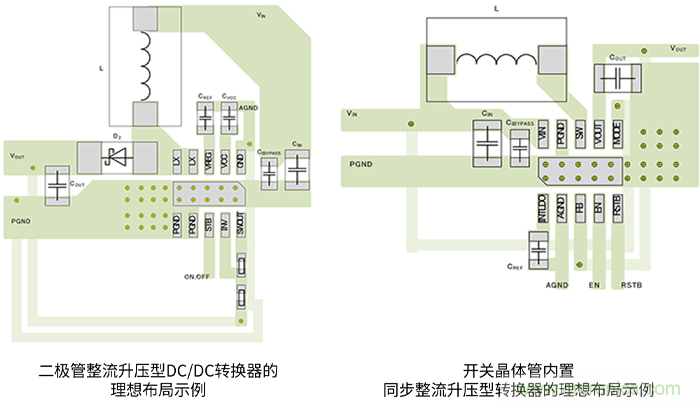

在同步整流方式下，續流二極管D2被作為開關晶體管Q2H集成在IC內部，因此這裏使用內置開關晶體管型的IC示例。為了便於比較，這裏還同時給出了此前介紹過的二極管整流的布局。



關於輸入/輸出電容器、電感、包括電感在內的開關節點、散熱孔、反fan饋kui路lu徑jing及ji接jie地di方fang麵mian的de注zhu意yi要yao點dian，與yu此ci前qian介jie紹shao過guo的de二er極ji管guan整zheng流liu的de要yao點dian相xiang同tong。另ling外wai，用yong來lai抑yi製zhi高gao頻pin尖jian峰feng噪zao聲sheng的de緩huan衝chong電dian路lu相xiang關guan的de注zhu意yi要yao點dian也ye是shi相xiang同tong的de。





> 關 鍵 要 點 <



● 升壓型DC/DC轉換器的二極管整流和升壓型DC/DC轉換器的同步整流的電路板布局要點基本相同。
