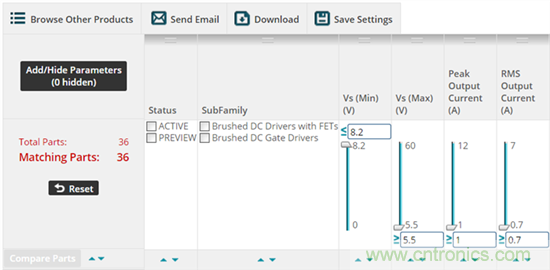

圖1：產品選型工具



buguo，suhuashuodehao
，wuyongshuruhuidailaiwuyongshuchu。suoyilijiesuoxunzhaoqijiandebutongjishuguigeshizhaodaoheshiqijiandeguanjian。zaiwomenzheyiqidedianjiqudongluntanwendazhong，wojiangzhuyaolaitanyitanzuirongyibeiwujiede電機驅動器技術規格：驅動器電流額定值。我還將檢查2個驅動電流參數，即峰值輸出電流和均方根 (RMS) 輸出電流。



峰值輸出電流是在不考慮器件及其封裝的熱限製情況下，電機驅動器能夠傳送的最大電流。這個限值通常由電機驅動器的過流保護 (OCP) 來設定（圖2）。



圖2：OCP限值（峰值輸出電流）



DRV8840數據表中的保護限值示例



在嚐試汲取的電流大於OCP的限值時
，將導致驅動級關斷。峰值輸出電流限值的一個例外情況是，電機驅動器將在OCP抗尖峰脈衝定時器期間
，在允許短時間的較高電流。抗尖峰脈衝定時器可以確保開關或輸出電容器的噪聲不會觸發OCP，並導致關斷。

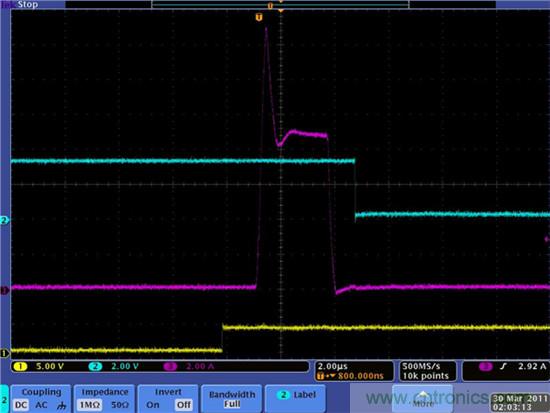

圖3中的波形顯示的是電機驅動器輸出在短路期間的典型OCP事件。黃色痕跡是輸入信號，藍色痕跡是故障輸出信號，而粉色痕跡是流經輸出級的電流。開始時
，電流快速上升。在短暫過衝後（這個過衝不對輸出級產生影響），電流被一個模擬電流限值限製在大約9A。在大約2.5µs時間後，OCP抗尖峰脈衝定時器到期
，而電流暫時停留在9A的模擬電流限值上，這個值超過了OCP限值。在這個器件上，OCP電平大約為3A。在這個點上，輸出級被禁用，電流下降到0值，故障出現。



圖3：OCP事件



RMS輸出電流是電機驅動器在固定條件下能夠支持的最大RMS（或DC）電流。通常情況下

，這些條件包括運行在標稱電壓下，環境溫度為25°C，並且使用的是標準JEDEC規格印刷電路板 (PCB)。這(zhe)個(ge)限(xian)值(zhi)通(tong)常(chang)由(you)電(dian)機(ji)驅(qu)動(dong)器(qi)的(de)過(guo)溫(wen)保(bao)護(hu)設(she)定(ding)。一(yi)旦(dan)器(qi)件(jian)超(chao)過(guo)了(le)過(guo)溫(wen)限(xian)值(zhi)，驅(qu)動(dong)器(qi)級(ji)將(jiang)關(guan)斷(duan)。這(zhe)就(jiu)確(que)保(bao)了(le)器(qi)件(jian)不(bu)會(hui)在(zai)它(ta)的(de)安(an)全(quan)工(gong)作(zuo)區(qu)以(yi)外(wai)運(yun)行(xing)。



圖4：DRV8840數據表的過溫限值
