中心議題：

• PCB的抑製電磁幹擾設計

解決方案：

• 采取一些措施設法抑製幹擾強度
• 提高單元電路本身的抗幹擾能力

印製板的設計是製作電子產品的重要一環，隨著電子技術的飛速發展
，PCB的密度越來越高，PCB設計的好壞對抗幹擾能力影響很大。如果設計不合理會產生電磁幹擾，使電路性能受到影響

，甚至無法正常工作。

一、電磁幹擾主要有

1、平行導線之間存在電感效應，電阻效應
，電導效應
，互感效應。一根導線上的變化電流必然影響另一根導線，從而產生幹擾。

2、印yin製zhi板ban上shang的de印yin製zhi導dao線xian，板ban外wai連lian接jie導dao線xian甚shen至zhi元yuan器qi件jian引yin線xian都dou可ke能neng成cheng為wei發fa射she或huo接jie收shou幹gan擾rao信xin號hao的de天tian線xian。這zhe在zai高gao頻pin電dian路lu的de印yin製zhi板ban設she計ji中zhong尤you其qi不bu可ke忽hu視shi。

3、電路中磁性元件，如揚聲器、電磁鐵、永磁表頭等產生的恒定磁場以及變壓器、繼電器等產生的突變磁場，對印製板也會產生影響。

二、抑製電磁幹擾的方法

電磁幹擾無法完全避免，但在設計印製板時可采取一些措施設法抑製幹擾強度，提高單元電路本身的抗幹擾能力，避免或減少幹擾。

1、容易受幹擾的導線布設要點

通常低電平、高阻抗端導線容易受幹擾，布線時應越短越好：輸入
、輸(shu)出(chu)端(duan)用(yong)的(de)導(dao)線(xian)應(ying)盡(jin)量(liang)避(bi)免(mian)相(xiang)鄰(lin)平(ping)行(xing)，最(zui)好(hao)加(jia)線(xian)間(jian)地(di)線(xian)，以(yi)免(mian)發(fa)生(sheng)反(fan)饋(kui)耦(ou)合(he)。平(ping)行(xing)線(xian)效(xiao)應(ying)與(yu)長(chang)度(du)成(cheng)正(zheng)比(bi)，按(an)信(xin)號(hao)去(qu)向(xiang)順(shun)序(xu)布(bu)線(xian)
，忌(ji)迂(yu)回(hui)穿(chuan)插(cha)。遠(yuan)離(li)幹(gan)擾(rao)源(yuan)

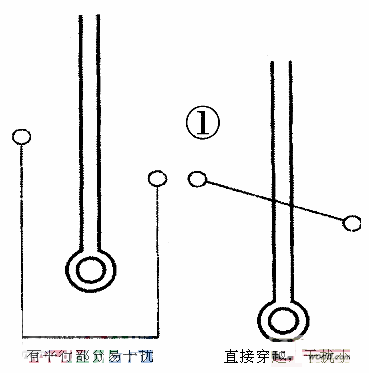

，盡(jin)量(liang)遠(yuan)離(li)電(dian)源(yuan)線(xian)，高(gao)電(dian)平(ping)導(dao)線(xian)：實在躲不開幹擾源時

，不能與之平行走線，雙麵板交又通過

，單麵板飛線過渡。如圖1所示。 2、避免導線成環

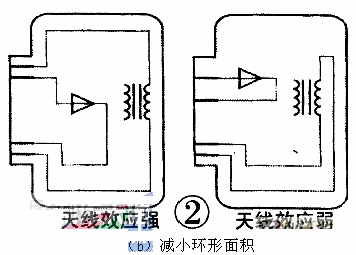

印製板上環形導線相當於單匝線圈或環形天線
，使電感效應和天線效應增強。布線時盡可能避免成環型麵積。如圖2所示。 [page]
3、反饋布線要點

反饋元件和導線連接輸入和輸出，布線不當容易引入幹擾。

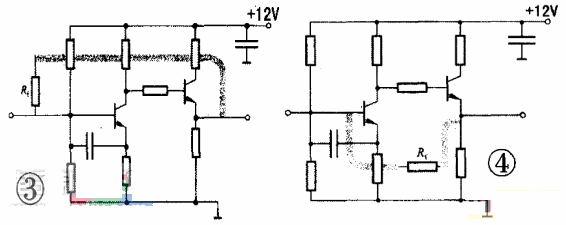

如圖3所示放大電路，由於反饋導線越過放大器基極電阻。可能產生寄生耦合
，影響電路工作。圖4所示電路的布設將反饋元件置於中間，輸出導線遠離前級元件
，避免幹擾。 4.設置屏蔽地線

印製板內設置屏蔽地線有以下幾種形式：

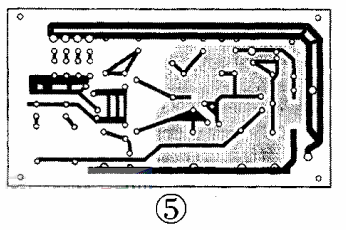

（1）大麵積屏蔽地線

如圖5所示
，屏蔽地線不能作信號地線，隻能作屏蔽用。

（2）專置地線環

如圖6所示
，環繞在輸入信號線布設地線，避免輸入線受幹擾。這種屏蔽地線可以單側、雙側
，也可在另一層。

（3）屏蔽線

高頻電路中
，印製導線分布參數對信號影響大
，且不容易進行阻抗匹配
，可局部使用專用屏蔽線連接，如圖7所示。

電容引線不能太長，尤其是高頻旁路電容不能有引線。此外
，還應注意：

（1）在印製板中有接觸器、繼電器、按鈕等元件時
，操作時均會產生較大火花放電，必須采用RC電路來吸收放電電流。一般R取1～2K，C取2.2～4.7μF。

（2）CMOS電路的輸入阻抗很高，且易受感應，因此在使用時對不用端要接地或接正電源。
印yin製zhi線xian路lu板ban是shi電dian子zi產chan品pin最zui基ji本ben的de部bu件jian，印yin製zhi線xian路lu板ban的de幹gan擾rao抑yi製zhi是shi一yi個ge技ji巧qiao性xing很hen強qiang的de工gong作zuo，同tong時shi，也ye需xu要yao大da量liang的de經jing驗yan積ji累lei。隻zhi要yao我wo們men在zai設she計ji中zhong遵zun循xun一yi些xie規gui則ze，注zhu意yi經jing驗yan和he技ji術shu的de積ji累lei和he總zong結jie，一yi定ding能neng設she計ji出chu性xing能neng優you良liang的dePCB板。
