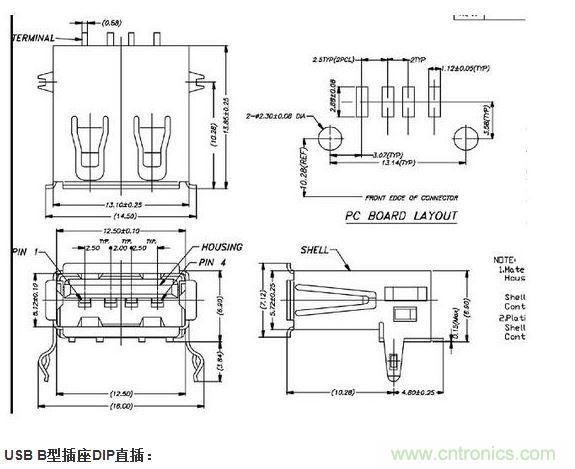

USB A型插座SMT貼片：

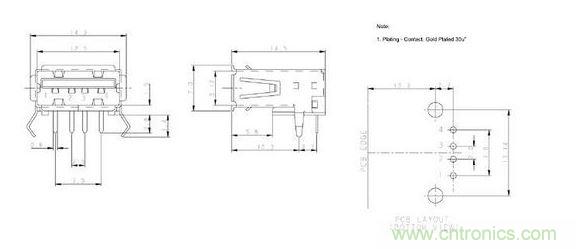

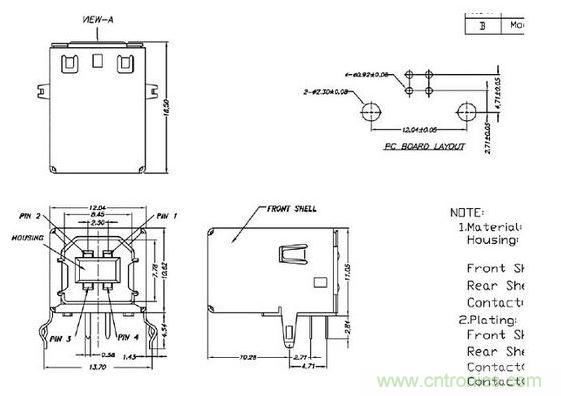

USB B型插座DIP直插：

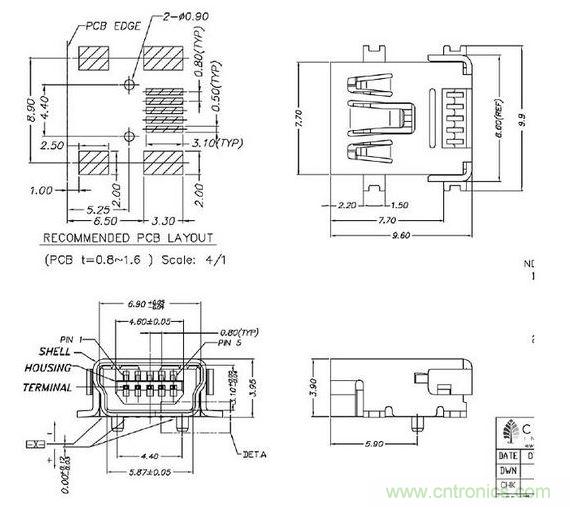

USB Mini-B型插座貼片：

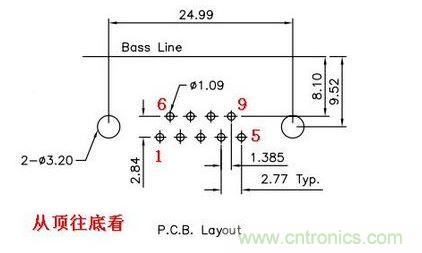

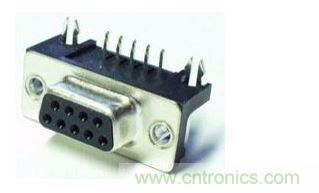

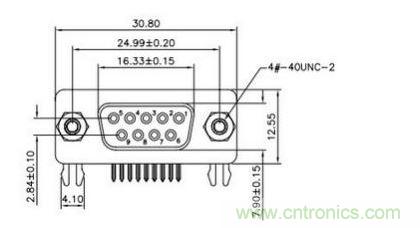

我們經常會在開發板上用到這樣的DB9串口母頭插座。它的尺寸如下：

要認真看清楚DB9母口表麵的數字標示。

通常母口的數字要與串口線上公接頭的數字對上。



作為主設備上（如計算機）的PCB板上一般放置公頭（針）
，而從設備（如開發板）一般放置母頭（孔）。這樣做的好處就是，減少主設備的接頭損壞次數，畢竟公頭比母頭還是結實很多。



連接兩個設備的串口要用串口線，由於很多設備的多樣性，所以串口線公-公、公母、母母的串口線都有
，這裏要注意，串口的2，3腳的連接，拿計算機與單片機通信作為例子
，RS232要同通信的話，PC_RXD連接MCU_TXD，PC_TXD連接MCU_RXD。直連和交叉的串口線都有，但要對應上麵這個連接關係。



串口線上基本都沒有標注2腳和3腳jiao兩liang頭tou是shi直zhi連lian還hai是shi交jiao叉cha，所suo以yi一yi個ge比bi較jiao好hao的de做zuo法fa就jiu是shi以yi後hou用yong過guo的de串chuan口kou線xian上shang都dou掛gua一yi個ge寫xie明ming直zhi連lian還hai是shi交jiao叉cha的de標biao牌pai，這zhe樣yang就jiu避bi免mian每mei次ci用yong串chuan口kou線xian都dou抓zhua瞎xia

，最zui後hou導dao致zhi串chuan口kou連lian不bu上shang。

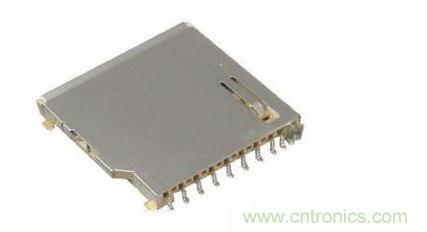

上圖是我們一般在電子市場上買到的SD卡座。其外觀尺寸圖如下：

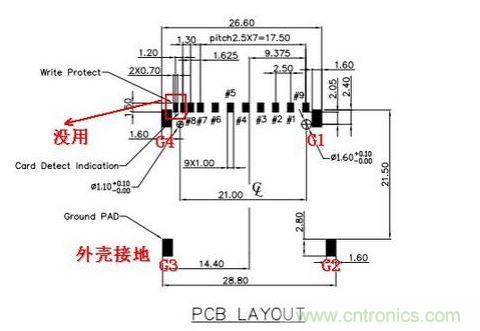

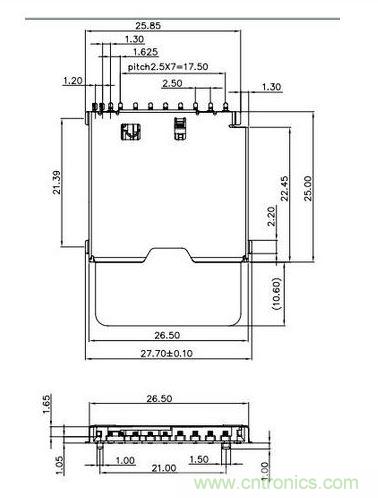

PCB尺寸圖如下：

8腳旁邊的兩個腳是沒用的，而G1
，G2

，G3，G4是固定腳，這四個腳也是與SD卡座的金屬外殼是連在一起的

，最好是接



地
，因為SD卡要用手來插拔，難免會把靜電帶到卡座上，如果這幾個固定管腳連上地的話
，靜電就會通過這幾個腳留



回地，而不會對其他功能管腳有損害。

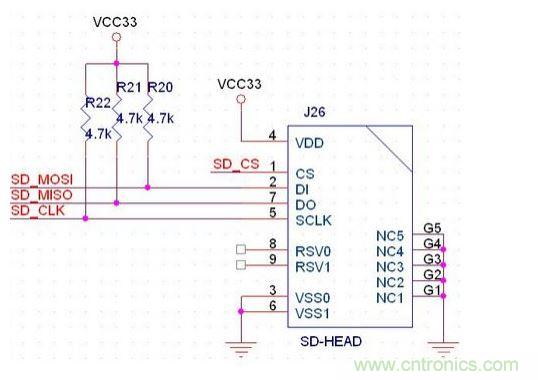

SD卡的接線圖(G5為8腳旁邊的那兩個沒用管腳)
