【導讀】對於許多係統，電源電壓必須按一定的順序施加，以防止電路損壞。過去，這項任務是通過分立電路實現的，但現代熱插拔控製器IC提供了一種替代方案，可以簡化設計並提高電源排序器的性能。

熱插拔控製器IC實現所需的電源電壓順序。

對於許多係統，電源電壓必須按一定的順序施加，以防止電路損壞。過去，這項任務是通過分立電路實現的，但現代熱插拔控製器IC提供了一種替代方案，可以簡化設計並提高電源排序器的性能。

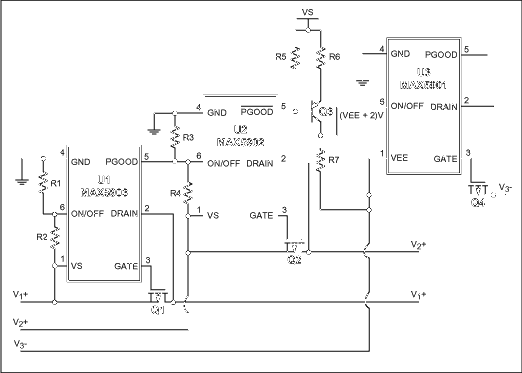

圖1所示電路為各種熱插拔應用提供上電時序
，並可擴展以控製許多其他電源電壓組合。此配置顯示三個熱插拔控製器（U1-U3），用於控製 +9V 至 +72V （V1+， V2+），以及一個 -9V 至 -100V （V ）範圍內的負電壓3-).

圖1.三個熱插拔控製器控製電源電壓出現在三個右側端子上的順序。

熱插拔控製器U1控製要啟動的序列中的第一個電源電壓。V上電1+ 直到 V 才會開始1+ 高於其預設的欠壓鎖定電平（UVLO），係統溫度低於 125°C。 當滿足這些條件時，U1 啟動序列。它緩慢增強 MOSFET Q1
，以限製流向負載的浪湧電流，從而降低負載瞬變。

當V之差1+ 和漏極（引腳 2）小於 U1 的內部閾值，它通過一個上拉電阻置位 PGOOD（引腳 5）。PGOOD用作電源，以打開序列中的下一個控製器（U2）。對每個電源電壓依次重複此過程，直到所有電源都導通。

如果控製器在上電序列期間或完全上電後遇到故障條件，例如輸入電壓低於 UVLO，則從該點開始，熱插拔控製器將關閉。隻有在排除故障後，啟動序列才會重新啟動。

正電源的 UVLO 電平通過控製器的 ON/OFF 輸入設置：

U3 和一個 n 溝道 MOSFET 控製負電源電壓。由於其ON/OFF輸入以負電壓為基準，因此U2的/PGOOD輸出從正序轉換到負時序。置位ON/OFF的電平轉換晶體管（Q3）還可以為此負控製器設置UVLO：

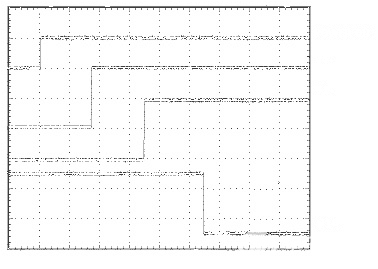

圖2顯示了V的上電順序1+， V2+ 和 V3- 當電路板插入熱插座時。上電表示電路的插入
，電源電壓V1+
、V2+和V3-上升並在插座中等待。

圖2.對於在 POWER ON 指示的時刻插入熱插座的電路板
，這些波形說明了電源電壓進入電路板的順序。
