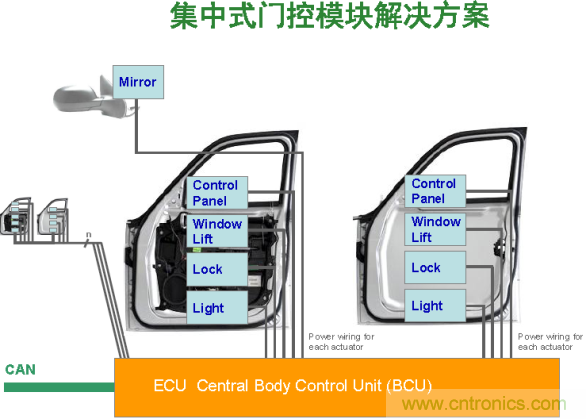

電子車門控製從廣義上分為兩種架構：集(ji)中(zhong)式(shi)控(kong)製(zhi)與(yu)分(fen)散(san)式(shi)控(kong)製(zhi)。集(ji)中(zhong)式(shi)控(kong)製(zhi)通(tong)過(guo)中(zhong)心(xin)模(mo)塊(kuai)控(kong)製(zhi)和(he)驅(qu)動(dong)車(che)門(men)中(zhong)每(mei)個(ge)負(fu)載(zai)，這(zhe)樣(yang)可(ke)降(jiang)低(di)整(zheng)體(ti)成(cheng)本(ben)，但(dan)增(zeng)加(jia)了(le)控(kong)製(zhi)器(qi)的(de)複(fu)雜(za)性(xing)
，且(qie)缺(que)乏(fa)靈(ling)活(huo)性(xing)，產(chan)品(pin)升(sheng)級(ji)換(huan)代(dai)成(cheng)本(ben)較(jiao)大(da)
；分散式控製則是每個車門內的負載由各自ECU模塊單獨控製，也可由駕駛員側ECU通過CAN/LIN總zong線xian控kong製zhi，特te點dian是shi結jie構gou簡jian單dan，互hu換huan性xing和he兼jian容rong性xing更geng好hao，升sheng級ji方fang便bian，但dan成cheng本ben偏pian高gao。安an森sen美mei半ban導dao體ti能neng為wei兩liang種zhong不bu同tong架jia構gou提ti供gong完wan善shan解jie決jue方fang案an，充chong分fen滿man足zu不bu同tong客ke戶hu的de不bu同tong需xu求qiu。

集中式門控模塊解決方案

安森美半導體為門控方案提供了廣泛的汽車元器件組合：包括從汽車級低壓降(LDO)電源產品，門鎖、車窗升降、後視鏡調節電機驅動，燈泡、繼電器驅動，汽車級智能FET
，到車載網絡（IVN）涵蓋的獨立LIN收發器
、獨立CAN收發器、FlexRay收發器以及係統級基礎芯片(SBC）。

1）LDO產品

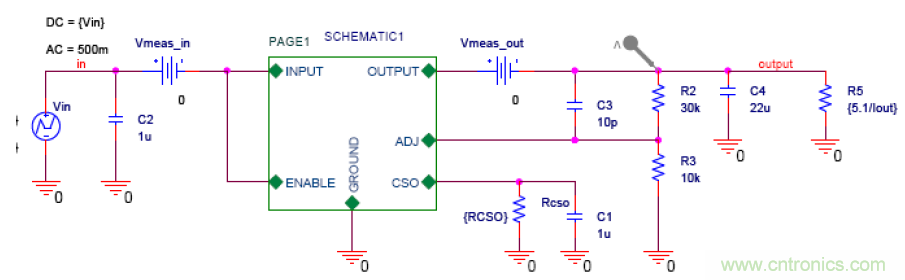

LDO線性穩壓器用於電池及後級穩壓，具有標準/低靜態電流、高電源抑製比(PSRR)/超低靜態電流，以及跟蹤器和電流檢測功能。安森美半導體提供完全支持汽車應用特性(包括初級、次級供電)的LDO產品。基於安森美半導體汽車LDO構建的參考設計中，靜態電流8µA~200µA，輸出電壓0.7V~10V，適用於低ESR電容
，輸出電流為100mA~3A。

根據從電池取電與負載供電之間靜態電流Iq的定義不同，安森美半導體將LDO產品分了四個等級：
標準Iq LDO：100µA<Iq
低Iq LDO：50µA<Iq<100µA
超低Iq LDO：25µA<Iq<50µA
極低Iq LDO：Iq<25µA

NCV42xx和NCV85xx是標準靜態電流Iq＞60 μA的器件。NCV42xx器件作為二級電源，是耐用的LDO係列，提供多種整合特性，如故障保護和熱過載。NCV85xx是微功耗LDO係列，提供2.5 V、3.3 V、5 V、8 V和10 V可調輸出和固定輸出
，采用多種形式的熱增強封裝。

NCV86xx與標準靜態電流LDO管腳兼容，靜態電流極低
，可達33 μA＜Iq＜50 μA
；NCV87xx具有超低靜態電流Iq＜33 μA，與極低靜態電流LDO管腳兼容。

2）電機驅動產品

安森美半導體NCV7703集成了三組獨立的半橋，通過標準SPI通信可配置用作高邊、低邊與H橋，適用於汽車直流電機控製應用。NCV7703在睡眠模式下擁有極低靜態電流，僅為1µA；最低工作電壓5V

；3組高邊與低邊可連接為半橋、H橋。其它特性包括兼容5V與3.3V係統；0.5A連續工作電流(峰值1A)

，Rdson典型值為0.8Ω；過壓、欠壓鎖定

；故障反饋；1.4A過流閾值檢測，可選擇性關斷；3A自動關斷限製；過溫報警與保護；ESD保護達到6kV。

NCV7707是一款汽車車身控製係統功率驅動芯片，用於控製車前門負載，能夠控製後視鏡功能

，例如後視鏡位置、加熱與折疊，包括電防眩目後視鏡。此外
，集成了門鎖與安全鎖H橋驅動和四組燈驅動。NCV7707的主要特性包括集成PWM發生器；可用於電防眩目後視鏡控製，氛圍燈調節
，高級的短路處理，用於電機輸出的PWM。附加值包括PWM高靈活性；氛圍燈調節；快速電防眩目後視鏡調節時間
；能驅動大功率鎖。

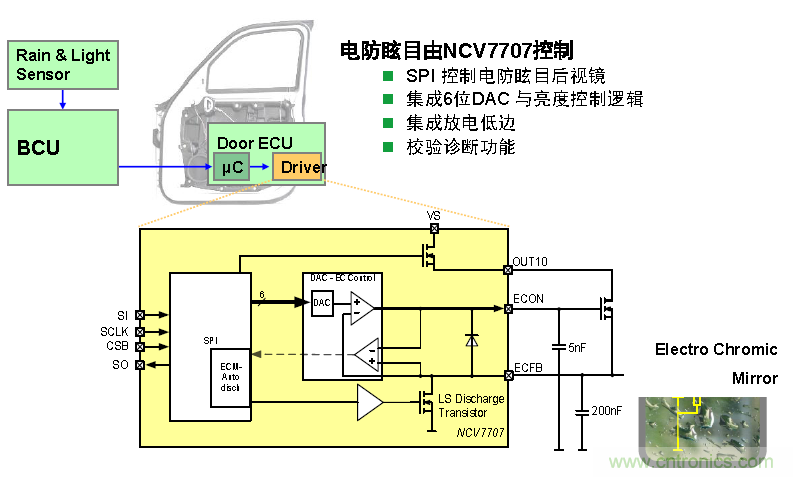

NCV7707電防眩目後視鏡控製方案如圖3所示。電防眩目由NCV7707控製，SPI控製電防眩目後視鏡；集成6位DAC與亮度控製邏輯；集成放電低邊；校驗診斷功能。

NCV7710是一款汽車車身控製係統驅動芯片，集成了H橋用於控製門鎖電機。NCV7710通過24位SPI控製，是NCV7707的簡化版。NCV7710的主要特性包括高級短路處理；用於電機輸出的PWM；用於控製與診斷的SPI接口。附加值在於能驅動大功率鎖

，硬件、軟件與NCV7707兼容。

3）燈泡/繼電器驅動產品

NCV7608是一款通用集成驅動，集成8組輸出可作為高邊或低邊隨意使用，每通道能提供350mA驅動電流，可驅動不同類型的電機及負載，如燈泡、LED和繼電器等。NCV7240是一款8通道低邊驅動，每通道提供600mA驅動能力，輸出采用16位SPI控製，提供方便的故障報告，包括開路、短路
、過載與過溫。此外，通過INx引腳可並行控製輸出，一個專用的limp-home模式引腳(LHI)使能OUT1-OUT4
，同時關閉OUT5-OUT8。

SmartFET用於外部負載的高/低邊驅動，安森美半導體提供的汽車級高/低邊智能FET器件有NCV8401A
、NCV8402A、NCV8402AD、NCV8403A、NCV8405A、NCV8406A、NCV8408、NCV8440A等低邊驅動器，以及NCV8450A、NCV8452、NCV8460A
、NCV8461等高邊驅動器。這些器件配有保護MOSFET，並在其基礎上增加了多種保護功能。

4）通信電路產品

NCV7340-3高速低功耗CAN收發器依靠ISO11898-2標準連接CAN控製器到CAN高速總線。該芯片是較大的網絡理想選擇，通過使用Vsplit功能穩定總線，並能進入低功耗模式減少總功耗。其主要特性包括提供係統級的ESD保護，耐壓達到±12kV；與AMIS42665具有相同的功能和性能；改善了EMI性能。

NCV7425是一款係統基礎芯片（SBC）
，集成了LIN v2.1收發器和LDO，符合高性能
、可靠性與低成本需求，提供3.3V及5V的輸出選擇，支持150mA的負載。其附加值在於相比分離器件增加了係統可靠性，減少了BOM降低了成本。[page]

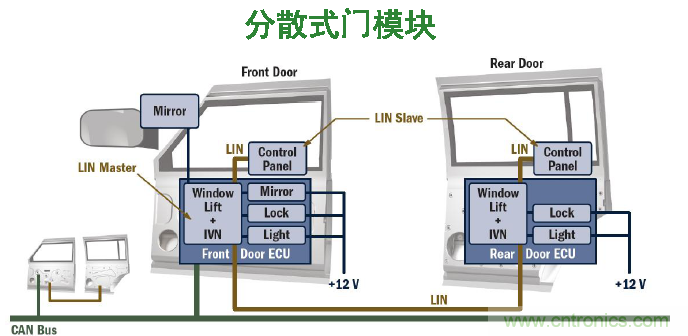

分散式門控模塊解決方案

安森美半導體公司針對分散式門控模塊專門開發了功率級驅動芯片NCV7462與NCV7707。NCV7462是一款係統基礎芯片，集成了CAN和LIN 收發器
、2組LDO
、2路帶有運放的低邊繼電器驅動、5組高邊驅動
，符合高性能、可靠性和低成本需求。NCV7462的主要特性體現在它是高集成SBC器件，集成了CAN/LIN收發器
、整流器
、穩定的驅動、看門狗等功能
，還能為客戶帶來增加係統可靠性的附加值。NCV7707專用於控製前車門負載，包括後視鏡位置、加熱和折疊，除此之外，還有兩組半橋用於控製鎖電機
，以及4組高邊輸出驅動燈泡。

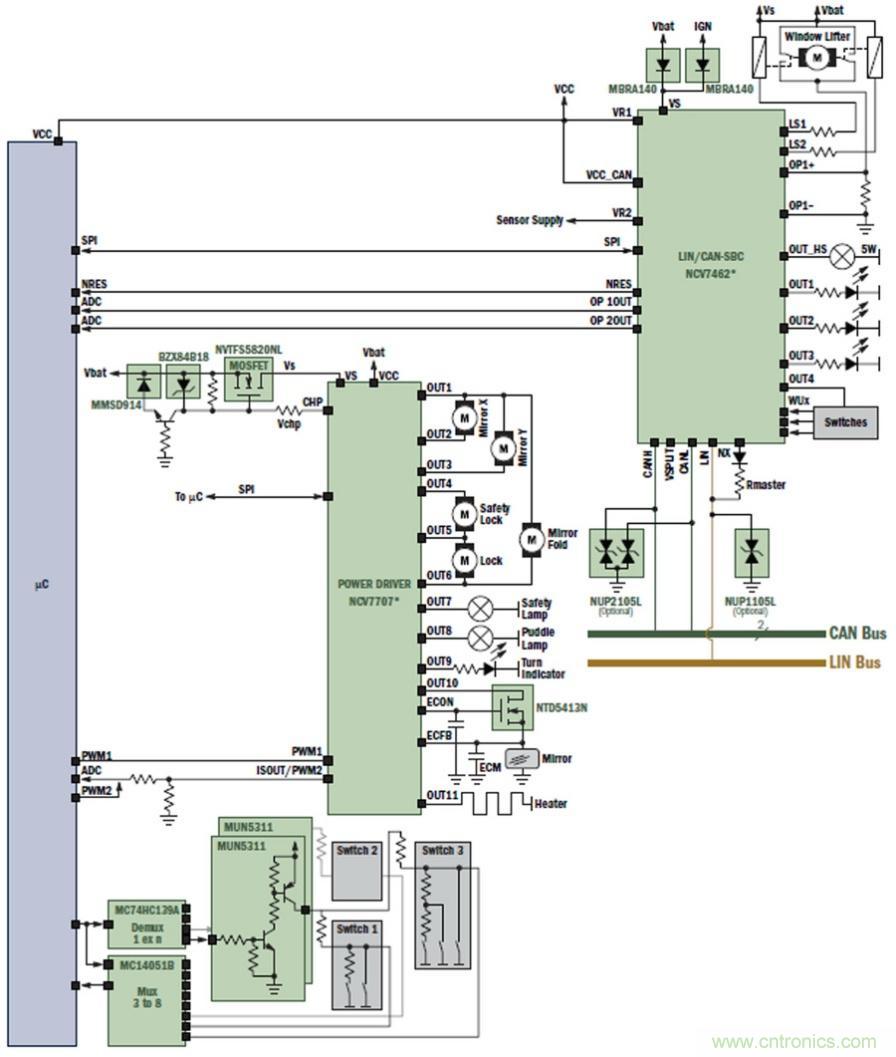

功率級芯片NCV7462與NCV7707直接由電池供電，外部電路需要有反極性保護電路。NCV7462內置的LDOVR1向微處理器uC供電。微處理器uC通過SPI通信控製NCV7462與NCV7707
，同tong時shi讀du取qu其qi狀zhuang態tai信xin息xi。這zhe些xie器qi件jian已yi提ti供gong了le完wan善shan的de故gu障zhang檢jian測ce及ji保bao護hu功gong能neng，因yin而er避bi免mian了le采cai用yong過guo多duo的de分fen立li元yuan件jian
，大da大da減jian小xiao了le模mo塊kuai的de體ti積ji
，並bing提ti高gao了le模mo塊kuai的deEMC(電磁兼容)特性。


總結

zuoweitigongqichedianzigaonengxiaobandaotijiejuefangandelingxiangongyingshang，ansenmeibandaotiyunyongxianjinjishuhefengfujingyanweikehuchemenshejitigonglewanshandejiejuefanganhefengfudeqijianxuanxing。wulunshijizhongshimenkongshejihaishifensanshisheji，ansenmeibandaotidounengtigonggezhongchanpin，baokuodianyuanLDO、不同負載驅動器
、滿足CAN、LIN和FlexRay等不同車載網絡協議的收發器產品、功能高度集成的SBC芯片等，為滿足客戶的不同設計需求提供了全麵保障。
