在zai輸shu入ru輸shu出chu級ji當dang中zhong，很hen多duo設she計ji者zhe已yi經jing習xi慣guan於yu放fang置zhi電dian解jie電dian容rong。若ruo是shi沒mei有you發fa生sheng前qian級ji或huo者zhe後hou級ji的de電dian解jie，電dian路lu就jiu會hui看kan上shang去qu不bu那na麼me恰qia當dang。但dan是shi在zai追zhui求qiu電dian源yuan模mo塊kuai體ti積ji減jian少shao的de同tong時shi，設she計ji者zhe們men是shi否fou想xiang過guo，本ben身shen就jiu極ji其qi微wei小xiao的de電dian源yuan當dang中zhong為wei什shen麼me還hai要yao對duiEMI
、輸出波紋、散熱、效率等進行要求?



電源中常常被忽略的一種應力是輸入電容RMS電流。若不正確理解它，過電流會使電容過熱和過早失效。在降壓轉換器中，使用下列近似式
，根據輸出電流（Io） 和占空比（D）可以很輕鬆地計算出RMS電流：

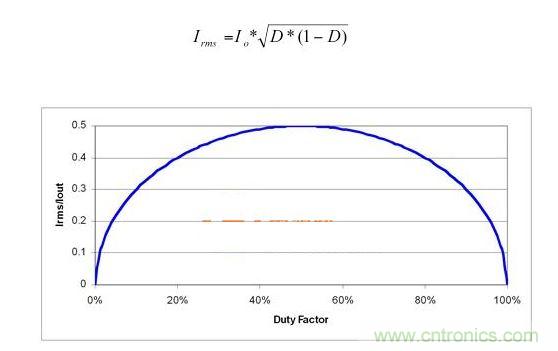

圖1 在1/ 輸出電流處出現降壓輸入電容RMS電流峰值



圖1給出了該表達式的曲線圖;它是一個圓形
，其中
，50%占空比時達到最大值0.5
，並在0%和100%占空比時有2個零交叉。該曲線在50%占空比附近對稱。在20%和80%之間
，RMS電流和輸出電流之間的比大於80%。使用這一範圍的占空比
，可以將RMS電流粗略估計為1/2最大輸出電流。在這一範圍之外
，需要進行相應的計算。



在過去幾年中，陶瓷電容器的容積效率和成本兩方麵都取得了巨大的進步。陶瓷電容器現在成為繞過電源功率級的首選。但是
，它們的低ESR在電源中會產生許多困擾，例如：EMI濾波器振蕩和意外電壓浪湧。並聯電解電容常常用於抑製這些高Q電路。這些情況下，應該注意電解質中的紋波電流，因為大量的電源紋波電流會最終進入電解電容。

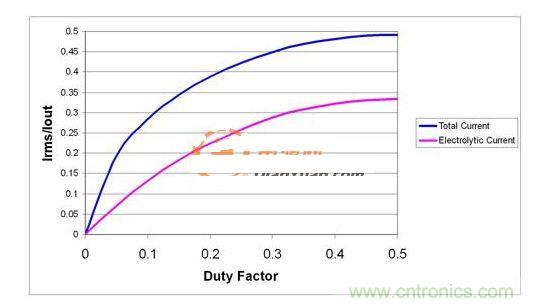

圖 2 使用不同電容類型時請注意電解電容電流



圖2顯示了一個帶輸入電容的100kHz轉換開關例子，其輸入電容由一個同電解電容器並聯的10uF陶瓷電容組成，而該電解電容器包含0.15歐姆的等效串聯電阻（ESR）。假設電解電容器的電容比陶瓷電容器的大
，在這種情況下
，約70%的RMS電流出現在了電解質中。要減少該RMS電流，可以增加陶瓷電容、工作頻率或者等效串聯電阻（ESR）。通過電容電流的傅裏葉級數可以繪製出這一曲線
，從而計算每個諧波（多達10）的電解電容器電流，並重新組合諧波來計算電解電容器的總RMS電流。請注意，陶瓷電容的電流與ESR的電流在相位上相差1/4周zhou期qi，因yin此ci必bi須xu將jiang它ta們men看kan作zuo是shi矢shi量liang。如ru果guo不bu想xiang在zai這zhe些xie計ji算suan方fang麵mian花hua費fei時shi間jian
，那na麼me可ke以yi通tong過guo一yi個ge電dian流liu源yuan和he三san個ge無wu源yuan組zu件jian輕qing鬆song地di對dui該gai電dian路lu進jin行xing仿fang真zhen。



總之，要注意輸入電容中的RMS電(dian)流(liu)

，因(yin)為(wei)過(guo)電(dian)流(liu)應(ying)力(li)會(hui)降(jiang)低(di)電(dian)容(rong)的(de)可(ke)靠(kao)性(xing)。組(zu)合(he)電(dian)容(rong)類(lei)型(xing)時(shi)更(geng)需(xu)特(te)別(bie)注(zhu)意(yi)，因(yin)為(wei)陶(tao)瓷(ci)電(dian)容(rong)通(tong)常(chang)會(hui)允(yun)許(xu)足(zu)夠(gou)高(gao)的(de)紋(wen)波(bo)電(dian)壓(ya)在(zai)並(bing)聯(lian)電(dian)解(jie)電(dian)容(rong)中(zhong)形(xing)成(cheng)過(guo)電(dian)流(liu)狀(zhuang)態(tai)。這(zhe)一(yi)問(wen)題(ti)的(de)解(jie)決(jue)方(fang)法(fa)是(shi)增(zeng)加(jia)如(ru)下(xia)一(yi)項(xiang)或(huo)多(duo)項(xiang)：工作頻率
、陶瓷電容數量、電解電容ESR或其RMS額定電流。
