一般需要依據《GB 19964-2012 光伏發電站接入電力係統技術規定》，《GBT 29321-2012 光伏發電站無功補償技術規範》進行光伏電站的無功配置分析。

　　

guangfudianzhannibianqikefachuwugonggonglv，dankaolvdianzhannengweixitongtigongyidingdewugongchubeirongliang，xupeizhiwugongbuchangzhuangzhi。wugongbuchangrongliangyingjieheshijijierudianwangqingkuangqueding
，qipeizhiderongxingwugongbuchangrongliang，yingweiguangfudianzhanedingchulishishengya變壓器無功損耗
、線路無功損耗及線路充電功率之和，其配置的感性無功補償容量應能夠補償全部線路的充電功率。



　　

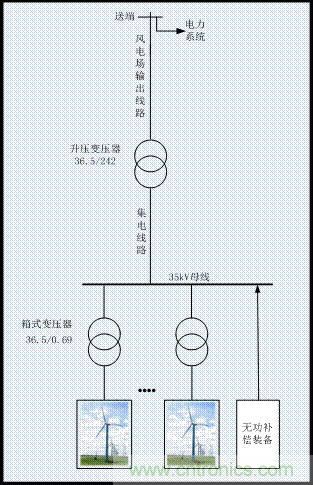

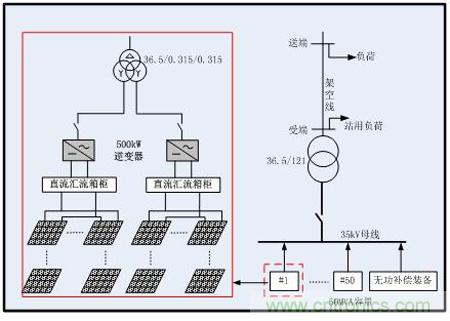

圖1：荒漠電站的係統拓撲

　　

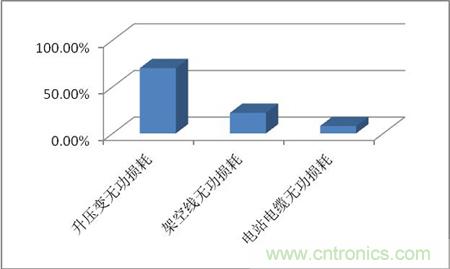

一般的，升壓變無功損耗所占總無功損耗的比例接近70％
，送出線路中的架空線產生的無功損耗占總無功損耗22％以上
，光伏電站全部電纜線路產生的無功損耗所占比例約為8％；另外，電站的感性無功需求遠小於容性無功需求。

　　

對於SVG這樣的無功補償設備，可以實現額定感性到額定容性的連續調節，因此可以以容性無功需求量來配置SVG容量。

　　

為減少計算的工作量，可進行近似計算
，其無功補償容量隻需考慮升壓變無功損耗，再按照係數進行折算即可。





變壓器無功損耗計算公式為：





式中，QT 為變壓器無功損耗，kvar；UK ％為變壓器短路電壓百分數，I0％為變壓器空載電流百分數
；S為變壓器的視在功率
，kVA；SN 為變壓器額定容量kVA。一般的，升壓變的短路電壓百分值為6.7％，空載電流百分值為0.4％。



按照此參數，升壓變的無功需求約為電站總容量的7%
，整個電站無功需求為10%；若光伏電站並網工程采用一次升壓
，即升壓至35 kV並網，其無功補償容量可按光伏電站總容量的10％配置。

　　

考(kao)慮(lv)光(guang)伏(fu)電(dian)站(zhan)容(rong)量(liang)對(dui)接(jie)入(ru)電(dian)網(wang)電(dian)壓(ya)等(deng)級(ji)的(de)要(yao)求(qiu)及(ji)實(shi)際(ji)並(bing)網(wang)點(dian)對(dui)電(dian)壓(ya)等(deng)級(ji)的(de)限(xian)製(zhi)
，光(guang)伏(fu)電(dian)站(zhan)並(bing)網(wang)工(gong)程(cheng)可(ke)能(neng)需(xu)要(yao)兩(liang)次(ci)升(sheng)壓(ya)，若(ruo)光(guang)伏(fu)電(dian)站(zhan)接(jie)入(ru)係(xi)統(tong)電(dian)壓(ya)等(deng)級(ji)為(wei)110 kV，則還需進行35 kV／110 kV升壓方可接入電網，一般35 kV／110 kV升壓變短路電壓百分值為10.5％，空載電流百分值為0．67％
，因此若采用兩次升壓，其無功補償容量可按光伏電站總容量的20％配置。



　　

一般需要依據《GBT_19963-2011風電場接入電力係統技術規定》進行風電場的無功配置分析。



　　

風電場的無功損耗主要由4部分構成：

　　

1）箱式變壓器：箱式變壓器將風機的電壓由690V升壓到1OkV或35kV，一台風機對應一台箱式變壓器。

　　

2）集電線路：風機的電力經過箱式變壓器升壓後通過集電線路將電力送至風電場升壓站。

　　

3）升壓變壓器：風電場升壓站內升壓變壓器將集電線路送來的電力升壓後送出。

　　

4）風電場送出線路：升壓變壓器將風電電力升壓後經送電線路接入電力係統。

　　

同樣的，上述無功損耗中變壓器損耗占比最大，計算公式相同。一般的箱式變壓器短路電壓百分值為4.5％
，空載電流百分值為0.9％，無功配置容量應在5.4%以上。升壓變壓器短路電壓百分值為9％

，空載電流百分值為0.19％

，無功配置容量應在9.2%以上。再加上集電線路和送出線路的無功損耗，整個風電場的無功配置應在20%以上。

　　

所以風電場的無功配置容量一般按照電站容量的20%比例來配置。
