脈衝產生電路之多諧振蕩器
發布時間：2024-02-18 責任編輯：lina
【導讀】脈mai衝chong產chan生sheng電dian路lu的de原yuan理li是shi利li用yong觸chu發fa器qi的de輸shu入ru端duan和he輸shu出chu端duan之zhi間jian的de正zheng反fan饋kui作zuo用yong，當dang輸shu入ru脈mai衝chong出chu現xian時shi，觸chu發fa器qi的de狀zhuang態tai會hui發fa生sheng改gai變bian，從cong而er產chan生sheng一yi個ge有you限xian寬kuan度du的de輸shu出chu脈mai衝chong。常chang見jian的de單dan穩wen態tai觸chu發fa器qi包bao括kuo555定時器和觸發器。其工作原理是當輸入脈衝出現時，555定時器會將電容器充電並存儲能量，當電容器達到預設閾值時，輸出端會發出一個有限寬度的脈衝信號。
脈衝產生電路
脈mai衝chong產chan生sheng電dian路lu的de原yuan理li是shi利li用yong觸chu發fa器qi的de輸shu入ru端duan和he輸shu出chu端duan之zhi間jian的de正zheng反fan饋kui作zuo用yong，當dang輸shu入ru脈mai衝chong出chu現xian時shi，觸chu發fa器qi的de狀zhuang態tai會hui發fa生sheng改gai變bian，從cong而er產chan生sheng一yi個ge有you限xian寬kuan度du的de輸shu出chu脈mai衝chong。常chang見jian的de單dan穩wen態tai觸chu發fa器qi包bao括kuo555定時器和觸發器。其工作原理是當輸入脈衝出現時，555定時器會將電容器充電並存儲能量，當電容器達到預設閾值時，輸出端會發出一個有限寬度的脈衝信號。
多諧振蕩器
多duo諧xie振zhen蕩dang器qi是shi一yi種zhong能neng產chan生sheng矩ju形xing波bo的de自zi激ji振zhen蕩dang器qi，也ye稱cheng為wei矩ju形xing波bo發fa生sheng器qi。它ta利li用yong深shen度du正zheng反fan饋kui，通tong過guo阻zu容rong耦ou合he使shi兩liang個ge電dian子zi器qi件jian交jiao替ti導dao通tong與yu截jie止zhi，從cong而er自zi激ji產chan生sheng方fang波bo輸shu出chu。多duo諧xie振zhen蕩dang器qi不bu需xu要yao外wai加jia脈mai衝chong就jiu能neng自zi動dong產chan生sheng矩ju形xing脈mai衝chong，廣guang泛fan應ying用yong於yu脈mai衝chong信xin號hao的de生sheng成cheng和he整zheng形xing。
在數字技術的各種應用中，經常要用到矩形波、方波、鋸齒波等脈衝波形，其中矩形波和方波是較重要的波形。多諧振蕩器的應用非常廣泛，如電力電子、物聯網技術等領域。它具有產生矩形波、方波、鋸齒波等波形的能力，且具有良好的頻率穩定性和波形質量。
多諧振蕩器的優點包括：
輸出波形穩定可靠，能在較寬的頻率範圍內調節輸出頻率。
電路簡單，成本低廉，易於實現。
輸出波形易於控製和調節，能夠實現精確的定時和同步。
多諧振蕩器的缺點包括：
產生的矩形波中含有豐富的諧波成分，可能對其他電路產生幹擾。
需要一定的穩定時間，不適合用於需要快速響應的場合。
對元件參數的敏感度較高，參數選擇不當會影響輸出波形的質量和穩定性。
多諧振蕩器是基本的脈衝產生電路。

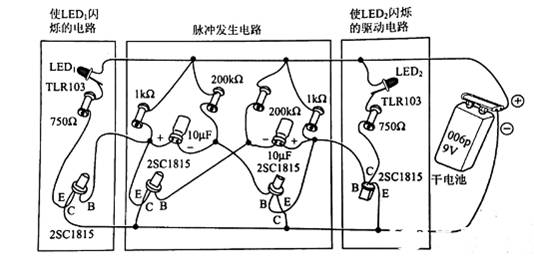

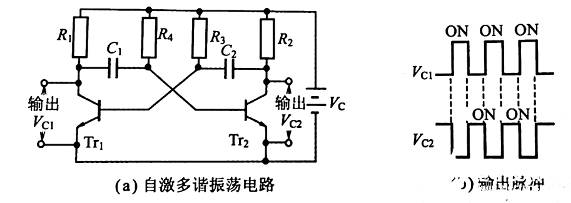

用圖1所示的脈衝產生部分即為一多諧振蕩器，圖2（a）示其電路結構，圖2（b）是其輸出脈衝的情形。
LED（發光二極管）的閃爍電路
脈衝發生電路
在此電路中，其基本結構為采用了2個晶體管的CR耦合2級放大電路，是將Tr2的輸出100%正向反饋（使輸出的極性與輸入保持一致全部返回給輸入端）給Tr1的振蕩電路。
簡單地說，就是利用C1、R1和C2、R2的充放電作用，改變對方晶體管基極的輸入電壓，使晶體管起開關作用。
例如，Tr1為ON時，集電極電壓幾乎接近於0。由於C1向Tr2的基極加上負電壓，而使其成為OFF。
以Tr1、Tr2為中心，電路呈左右對稱，所以動作正好相反，Tr1為ON時，Tr2為OFF；Tr2為ON時，Tr1就為OFF。這樣交替動作，其輸出Vc1和Vc2如圖2（b）所示。
因此，可以使圖1中的發光二極管交替地閃亮。
