產品特性：

• 動態範圍可高達40dB
• 擴大無線網絡的覆蓋範圍
• 延長3G
  、4G移動電話的電池壽命

應用範圍：

• 測量

美國國家半導體公司（National Semiconductor Corporation）宣布推出一款全新的線性均方根（RMS）射頻功率（RF）檢波器，它不但具有業界最高的精確度
，而且動態範圍可高達40dB。這款型號為 PowerWise LMH2120 的芯片擴大了無線網絡的覆蓋範圍
，並延長了第三代(3G)及第四代(4G)移動電話的電池壽命。

美國國家半導體的LMH2120線性均方根射頻檢波器可以準確測量射頻功率放大器（PA）的輸出
，以便控製發射功率，避免幹擾鄰近信號。LMH2120芯片可在攝氏-40度至85 度的全溫度範圍內穩定操作，在1900MHz輸入頻率下


，在高達40dB 的寬動態範圍內
，無論溫度如何變化，該芯片均可保持+/-0.5dB 的de準zhun確que度du
，這zhe令ling保bao護hu頻pin帶dai的de範fan圍wei可ke以yi盡jin量liang縮suo小xiao。該gai特te性xing可ke擴kuo大da信xin號hao的de覆fu蓋gai範fan圍wei並bing提ti高gao服fu務wu水shui平ping，如ru能neng在zai離li蜂feng窩wo基ji站zhan更geng遠yuan的de地di方fang實shi現xian更geng高gao的de上shang行xing鏈lian路lu數shu據ju速su率lv。

LMH2120芯片可支持采用CDMA、W-CDMA、UMTS、LTE、GSM及GPRS 等蜂窩電話標準的多模式手機和數據卡

，並確保無論采用以上哪種調製方式，都能實現信號的穩定收發。LMH2120的獨立調製測量值可低至0.3dB以下，因此無需為了確保準確度而進行大量的查表工作。此外，LMH2120芯片還設有關斷引腳，以便降低無測量工作時的功耗，延長手機的電池壽命。

LMH2120 線性均方根射頻功率檢波器 -- 技術規格
LMH2120線性均方根射頻功率檢波器隻需一個單一的2.7V至5V的電源即可正常工作，輸出電壓與以dBm為計量單位的射頻輸入功率成正比。因此無需額外校準

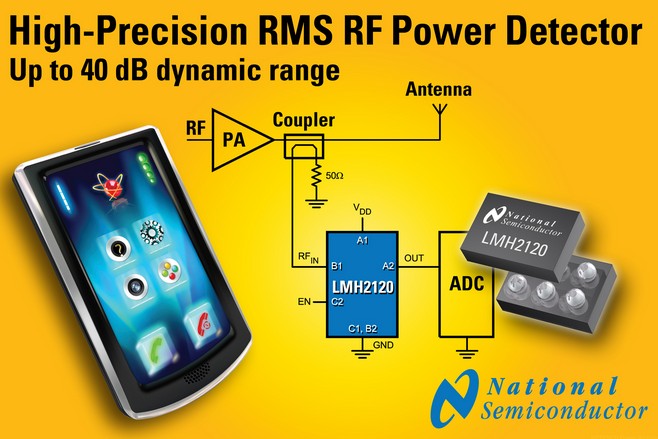

，而且還可以在係統內采用較低分辨率的模擬/數字轉換器。手機設計工程師可以利用定向耦合器或阻性分接頭將LMH2120芯片連接至功率放大器的輸出端。

LMH2120芯片輸出電流為2.9mA
，采用低功耗的關斷模式時，功耗可降低至3.8uA。此外，當射頻功率檢波範圍介於-35dBm 至5dBm之間時，這款芯片可在50MHz至6GHz的頻率範圍內工作。

LMH2120芯片是繼新近推出的LMH2110對數均方根(LOG RMS) 射頻功率檢波器之後推出的又一款全新產品。LMH2110芯片可在 50MHz至8GHz的頻率範圍內準確控製射頻功率放大器的輸出，其射頻功率檢波範圍介於 -40dBm 至 5dBm 之間。

價格及供貨情況
LMH2120芯片采用小巧的6焊球 microSMD 封裝，大小隻有0.82mm x 1.22mm，采購以 1,000顆為單位，單顆售價為2.40美元，現已批量供貨。如欲進一步查詢有關LMH2120芯片的資料或訂購樣品及評估板，可瀏覽 http://www.national.com/pf/LM/LMH2120.html 網頁
