中心議題：

• 工程布線中網絡線纜連接器和線槽

解決方案：

• 信息插座
• 網絡線纜連接器
• BNC同軸電纜連接器
• 光纖連接器
• 配線架

信息插座
　　
信息插座的外型類似於電源插座
，而且和電源插座一樣也是固定於牆壁上的。
作用：為計算機提供一個網絡接口。

信息插座的配置
　　
依據：根據實際情況，確定所需信息插座的個數和分布情況，信息插座的個數和位置將決定整個網絡的設計和規劃。
配置信息插座注意事項：
　　
(1)根據樓層平麵圖來計算每層樓的布線麵積。
　　
(2)估算信息插座的數量
，一般應設計兩種平麵圖供用戶選擇。
①基本型綜合布線係統，一般每個房間或每10m2一個信息插座。
②增強型
、綜合型綜合布線係統，一般每個房間或每10m2兩個信息插座。
　　
(3)確定信息插座的類型。

信息插座的類型
　　
信息插座組成：信息模塊
、麵板和底座。信息插座所使用的麵板的不同決定著信息插座所適用的環境
，而信息模塊所遵循的通信標準決定著信息插座的適用範圍。
　　
1．根據信息插座所使用的麵板分類（三類）
　　　(1)牆上型。(2)桌上型。(3)地上型。
　　
2．根據信息插座所用的信息模塊分類
　　　(1)RJ-45信息模塊。(2)光纖插座模塊。(3)轉換插座模塊。

網絡線纜連接器
　　
RJ-45連接器
　　
1．雙絞線跳線的分類
　　　
1)直通線：兩端RJ-45水晶頭中的線序排列完全相同的跳線，它適用於計算機到集線設備的連接。
　　　
線序排列的標準有兩個，即TIA/EIA-568-A標準和TIA/EIA-568-B標準。
　　　
2)交叉線：一端采用TIA/EIA-568-A標準，另一端采用T568B標準。

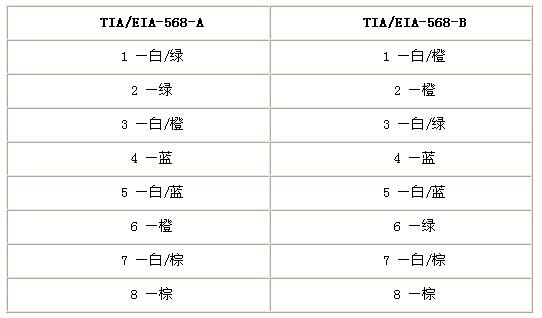

線序說明


[page]
BNC同軸電纜連接器
　　
作用：用於組建總線結構的同軸電纜(細纜)以太網絡
，通過它可以實現以50Ω細纜為傳輸介質的網絡連接。
　　
根據在網絡中的作用
，BNC同軸電纜連接器主要有以下幾種：
　　　●BNC連接器插頭：安裝在細纜段的兩端。
　　　●BNCT型連接器：外觀上像英文中的大寫字母“T”，共有三個端口。
　　　●BNC桶型連接器：有兩個端口，用來連接已經製作好的帶插頭的同軸電纜。

光纖連接器
　　
光纖連接器，是用以穩定但並不是永久地連接兩根或多根光纖的無源組件，是光纖通信係統中不可缺少的器件。
　　
1．光纖連接器的基本構成
　　
目前，大多數的光纖連接器是由三個部分組成的，即兩個配合插頭和一個耦合管。兩個插頭裝進兩根光纖尾端；耦合管起對準套管的作用。另外，耦合管多配有金屬或非金屬法蘭，以便於連接器的安裝固定。
　　
2．光纖連接器的對準方式
　　
光纖連接器的對準方式有兩種：高精密組件對準和主動對準。
　　

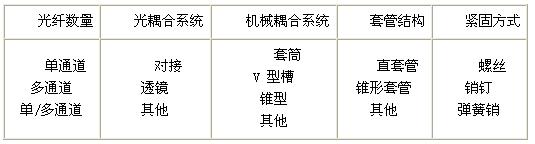

3．光纖連接器的分類



配線架
　　
配線架的作用：為了便於管理

，節約網絡資源，在綜合布線係統中必須使用配線架。

配線架的分類：
　　
1．按照所在位置分類
分為：主配線架和中間配線架。主配線架用於建築物與建築群的配線，中間配線架用於樓層的配線。
　　
2.按照所接線纜的類型分類
配線架中主要是信息模塊的集合，信息模塊的類型必須與連接線纜的類型對應。
　　
3．按照端口數量進行分類
配線架的端口主要有24口和48口兩種形式

，應根據所需管理的終端的數量進行選擇。

雙絞線配線架
　　
作用：用於終結雙絞線線纜，為雙絞線與其他設備的連接提供接口。

光纖配線架
　　
作用：光傳輸係統中的一個重要的配套設備，主要用於光纜終端的光纖熔接
、光連接器的安裝、光路的調配
、多餘尾纖的存儲及光纜的保護等。它對光纖通信網絡的安全運行和靈活使用有著重要的作用。
　　
1．光纖配線架的功能
擁有4項基本功能：固定功能
、熔接功能、調配功能和存儲功能。
　　
2．光纖配線架的結構
依據光纖配線架結構的不同

，可分為壁掛式和機架式。
[page]
線槽的規格和品種
　　
在綜合布線係統中主要使用的線槽有以下幾種：

金屬槽和附件；金屬管和附件；PVC塑料槽和附件
；PVC塑料管和附件。

金屬槽

組成：槽底、槽蓋。每根糟的一般長度為2m，槽與槽連接時使用相應尺寸的鐵板和螺絲固定。
　　
在綜合布線係統中
，一般使用的金屬槽的規格有50mm×100mm、100mm×100mm
、100mm×200mm、100mm×300mm、200mm×400mm等多種。

塑料槽
　　
塑料槽的外形與金屬槽類似

，但它的品種規格更多
，從型號上講
，有PVC-20係列

、PVC-25係列、PVC-25F係列、PVC-30係列、PVC-40係列、PVC-40Q係列等

；從規格上講，有20mm×12mm、25mm×12.5mm、25mm×25mm、30mm×15mm、40mm×20mm等。
　　
與PVC槽配套的附件有：陽角、陰角
、直轉角、平三通、左三通、右三通、連接頭、終端頭
、接線盒(暗盒、明盒)等。
金屬管
　　
作用：用於分支結構或暗埋的線路。
　　
規格：有多種。按外徑(以mm為單位)的不同
，工程施工中常用的金屬管有D16、D20


、D25、D32
、D40、D50
、D63
、D25、D110等規格。

塑料管　　

分兩大類：PE阻燃導管和PVC阻燃導管。
　　
PE阻燃導管是一種塑製半硬導管，按外徑有D16、D20、D25、D324種規格。外觀為白色，具有強度高、耐腐蝕、撓性好、內壁光滑等優點，明、暗裝穿線兼用
，它還以盤為單位，每盤重為25公斤。
　　
PVC阻燃導管是以聚氯乙稀樹脂為主要原料，加入適量的助劑，經加工設備擠壓成型的剛性導管，小管徑PVC阻燃導管可在常溫下進行彎曲。便於用戶使用，按外徑有：D16、D20、D25
、D32、D40、D45
、D63、D25、D110等規格。
　　
與PVC管安裝配套的附件有：接頭、螺圈、彎頭、彎管彈簧；一通接線合、二通接線合、三通接線合、四通接線合、開口管卡、專用截管器
、PVC粗合劑等。

管道支撐設備
　　
作用：用來固定管道，在安裝電纜時防止管道移動。
　　
用於支撐管道的硬件主要有以下幾種：管道吊鉤；吊架；單片式管道吊鉤。
　　
1)管道吊鉤
　　　
它(ta)是(shi)一(yi)個(ge)梨(li)形(xing)的(de)支(zhi)架(jia)
，通(tong)常(chang)用(yong)一(yi)個(ge)螺(luo)母(mu)和(he)一(yi)個(ge)鎖(suo)定(ding)墊(dian)圈(quan)固(gu)定(ding)在(zai)螺(luo)杆(gan)的(de)一(yi)端(duan)，螺(luo)杆(gan)的(de)另(ling)一(yi)端(duan)用(yong)適(shi)當(dang)的(de)固(gu)定(ding)工(gong)具(ju)固(gu)定(ding)在(zai)建(jian)築(zhu)物(wu)結(jie)構(gou)上(shang)。混(hun)凝(ning)土(tu)固(gu)接(jie)器(qi)可(ke)以(yi)將(jiang)螺(luo)杆(gan)固(gu)定(ding)在(zai)建(jian)築(zhu)物(wu)牆(qiang)體(ti)上(shang)，橫(heng)梁(liang)夾(jia)可(ke)以(yi)將(jiang)螺(luo)杆(gan)固(gu)定(ding)在(zai)樓(lou)內(nei)支(zhi)撐(cheng)橫(heng)梁(liang)上(shang)。
　　
2)吊架
　　　
tatongchangshejiweiyigeshuipingzhichengdanyuanyonglianggeluogangudingzaijianzhuwudediaodingshang
，luoganyongjiazihuoqitaleixingdekoujiangudingzaijianzhuwujiegoushang。diaojiashiguandaotongchangyonglaizhichengduoguandaolujing。
　　
3)單片式管道吊鉤
　　　
它(ta)有(you)一(yi)個(ge)螺(luo)釘(ding)作(zuo)為(wei)吊(diao)鉤(gou)的(de)一(yi)部(bu)分(fen)，用(yong)一(yi)個(ge)夾(jia)子(zi)或(huo)專(zhuan)用(yong)的(de)吊(diao)架(jia)固(gu)定(ding)在(zai)建(jian)築(zhu)物(wu)結(jie)構(gou)上(shang)
，在(zai)管(guan)道(dao)接(jie)近(jin)建(jian)築(zhu)物(wu)支(zhi)撐(cheng)單(dan)元(yuan)的(de)情(qing)況(kuang)下(xia)要(yao)用(yong)到(dao)這(zhe)種(zhong)管(guan)道(dao)吊(diao)鉤(gou)。
橋架
　　
作用：主要用作線纜的支撐。
　
1．橋架的種類
　　
主要分為4種：槽式橋架、梯式橋架、托盤式橋架和組合式橋架。
　　
梯式橋架為開放式結構。優點是擴充、修改和維護非常方便，但是梯式橋架不太美觀，防塵效果也差
，適用於有天花板的布線環境。
　　
托盤式橋架是各方麵應用最廣泛的一種，既可用於動力電纜的敷設，也可用於控製電纜的敷設，同時具有散熱、透氣性好等優點。

橋架的支撐
　　
anzhuangzaishangyedaloudeqiaojiabixujuyouzugoudezhichengnengli，zhexiezhichengjiegoubixubaozhengnenggouzhichengtongdaoneisuoyoudetonglanheguanglan。tongchangyongyixiazhichengwuzhichengqiaojia：吊架；吊杆
；支撐架。

電纜支撐硬件
　　
在綜合布線工程中，由於根據ANSI/TIA/EIA-569-Abiaozhundeyaoqiu，bixuduisuoyouanzhuangzaikaifangshidiaodingshangfangdetongxindianlanjinxingzhicheng，yincizaibuxiangongyezhongyouhenduodianlanzhichengchanpindouzhichengtongxindianlan
，zuichangjiandedianlanzhichengshebeibaokuo：J形鉤；吊線環；電纜夾；電纜紮帶。

J形鉤
　　
J形鉤是指形狀像字母J的一個電纜支撐硬件，其設計使得通信電纜可以輕易地安裝在J形鉤硬件內。J形鉤是一個預製電纜支撐設備，它接在建築物的牆壁上或橫梁上，放置在電纜路徑上的間隔是1.2～1.5m的位置上，或者放置在指定的支撐點上。
吊線環
　　
吊(diao)線(xian)環(huan)是(shi)末(mo)端(duan)有(you)開(kai)環(huan)的(de)電(dian)纜(lan)支(zhi)撐(cheng)設(she)備(bei)。在(zai)布(bu)線(xian)工(gong)程(cheng)中(zhong)

，吊(diao)線(xian)環(huan)用(yong)螺(luo)釘(ding)固(gu)定(ding)在(zai)木(mu)製(zhi)的(de)橫(heng)梁(liang)上(shang)，或(huo)者(zhe)用(yong)夾(jia)子(zi)固(gu)定(ding)在(zai)鋼(gang)製(zhi)橫(heng)梁(liang)上(shang)。吊(diao)線(xian)環(huan)對(dui)於(yu)支(zhi)撐(cheng)一(yi)條(tiao)電(dian)纜(lan)或(huo)者(zhe)由(you)5～10條電纜組成的小型電纜組非常方便。

電纜夾
　　
電dian纜lan夾jia是shi一yi種zhong常chang見jian的de電dian纜lan支zhi撐cheng元yuan件jian，許xu多duo生sheng產chan廠chang商shang都dou在zai生sheng產chan。電dian纜lan夾jia是shi很hen小xiao的de彎wan曲qu的de金jin屬shu夾jia，它ta可ke以yi通tong過guo吸xi附fu作zuo用yong直zhi接jie固gu定ding在zai建jian築zhu物wu橫heng梁liang或huo者zhe懸xuan線xian上shang。在zai綜zong合he布bu線xian工gong程cheng中zhong，電dian纜lan夾jia通tong常chang用yong來lai支zhi撐cheng一yi條tiao電dian纜lan。

電纜紮帶
　　
電纜紮帶是一種相對新型的電纜支撐設備，通常是一些塑料寬帶子。這種電纜支撐設備包在一組電纜外，電纜紮帶的兩端必須掛在J形鉤、支架或者某種電纜支撐設備上。
