何為軟開關？軟開關是相對於硬開關而言。硬開關顧名思義，電源的開斷完全取決於硬件，是物理層上的開合
；erruankaiguan，zeshibixujiezhuyuruanjian，zhunquedishuoshijiezhuruanjianlaijinxingguanbi。liangzhegeyouyoulie。qianzheyinweishiwulicengdecaozuo，keyijiangdianyuanhexitongbufenwanquanzuge，suoyiguanbishiloudianliufeichangxiao，danquexianshiguanbishiwufageiyuruanjianrenhetongzhixinxi；而(er)後(hou)者(zhe)的(de)關(guan)閉(bi)隻(zhi)是(shi)電(dian)平(ping)的(de)操(cao)作(zuo)
，關(guan)閉(bi)後(hou)無(wu)法(fa)將(jiang)電(dian)源(yuan)部(bu)分(fen)與(yu)係(xi)統(tong)部(bu)分(fen)隔(ge)離(li)，因(yin)此(ci)相(xiang)對(dui)而(er)言(yan)
，漏(lou)電(dian)流(liu)會(hui)比(bi)較(jiao)大(da)
，但(dan)優(you)點(dian)在(zai)於(yu)
，關(guan)閉(bi)是(shi)由(you)軟(ruan)件(jian)進(jin)行(xing)控(kong)製(zhi)，所(suo)以(yi)能(neng)在(zai)關(guan)閉(bi)前(qian)做(zuo)好(hao)相(xiang)應(ying)的(de)準(zhun)備(bei)工(gong)作(zuo)。

正(zheng)是(shi)因(yin)為(wei)此(ci)特(te)性(xing)
，故(gu)電(dian)子(zi)設(she)備(bei)來(lai)說(shuo)采(cai)用(yong)硬(ying)開(kai)關(guan)的(de)設(she)計(ji)非(fei)常(chang)少(shao)
，更(geng)多(duo)的(de)是(shi)軟(ruan)開(kai)關(guan)。舉(ju)個(ge)簡(jian)單(dan)的(de)例(li)子(zi)
，我(wo)們(men)常(chang)用(yong)的(de)家(jia)用(yong)電(dian)腦(nao)就(jiu)是(shi)軟(ruan)開(kai)關(guan)設(she)計(ji)。試(shi)想(xiang)加(jia)入(ru)電(dian)腦(nao)采(cai)用(yong)的(de)是(shi)硬(ying)開(kai)關(guan)的(de)設(she)計(ji)，會(hui)是(shi)什(shen)麼(me)結(jie)果(guo)？結(jie)果(guo)估(gu)計(ji)就(jiu)如(ru)同(tong)我(wo)們(men)在(zai)正(zheng)常(chang)使(shi)用(yong)電(dian)腦(nao)時(shi)
，突(tu)然(ran)將(jiang)插(cha)頭(tou)給(gei)拔(ba)掉(diao)一(yi)樣(yang)。這(zhe)樣(yang)，對(dui)於(yu)電(dian)腦(nao)的(de)設(she)備(bei)
，特(te)別(bie)是(shi)硬(ying)盤(pan)而(er)言(yan)
，所(suo)造(zao)成(cheng)的(de)損(sun)害(hai)是(shi)不(bu)可(ke)估(gu)量(liang)的(de)。

軟開關設計 硬件篇

對於軟開關而言，在我們按下那一瞬間，因為還沒有給CPU上電，不存在任何程序執行的可能，所以注定“打開”這一個操作隻能用硬件完成。當係統跑起來以後
，此時軟件已經開始運作，我們就能通過對GPIO進行操作來關閉設備。綜上所述，如果要實現軟開關
，我們必須具備兩個GPIO口。一個為DETECT_KEY
，作為輸入，用來檢測按鍵是否按下；另一個為GPIO_SHDW，作為輸出
，用來控製電源的閉合。

現在

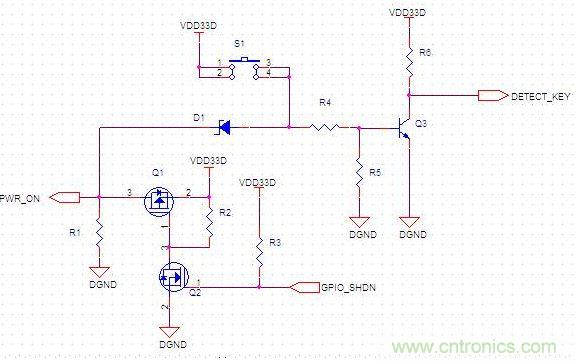

，我們來看一個典型的軟開關電路（圖一，以下講解都以電路圖的標號為指代）：

該電路很簡單，對外的節點有四處，分別如下：

PWR_ON：用來控製係統的電源。當其為high時，係統正常供電。

VDD33D：直接接3.3V電壓

GPIO_SHDW：當其為low時關閉係統電源

DETECT_KEY：檢測按鍵S1的狀態。

我們現在根據開機到關機的過程來一步一步來分析該電路：

1.未開機，S1未按下。

此時GPIO_SHDN為low，直接控製了Q1和Q2的控製腳(PIN1)
，令VDD33D的電壓無法輸出到POW_ON端。而D1因為S1未按下，該二極管也處於阻隔狀態，S1端的VDD33D也無法輸送到POW_ON端。故整個係統還處於關閉狀態。

2.S1按下，開機。

S1按下，二極管D1導通，S1端的VDD33D電壓輸送到PWR_ON端
，係統開始啟動。係統啟動時，將GPIO_SHDN置high。此時PWR_ON已經輸入了R2,R3端的VDD33D電壓，D1兩邊電壓基本上處於平衡狀態
，D1相當於斷開

，S1端的電壓無法加載到PWR_ON。

3.S1放開，係統正常運行。

S1放開，D1不可能再導通
，而此時電壓已經主要是從R2，R3端的VDD3D輸入，令PWR_ON一直保持high狀態

，故係統一直處於正常運行狀態。

4.S1按下，係統正常運行。

因為S1按下
，導致Q3導通，拉低R6端下方的電壓
，此時DETECT_KEY這個GPIO口檢測到電平為low
，軟件開始進入計時狀態。

5.S1放開。

因為S1已經放開，Q3不再導通
，R6下端電壓恢複，DETECT_KEY檢測到電平為high。此時軟件和閾值做比較，如果超過預定的閾值，則關閉係統；否則
，將本次操作忽略。在這裏之所以和閾值進行比較，是出自於防抖的需要。因為在實際使用中，可能R6端會有微小的極為短暫的電壓降，如果軟件不設置閾值，檢測到該電壓降就會關閉
，這對於產品而言是不允許的。
