前兩天
，跟某友商交流，是一位測試領域的大牛，他們也經營著一個自媒體。每到大家激起一些火花，大牛就會說“看，又是一篇好文章了吧”。看來大牛他們寫文章的壓力也很大啊，想到這裏

，小陳不禁潸然淚下，手一抖，把抽絲剝繭打成了愁死脖間•••



槽要吐，文章還是要寫的。大家知道，做一些layout guide是信號完整性工程師的基本工作之一
，layout guide可以說是一些SI規則的物理體現。某同學發現了一份這樣的layout guide：

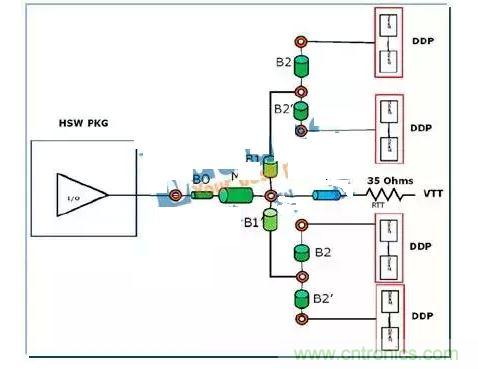

拓撲是這樣子的

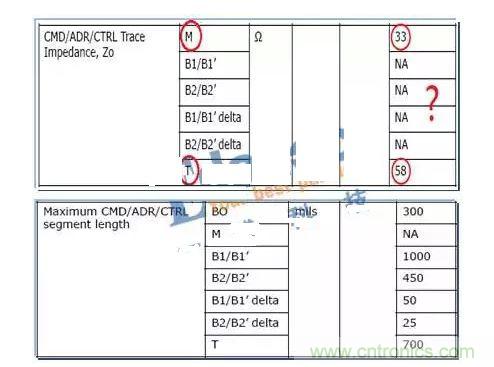

要求是這樣子的



可以看到，主幹段M隻有阻抗要求
，沒有長度要求。而分支B1/B1’/B2/’B2’隻有長度要求沒有阻抗要求
，這是為啥
？



shouxian，womenzhidaodabufenqijiandequdongzukangshijiaodide，zheyangjianxiaoqudongqibenshendefenya，suiranzheyanghuizaochengjiaodadeyuanduanfanshe。ersulvyuelaiyuegaoshi，xuyaozaigonghaohexinhaowanzhengxingzuoyigepingheng，qudongzukangjianjiandegaoleqilai，ershangtuopuweiDDR2
，驅動阻抗通常在33歐姆左右，將M段的阻抗控製在33歐姆

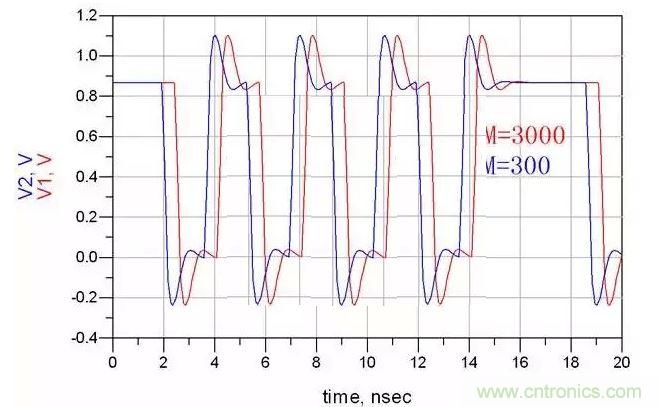

，則意味著源端反射非常小，這樣所有進入M段往驅動端走的反射信號全部有去無回。M段的長度，也就不會對接收端信號造成什麼影響了，如下圖：

3

而在M與B/T交界的節點處，反射是不可避免的。最重要的是第一次從M過(guo)來(lai)在(zai)這(zhe)個(ge)點(dian)的(de)反(fan)射(she)，以(yi)及(ji)第(di)一(yi)次(ci)從(cong)接(jie)收(shou)端(duan)反(fan)射(she)回(hui)來(lai)的(de)能(neng)量(liang)
，之(zhi)後(hou)的(de)反(fan)射(she)波(bo)由(you)於(yu)分(fen)壓(ya)以(yi)及(ji)反(fan)射(she)係(xi)數(shu)等(deng)原(yuan)因(yin)能(neng)量(liang)是(shi)非(fei)常(chang)小(xiao)的(de)，可(ke)以(yi)忽(hu)略(lve)不(bu)計(ji)。



先來看第一次從M過來在這個點的反射。我們知道幾個電阻的並聯阻抗必定小於其中任意電阻的阻抗
，傳輸線同理。假如B段阻抗為60歐姆，從M往接收端看的阻抗為58//60//60≈20歐姆，反射係數24%；假如B段阻抗為40，從M往接收端看的阻抗為58//40//40≈15歐姆
，反射係數37%。差別看起來不是特別大，所以B並沒有明確的阻抗要求
，但其實layout guide裏還有一句話
，就是B段走線走越細越好。



再(zai)來(lai)看(kan)看(kan)第(di)一(yi)次(ci)從(cong)接(jie)收(shou)端(duan)反(fan)射(she)回(hui)來(lai)的(de)能(neng)量(liang)，這(zhe)可(ke)就(jiu)剪(jian)不(bu)斷(duan)理(li)還(hai)亂(luan)了(le)。不(bu)過(guo)大(da)家(jia)知(zhi)道(dao)

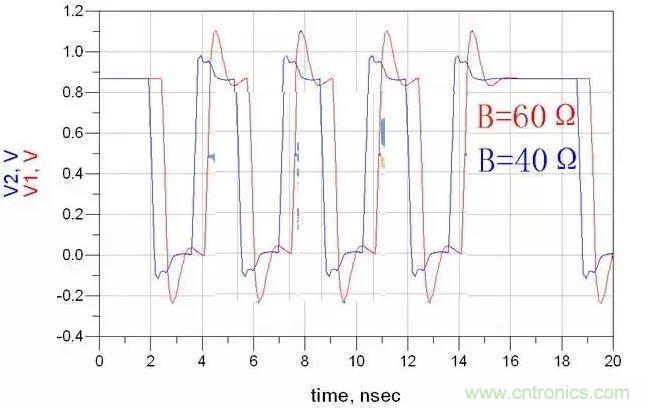

，影(ying)響(xiang)反(fan)射(she)的(de)除(chu)了(le)阻(zu)抗(kang)還(hai)有(you)走(zou)線(xian)長(chang)度(du)，走(zou)線(xian)較(jiao)短(duan)的(de)話(hua)，反(fan)射(she)將(jiang)會(hui)淹(yan)沒(mei)在(zai)上(shang)升(sheng)時(shi)間(jian)之(zhi)中(zhong)。我(wo)們(men)來(lai)看(kan)一(yi)下(xia)線(xian)長(chang)符(fu)合(he)要(yao)求(qiu)時(shi)阻(zu)抗(kang)變(bian)化(hua)的(de)情(qing)況(kuang)：

看來隻要分支長度保證了，其實阻抗影響並不大。關於各種拓撲
，可以變的魔術還是非常多的
，layout guide可不是隻有“x/x/x/x信號阻抗控製50Ω”的哦。
