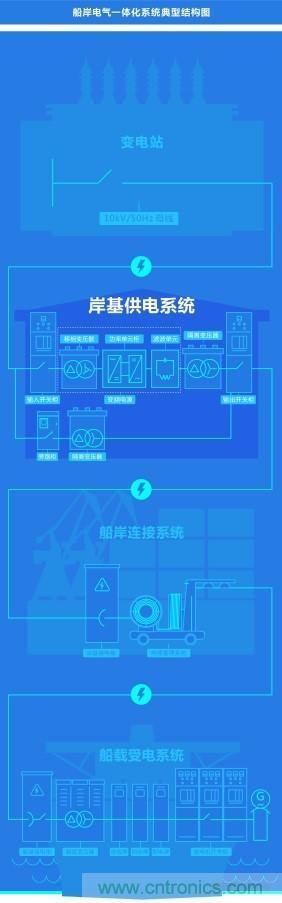

典型岸基供電係統主要由進線開關櫃、岸基變頻電源、變壓器、出線開關櫃組成。



岸基供電係統放置於碼頭變電站，或以集裝箱的型式置於碼頭前沿，集裝箱有固定和可移動兩種型式。建設方案應根據港口供電係統
、船舶噸級、供電距離
、工程投資、聯船便利性、碼頭生產和船舶作業等因素綜合考慮。

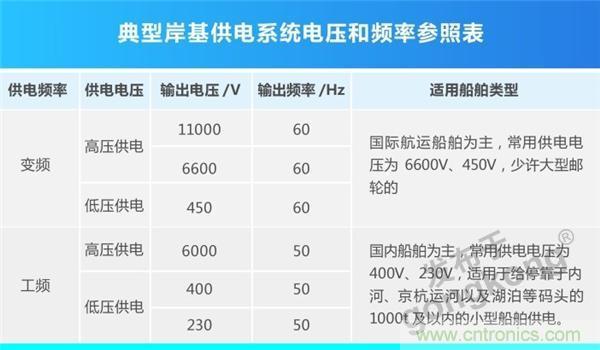

岸基供電係統依據頻率和電壓分類如下表所示：





依據供電電壓
、係統容量，將船岸電氣一體化岸基供電係統分為高壓岸基供電係統
、低壓岸基供電係統

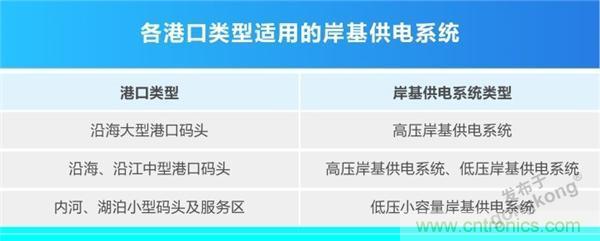

、低壓小容量岸基供電係統三種類型。適用情況如下表所示：





我國電力網為 50Hz 工頻電製
，而國際航運船舶電力係統多為60Hz 的交流電，“變頻技術”是船岸電氣一體化岸基供電係統中的核心技術。



為保障靠港船舶安全可靠
、經濟實用的使用岸基電源，岸基供電係統方案設計的合理性尤為重要，讓我們進一步了解岸基供電係統核心技術和岸基供電方案。



變頻技術

根據船舶電製
、電壓等級不同，岸基電源變頻技術分為低壓變頻技術和高壓變頻技術。

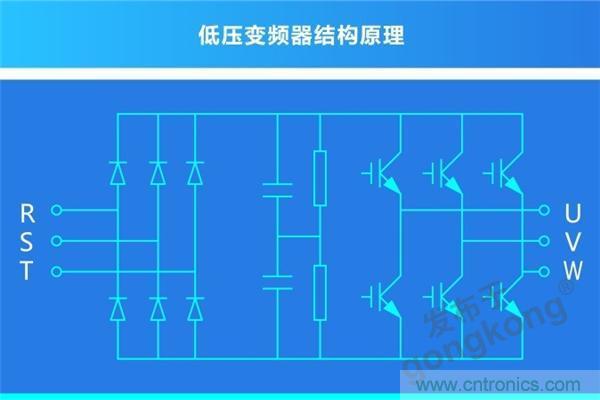

低壓變頻技術

低壓變頻技術采用IGBT電壓源型低壓變頻電路，其由整流
、中間直流環節、逆變三部分組成。整流部分采用三相橋式整流
，中間直流環節為濾波
，直流儲能和無功功率緩衝，逆變部分采用三相IGBT橋式逆變，以改變調製比來實現輸出電壓幅值
、頻率的穩定，輸出PWM電壓波形
，經變頻後端的濾波電路，轉化為平滑的正弦波
，使岸基變頻電源輸出的電能滿足船舶電網的使用需求，結構原理如下圖所示：

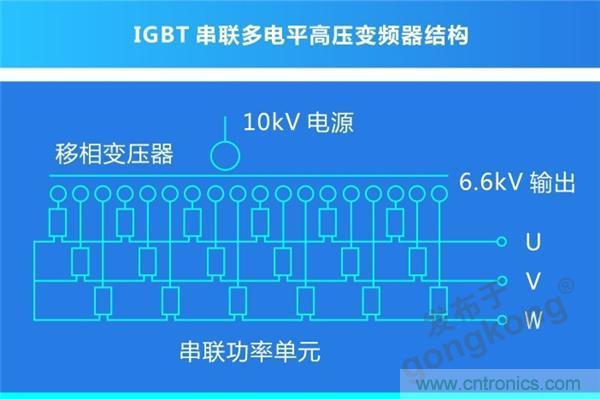

高壓變頻技術

高壓變頻技術采用 IGBT 串聯多電平高壓變頻器


，其由進線開關、移相變壓器、低壓功率單元組成，每相采用多組低壓變頻功率單元進行串聯。



以 6.6kV 輸出電壓等級，18 個功率單元為例
，每相使用 6 個低壓功率單元串聯，形成 36 脈波整流和 13 電平相電壓輸出。每相 6 個功率單元串聯後相電壓最大可達 4140V，線電壓可達到 7170V，因此對於 6.6kV 的輸出有很大的調節裕度。結構原理如下圖所示：





正泰典型岸基供電係統方案

根據供電電壓等級不同，典型岸基供電係統分為低壓岸基供電係統和高壓岸基供電係統兩種。

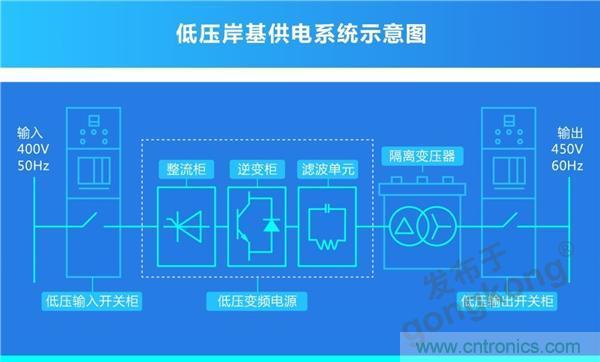

低壓岸基供電係統

低壓岸基供電係統采用低壓變頻技術，主要由輸入開關櫃、變頻電源
、隔離變壓器
、輸出開關櫃等組成。





低壓岸基供電係統主要特點：

諧波電流影響小：采用可控整流方式，降低諧波電流對電網的影響

V/F分離控製：V/F分離控製技術，實現電壓、頻率單獨可調

負荷帶電切換：配置同期裝置
，實現靠港船舶的負荷帶電切換

實時電壓閉環控製：實時電壓閉環控製，使船舶獲得恒定的電壓輸出

係統保護功能全：全麵的係統保護功能
，提供短路、過壓、過載、欠壓、缺相、過熱等保護功能

操作便捷： 一鍵啟動
，自動並網

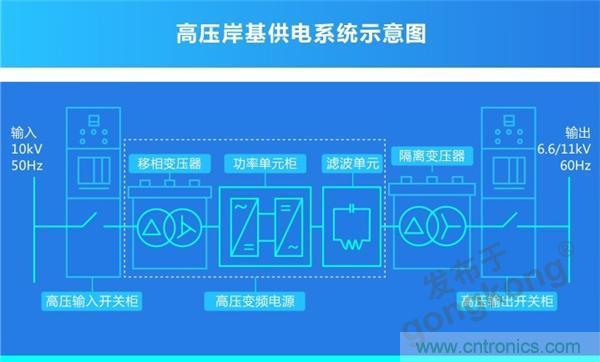

高壓岸基供電係統



高壓岸基供電係統采用IGBT串聯多電平高壓變頻器，主要由高壓輸入開關櫃、移相變壓器、功率單元櫃、正弦濾波單元、隔離變壓器、輸出開關櫃等組成。





高壓岸基供電係統主要特點：

諧波汙染小：采用移相變壓器，降低岸基電源設備對電網的諧波汙染

V/F分離控製：V/F分離控製技術，實現電壓、頻率單獨可調

負荷帶電切換 ：配置同期裝置
，實現靠港船舶的負荷帶電切換

實時電壓閉環控製：實時電壓閉環控製，使船舶獲得恒定的電壓輸出

高絕緣性能：變壓器H級絕緣，可靠性高

多機並聯：支持多機並聯應用，方便擴容建設

係統保護功能全：全麵的係統保護功能,提供過電流
、過電壓、欠壓、CPU故障、冷卻風機異常等保護功能

操作便捷 ： 一鍵啟動
，自動並網

依托核心技術確保岸基供電係統可靠運行



寧波港船岸電氣一體化高壓供電項目

設備選用：高壓配電櫃
、高壓變頻電源
、SVG 靜態無功裝置、船岸電氣一體化監測係統等。

項目成效：有(you)效(xiao)治(zhi)理(li)了(le)電(dian)源(yuan)諧(xie)波(bo)汙(wu)染(ran)
，避(bi)免(mian)了(le)逆(ni)功(gong)率(lv)對(dui)岸(an)基(ji)變(bian)頻(pin)電(dian)源(yuan)和(he)船(chuan)側(ce)發(fa)電(dian)機(ji)組(zu)的(de)正(zheng)常(chang)運(yun)行(xing)造(zao)成(cheng)影(ying)響(xiang)，保(bao)障(zhang)了(le)船(chuan)岸(an)電(dian)氣(qi)一(yi)體(ti)化(hua)係(xi)統(tong)在(zai)使(shi)用(yong)過(guo)程(cheng)中(zhong)的(de)穩(wen)定(ding)性(xing)和(he)可(ke)靠(kao)性(xing)。



太倉正合興港船岸電氣一體化項目

設備選用：整套岸基供電係統、岸基接電箱、本地及遠程監測係統等。



項目成效：具備船岸供電係統同步並網、監控
、保護、通信等功能
，進行當地和遠程監控管理
，岸基電源在與船舶電源並網、解列過程中實現無縫切換。





正泰基於產業鏈優勢以及在岸基供電係統項目中的設計和運行經驗，可根據客戶需求量身定製岸基供電係統解決方案。



正泰為船岸電氣一體化係統提供高壓設備、變壓器、變頻電源、控製設備和輸出開關設備

、電纜等軟硬件集成服務，使岸基供電係統及設備實現正泰品牌係列化供應，從而具有係統集成度高、上下級匹配性優、維護成本低等特點，使岸基供電係統在兼具功能性及技術先進性的同時
，也滿足經濟性的要求，為靠港船舶提供安全可靠、經濟實用的岸基電源。
