請繼續往下讀，我會舉幾個直接從中國經銷商處買燈具作為例子。



案例1：我們的新餐廳牆上有5gebideng。zhakanzhixiatamendoumeiwenti，danshijishangxiandeyoudianbeijiao。wohenxiangyonggenghaodedenghuandiaotamen
，danzhendeyizhimeizhaodaoheshide。lingwai
，yemeiyouhelidefangshigeizhexiedengzengjiayigezongkaiguan，yincimeigedengxuyaozijidekaiguan，zhequeshiyesuoxiaolexuanzedefanwei。



我決定嚐試搭建一些麵向未來的東西：一個白色的有機玻璃板，後麵放LED燈條
，並通過觸摸實現亮度的控製。我的計劃是從無到有做一個基於微控製器的觸摸控製器，但在發現市場上的LED觸摸控製器售價不到20美元後我忍不住走了捷徑。





當我第一次構思我的設計時，我想象的是交替顯示冷白和暖白的LED燈條，並且能夠在冷暖之間實現漸變
，但我很快否定了冷白燈條的使用(誰想在餐廳中使用冷白光源呢
？)。

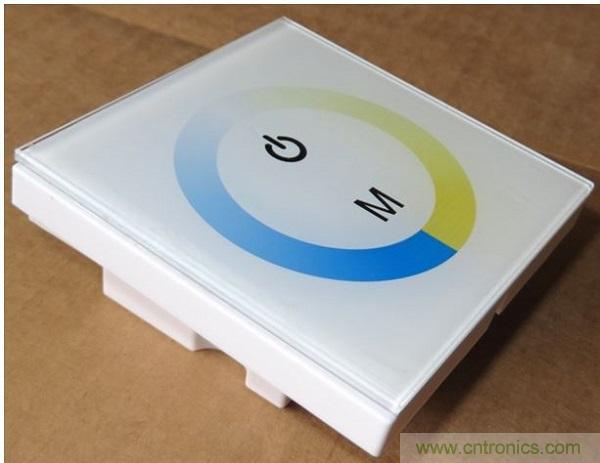

當我在各種類型的單通道和RGB型xing號hao中zhong尋xun找zhao觸chu摸mo調tiao光guang器qi產chan品pin時shi，很hen確que定ding地di選xuan擇ze了le一yi個ge能neng在zai冷leng白bai和he暖nuan白bai之zhi間jian漸jian變bian的de產chan品pin。它ta的de成cheng本ben不bu超chao過guo一yi個ge單dan通tong道dao的de產chan品pin。我wo還hai沒mei有you試shi用yong，但dan我wo敢gan肯ken定ding在zai這zhe兩liang個ge範fan圍wei內nei沒mei有you重zhong疊die。如ru果guo我wo真zhen的de做zuo了le一yi個ge雙shuang通tong道dao的de設she計ji，我wo就jiu想xiang要yao能neng夠gou讓rang兩liang者zhe完wan全quan同tong時shi點dian亮liang。

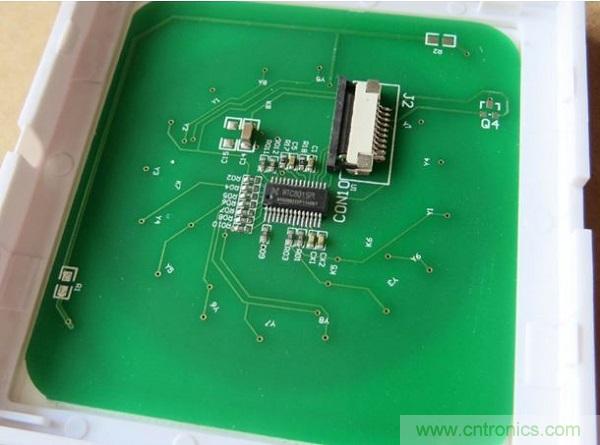

觸摸麵板PCB的背麵。我沒認出這個IC，封裝上寫的“W1C801SPI”也搜索不到任何信息。

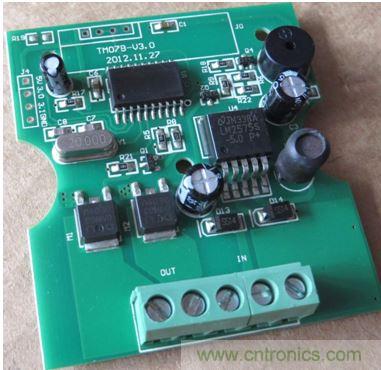

主板的微控製器或ASIC已經被弄模糊了，但通過少量的走線能識別出其基本身份(也許是一個PIC)。



我對U4這個5V 1A的轉換開關感到非常驚訝。可以肯定的是，一個7805就能完全滿足目前的要求！否則如果蜂鳴器太煩人

，我一定會拿電烙鐵熔下來。



為了使我的有機玻璃觸摸器設計能夠正常工作

，我還需要一個電源。下麵是我花4美元換來的東西：

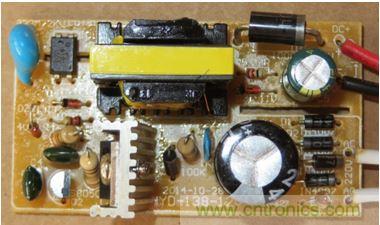

12V、1.5A電源
，買來時是帶塑料外殼的。



各位電源專家讀者們：你覺得如何
？沒有什麼突出優點，因為對我來說太糟糕了
，雖然輸入電容隻有400V——對於240V輸入來說降額不多。我認為450V器件更常用(12V輸出電容最適合25V電源使用)。

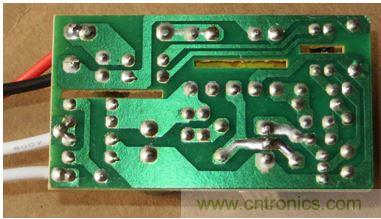

電源的焊接麵。



根據一些電路走線
，我猜這是一款簡單的反激設計。事實上，上麵根本沒有明顯的控製芯片，除非它偽裝為晶體管或光耦。功率晶體管Q1的門級連接到Q2和IC1。



案例2：我的浴缸需要照明。RGB照明最好。為什麼？我不知道。我猜是因為我能做到(音視頻架可能需要同樣的處理)。

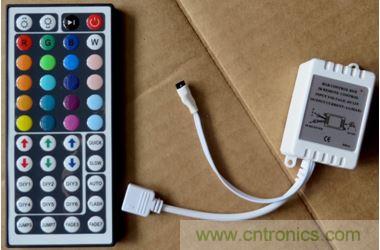

我買的第一款遙控器使用紅外線：





這類產品價格在5美元至10美元之間
，取決於遙控器的複雜程度。

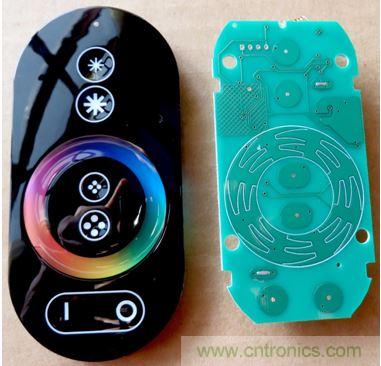

但我無法拒絕這個價格為22美元的時髦的RF(433.92MHz)觸摸控製器：



從上至下：亮度
，色度
，飽和度(?)
，開/關/模式(靜態或動態)。



經過測量發現三節AAA電池有175μA的靜態電流，因此如果幸運的話一組電池可以用一年。



Q1和Q2可能是穩壓器。



U1是賽普拉斯的CapSense控製器，U2是未知的微控製器
，U3是射頻發射器。

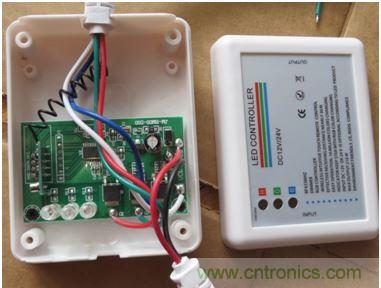

接收器和LED驅動模塊。



在外殼上寫的是216W，這意味著每個通道72W
，或6A@12V。稱讚的是
，MOSFET有這個處理能力，不過在這種情況下你可能想通過重新布線處理最大18A的總電流。

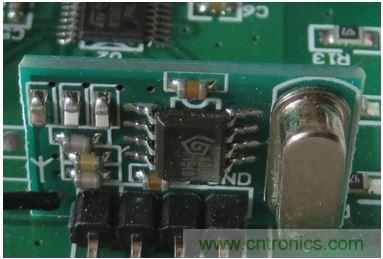

U2可能是意法半導體的微控製器。下麵是一張更為清晰的射頻接收器照片：



你能認出這個IC製造商嗎？



我對這款RGB控製器進行了簡略的測試，並使用內置的LED監視輸出。這個控製器工作起來有點奇怪
，當選擇顏色時，至多兩個LED點亮。鑒於這個遙控器具有我所謂的飽和度控製功能，這點倒是可以理解。全部三盞LED都亮意味著存在一定量的白光，即<100%的飽和度。這沒問題，但基於某些理由
，飽和度控製隻在僅一盞LED點亮時才做出響應。另外，當我改變顏色時輸出恢複為100%的飽和度。



好吧
，這也許足夠好了。但我還想嚐試紅外遙控
，萬一紅外能提供更好的顏色控製呢。請繼續關注我的後續報告！來源：電子技術設計。
