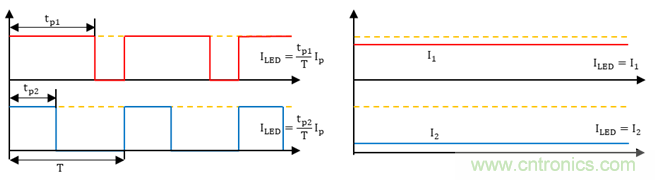

圖1：數字PWM調光方式和模擬調光方式



TPS92513HV是集成MOS的LED 調光芯片，輸入電壓支持4.5V – 60V，輸出電流最高支持1.5A。同時TPS92513HV支持模擬調光和數字PWM調光模式，適用於大多數調光應用。

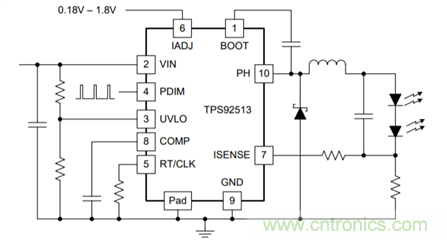

圖2：TPS92513HV典型應用電路



對於模擬調光
，由於調光IC內部集成電路的工藝，存在失調電壓，即便模擬給定是0，芯片仍然會存在微弱的輸出。在實際的應用中，會存在即便是給定為0，LED還會存在微弱的光，即不能實現完全關斷。



針(zhen)對(dui)於(yu)這(zhe)個(ge)應(ying)用(yong)問(wen)題(ti)
，通(tong)過(guo)添(tian)加(jia)一(yi)個(ge)邏(luo)輯(ji)判(pan)斷(duan)電(dian)路(lu)，在(zai)模(mo)擬(ni)輸(shu)入(ru)較(jiao)低(di)的(de)條(tiao)件(jian)下(xia)，拉(la)低(di)芯(xin)片(pian)數(shu)字(zi)調(tiao)光(guang)輸(shu)入(ru)端(duan)口(kou)

，從(cong)而(er)實(shi)現(xian)完(wan)全(quan)關(guan)斷(duan)。具(ju)體(ti)實(shi)現(xian)電(dian)路(lu)如(ru)圖(tu)3所示，當模擬給定低於設定閾值時，運放輸出為低
，成功封鎖了芯片輸出。

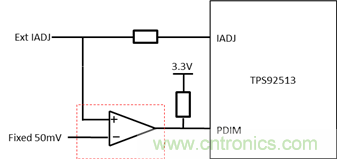

圖3：使用運放電路改進模擬調光性能



實現關斷電路，需要額外供電電路。 從成本和實現性上
，推薦選用ATL431的供電電路
，可以穩定實現一個35uA – 100mA的輸出，具體實現電路如圖4所示。



圖4：由ATL431 實現低成本IC 供電方案
