中心議題：

• 固態電解電容器的主要特點
• 固態電解電容器的內部結構及外形
• 固態電解電容器的基本參數與特性
• 固態電解電容器的應用及指南

鋁電解電容器及鉭電解電容器是大家較熱悉的，但對新開發的鋁聚合物固態電解電容器可能就較生疏了。本文介紹CDE公司生產的ESRD及ESRE兩個係列貼片式鋁聚合物電解電容器的內部結構、基本參數與特性曲線及應用。

主要特點

ESRD及ESRE兩個係列的電解電容具有極好的高頻特性
，允許大的紋波電流，電容量允差±20％(精度為M級)
，等效串聯電阻ESR小，ESRD電容在100kHz時為10～45mΩ，ESRE電容在100kHz時低於10mΩ，400kHz、20℃時的阻抗為13mΩ到81mΩ

，在使用溫度範圍內阻抗幾乎不變，工作壽命長，小尺寸貼片式封裝，ESRD的尺寸為7.3mm(長)×4.3mm(寬)×1.8mm(高)，而ESER係列的尺寸僅高度尺寸不同，高度為4.2mm
，工作溫度為-55℃～+105℃。

內部結構及外形

這兩個係列電容器的內部結構如圖1所(suo)示(shi)，用(yong)鋁(lv)極(ji)做(zuo)陽(yang)極(ji)，在(zai)下(xia)表(biao)麵(mian)用(yong)電(dian)解(jie)工(gong)藝(yi)製(zhi)成(cheng)一(yi)層(ceng)氧(yang)化(hua)鋁(lv)絕(jue)緣(yuan)層(ceng)。采(cai)用(yong)高(gao)分(fen)子(zi)聚(ju)合(he)物(wu)薄(bo)膜(mo)作(zuo)為(wei)固(gu)態(tai)電(dian)解(jie)質(zhi)，由(you)碳(tan)襯(chen)底(di)及(ji)鍍(du)銀(yin)層(ceng)作(zuo)為(wei)陰(yin)極(ji)，外(wai)部(bu)用(yong)塑(su)料(liao)封(feng)裝(zhuang)。這(zhe)種(zhong)多(duo)層(ceng)結(jie)構(gou)與(yu)鋁(lv)電(dian)解(jie)電(dian)容(rong)器(qi)及(ji)固(gu)態(tai)鉭(tan)電(dian)解(jie)電(dian)容(rong)器(qi)是(shi)不(bu)同(tong)的(de)
，在(zai)0.1MHz～10MHz頻段有很好的特性。

該電容器的外形如圖2所示
，其外形及底麵尺寸與某些鉭電解電容器相同。頂麵有橫道的一端為陽極，頂麵上有電容容量代碼及耐壓代碼。容量代碼的第一位
、第二位表示電容量的基數，第三位表示幾個零

，例如220表示22μF，101表示100μF。有的在第二位用R
，則R表示小數點
，如4R7表示4.7μF。耐壓代碼為，D=2V，G=4V，J=6.3V，K=8V、B=12.5V、C=16V。

基本參數與特性

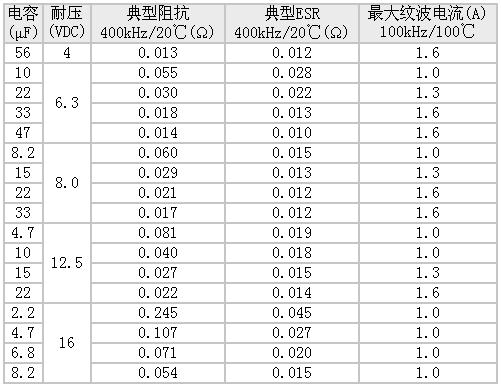

ESRD係列的基本參數如表1所示

，ESER係列如表2所示。

這兩個係列電容器的典型特性曲線如圖3

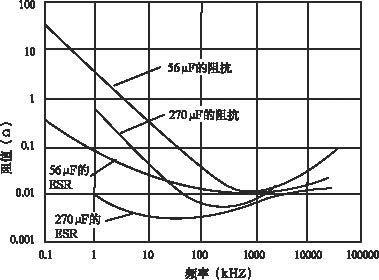

、圖4及圖5所示。圖3是56μF(ESRD係列)及270μF(ESRE係列)在不同頻率時的阻抗值及ESR值。在100kHz～1MHz時，其阻抗及ESR值都很小，並且可以看出即使是56μF的電容量
，在1MHz時，其ESR值與270μF的值相差並不多。

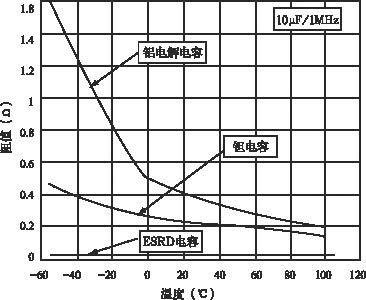

圖4是三種不同的10μF電容器在溫度變化時的阻抗變化情況，可以從圖4中看出鋁電解電容器在負溫時阻抗變化較大
，鉭電容性能較好，而ESRD電容在-55℃～+105℃的溫度範圍內阻抗幾乎不變，而且三種電容中ESRD型電容器的阻抗最小。

圖5是在不同頻率下100μF的鉭電容、10μF及47μF的ESRD電容的ESR值的變化情況。由圖可以看出，在1MHz時
，10μF的ESRD電容的ESR值約為0.012Ω
，而100μF的鉭電容在1MHz時約為0.016Ω
，二者的容量差10倍，這說明ESRD電容具有良好的高頻性能。
[page] 在DC/DC變換器電路或電荷泵電路中
，低ESR值意味著更高的轉換效率，在輸出濾波電路中有更小的紋波電壓。另外
，小尺寸的電容器能減小電源體積，便於應用到便攜式產品中。

應用及指南

這兩個係列的電容器主要應用於主板旁路電容、DC/DC變換器、電源去耦、高頻噪聲抑製電路及便攜式電子設備等。

在使用中可以在額定電壓下連續工作，但不能超過額定電壓使用，因此在選擇時要留有餘地。電容器在作平滑濾波時
，由於它有ESR，因此在充電、放電過程中會產生熱量而使溫度上升，因此紋波電流也應小於表1及表2值。另外抑製紋波電流大小與頻率有關，不同的頻率其ESR值不同，不同頻率時要乘一個倍數，如表3所示。另外，可以看出低頻使用時的效果稍差。

這兩個係列電容器有極性，有橫道端為正極，不可接反。最大承受反壓僅為10％額定電壓，反向電壓脈衝可達20％額定電壓，超過該值會損壞電容器。可采用回流焊
，其焊接特性如圖6所示。也可用手工焊，但烙鐵溫度不能超過350℃，時間不超過10秒。
