萬能紅外遙控開關DIY，讓你實現隨時開關

發布時間：2014-04-14 責任編輯：sherryyu

【導讀】萬能紅外遙控開關是一種新型的遙控開關，可接受任何紅外線家電遙控器上發射的任意紅外信號。讓你的電視、電扇等實現隨時開隨時關。雖然市麵上有賣，但是買的沒有自己的DIY的來的有榮譽感。一個發燒友自己DIY了一個萬能紅外遙控開關，且分享了原理與製作過程，同時還有測試視頻供大家學習。還等什麼？

萬能紅外遙控開關是一種新型的遙控開關，可接受任何紅外線家電遙控器上發射的任意紅外信號。適用於對燈具照明，電動機，風扇、音響，機械化自動控製等。下麵來看看這位技術牛人是如何DIY的？

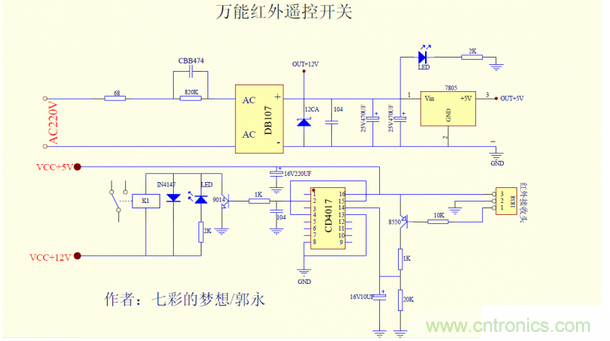

萬能紅外光線遙控器原理圖：

萬能紅外光線遙控器原理圖

[page]

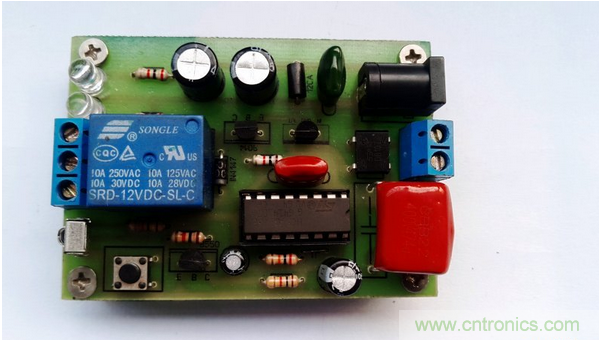

PCB版正麵圖：

PCB版正麵圖

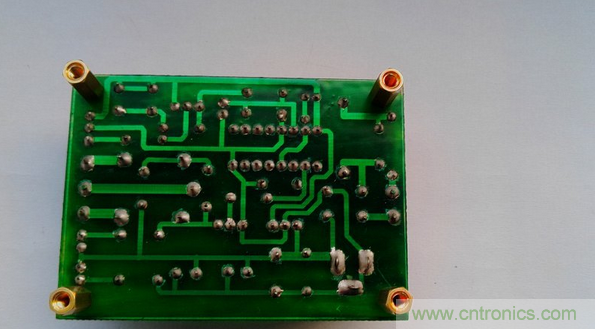

PCB版反麵圖：

PCB版反麵圖

[page]

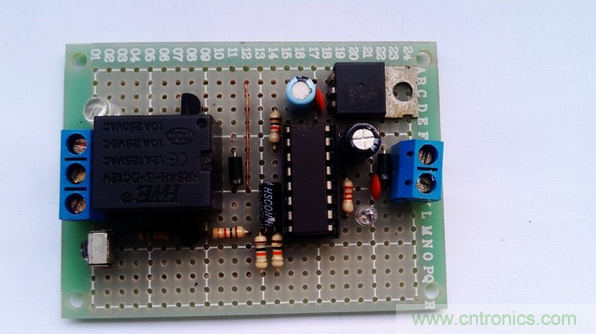

萬能板版正麵圖：

萬能板版正麵圖

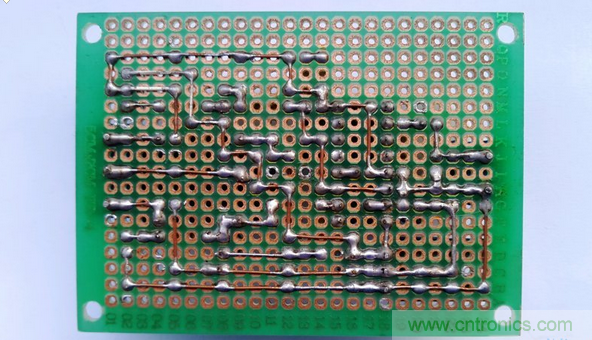

萬能板版反麵圖：

萬能板版反麵圖

[page]

視頻演示：

模塊使用220V電源供電演示：

模塊使用12V電源供電演示：
